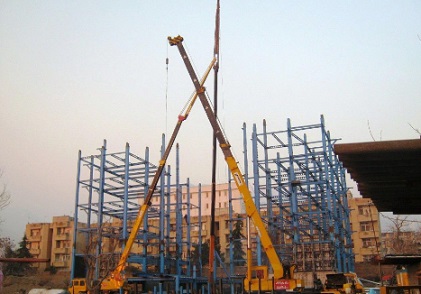

اسکلت فلزی

ساده ترین روش اجرای ساختمان با اسکلت فلزی

  • ساخت و نصب ستون ها در محل
  • ساخت و نصب پل ها و تیرها
  • اجرای بادبندها
  • اجرای راه پله
  • اجرای ستون ها در اسکلت فلزی

در اولین مرحله اجرای ساختمان های فلزی ستون ها ساخته و نصب می گردند. ستون عضو انتقال دهنده نیروهای عمودی و نیروی افقی باد به پیساختمان می باشد. ستون های فلزی به واسطه موقعیت مکانی بر روی پلان آکس بندی و نوع تکیه گاه های آن ها بار وارده به خود را به فونداسیون منتقل می کنند.ستون ها در ساختمان های اسکلت فلزی به سه گروه تقسیم می شوند:

  • ستون های وسط که اگر آن ها را مرکز یک مربع در نظر بگیریم، بار کلمربع به آن ها وارد می شود.
  • ستون های کناری که نصف بار مربع به آن ها وارد می شود.
  • ستون های گوشه که ربع بار مربع به آن ها وارد می شود.

با توجه به این تقسیم بندی، ستون طراحی می شود.ستون ها معمولاً از دو یا چند تیرآهن با یا بدون ورق تقویتی طراحی و اجرا می گردند. برای سهولت در اجرا معمولاً طراحان سازه، تعداد و نمره تیرآهن ستون هایی که با تیر طراحی شده اند را از یک نمره تیرآهن در نظر می گیرند و جهت بالا بردن مقاومت تا رسیدن سطح مقطع مورد نظر از ورق های تقویتی در دو طرف بال ها و گاهی دو طرف جان با ارتفاع ها و ضخامت های متفاوت استفاده می کنند. استفاده از یک نمره تیرآهن به جهت سهولت در ساخت اولیه تیرها و به حداقل رسیدن پرت تیرآهن بسیار حائز اهمیت است.

سازه های فولادی با در نظر گرفتن سقف های مختلف مانند: تیرچه بلوک، کامپوزیت، عرشه فولادیو... و دیوارهای متفاوت نظیر دیوار با آجر سفال، بلوک دیواری فوم دار، در قالب تری دی پنل و...، دارای ستون هایی با مقاطع مختلفی می باشند. کاربری ساختمان نیز به واسطه تعیین بارهای زنده در طراحی ستون ها تأثیرگذار خواهد بود.

نکات نصب ستون ها در اسکلت فلزی

  • چنان چه از نظر محدودیت مکانی مانعی وجود نداشته باشد، روی فونداسیوناجرا شده شاسی کشی می شود و ستون های ساختمان بر روی شاسی ساخته می شوند.
  • ستون ها از نظر سطح مقطع با یکدیگر متفاوت هستند.
  • بر روی شاسی تنها ستون هایی را می توان ساخت که از تیرآهن و ورق تقویتی ساخته شوند.
  • چنان چه ستون ها از نوع تیرورق باشند، حتماً در کارخانه های ساخت مصنوعات فلزی ساخته می شوند.
  • جوش کاری ستون ها باید به دقت انجام گیرد و توسط مهندس ناظر و مهندس مجری کنترل گردد و نیز بر روی آن ها پاشنه ها و نشیمن گاه ها مطابق نقشه های اجرایی نصب گردند.
  • ستون هایی که کنسول هستند با در نظر گرفتن جهت کنسول ساخته می شوند تا هنگام نصب خللی به وجود نیاید.
  • هنگامی که ستون ها ساخته و آماده نصب شدند، ابتدا بیس پلیت های مربوطه به ستون ها (به روی فونداسیون) آماده می شوند، بدین ترتیب که استادکار جوشکار ابتدا از هر تیپ ستون یک نمونه با ارتفاع 15 سانتی متر می سازد.
  • از این ستونک ها به عنوان الگوی نصب اتصالات با ستون ها در دو ضلع مجاور هم بر روی صفحات بیس پلیت با توجه به خطوط آکس بندی خط کشی شده روی آن ها استفاده می شود.
  • پس از نصب اتصالات در دو ضلع مجاور هر ستون بر روی بیس پلیت و جوش کامل آن ها با کمک یک جراثقالستون ها به ترتیب شماره در مکان خود شاقول و نصب می گردند.
  • هنگام نصب، ستون پس از شاقول شدن در چهار نقطه به بیس پلیت جوش می شود که اصطلاحاً به آن چهارخالمی گویند و پس از چهارخال شدن ستون روی بیس پلیت اتصالات دو ضلع نصب شده، به ستون جوش کاملمی شوند.
  • سپس جراثقال زنجیر ستون ها را رها کرده و ستون نصب شده آزاد می شود. بلافاصله اتصالات دو ضلع باقی مانده بر روی بیس پلیت نصب و جوش کامل می گردند.
  • پس از نصب کامل ستون ها، تیرها با توجه به فاصله ایجاد شده بین ستون های مجاور هم اندازه گیری، ساخته و توسط جراثقال در جای خود نصب می شوند.

نکات اجرایی نصب تیرها و بادبندها در اسکلت فلزی

  • هنگام نصب هر تیر در جای خود بلافاصله آن تیر در پایین بر روی پاشنه خود جوش شود.

لازم به ذکر است که جوش کامل محل تماس تیر با پاشنه ستون ها ضروری می باشد و از خال جوش زدن پرهیز گردد، زیرا امکان سقوط تیرهای بالایی وجود دارد، و چنان چه تیر یا تیرهای یک دهمه تا بالا با خال جوش به پاشنه متصل شده باشند از پاشنه جدا شده و سقوط می کنند.

  • بهترین زمان برای ضد زنگ اعضای ساخته شده اسکلت فلزی پس از ساخت و قبل از نصب می باشد و تنها در قسمت هایی که قرار است جوشکاری صورت بپذیرد، فلز باید بدون ضد زنگ باقی بماند که تکمیل ضدزنگ پس از جوش کامل بر روی کار انجام می گیرد.
  • هنگام نصب ستون ها دقت کافی بعمل آورده شود که بدون پیچیدگی و به صورت شاقول نصب شوند تا در هنگام نصب پل ها و تیرها مشکلی ایجاد نشود.

چنان چه ستونی ناشاقول نصب شود، علاوه بر کوتاه و بلند شدن پل ها و تیرها در یک دهانه تا بالا، در طبقات بالایی پس از دیوارچینی ستون ها به صورت لغاز از دیوار بیرون می زنند.

  • هنگام اجرای بادبندها رعایت تقاطع تار خنثی بادبندها، پل ها و ستون در یک نقطه الزامی می باشد.
  • هنگام اجرای بادبندها یک عضو بادبند شامل دو پروفیل قطع داده شده نباشد و در صورت قطع شدن یکی از اعضای بادبندها در پلیت وسط بادبند، از کاور پلیت روی پروفیل های قطع داده شده استفاده شود یا در هر عضو یک پروفیل سرتاسری و یک پروفیل قطع داده شده استفاده گردد.
  • شمشیری پله ها بر روی زمین خم و ساخته شده و سپس در محل خود نصب گردد. رعایت جوش اضلاع نبشی های جان بالای پل ها از نظر مفصلی و گیردار بودن الزامی است.
  • بازرسی چشمی (تست جوشVT) برای کلیه جوش های صورت گرفته الزامی می باشد.

مشخصه های یک جوش خوب که توسط یک جوشکار توانا اجرا شده باشد:

  • پس از یک پاس جوش گل آن به صورت هلالی از جوش جدا گردد.
  • انتهای جوش چاله یا گودی نداشته باشد و در صورت ایجاد گودی، یک سانتی متر جوش بیشتر ادامه یابد و یا قبل از برداشتن انبر از روی جوش یک سانتی متر جوش به طرف عقب برگردد برای جوش های نفوذی که در قالب دو پاس انجام می گیرد، پس از پاس اول حتماً گل جوش به طور کامل برداشته شود.
  • جوش فاقد هرگونه منفذ باشد.
  • برای جوش قطعات با ضخامت های متفاوت عمل پیش گرمایش در قطعه ضخیم تر صورت بپذیرد.
