شیر برقی هیدرولیک

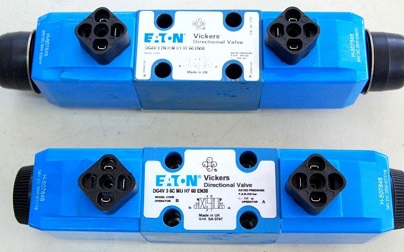

شیر برقی هیدرولیک یک قطعه صنعتی بوده و در حالت کلی به شیری اطلاق می گردد که به کمک نیروی الکتریسیته فعالیت می کند. وظیفه این قطعه این است که میزان جریان سیال و یا مایع را در یک سیستم هیدرولیک کنترل کرده و در مواقع لزوم قطع و وصل و یا تنظیم نماید. شیر برقی کنترل جهت هیدرولیک از نظر شکل دارای دو نوع می باشد که به ترتیب شیر یک کله و شیر دو کله نامیده می شوند.

از انواع شیر کنترل جهت هیدرولیکی، شیر برقی هیدرولیک کنترل جهت می باشد که در مقاله شیر هیدرولیک کنترل جهت طرز کار، عملکرد و وظیفه این نوع شیر ها، نحوه نامگذاری شیرهای هیدرولیک، علائم شیرهای هیدرولیکی و انواع شیر هیدرولیک برقی کنترل جهت شرح داده شده است.

شیر های هیدرولیک کنترل جهت از لحاظ نوع تحریک به 2 دسته شیر هیدرولیک اهرمی (شیر تحریک دستی) و شیر هیدرولیک تحریک برقی تقسیم بندی می شوند، که شیرهای هیدرولیک دستی بیشتر در هیدرولیک راهسازی در دستگاه هایی نظیر جرثقیل ها به کار گرفته می شوند.

این شیرهای هیدرولیک معمولا از یک اسپول یا سیت در داخل یک بدنه ساخته می شود و می تواند دارای کنترل مکانیکی یا برقی باشد. در سیستم های هیدرولیک شیرهای کنترل جهت وظیفه تغییر مسیر یا باز و بسته نمودن مسیر جریان را بر عهده دارند. این شیرها برای کنترل جهت حرکت مصرف کننده ها و همچنین توقف آن ها مورد استفاده قرار می گیرند.

مکانیزم شیرهای تغییر جهت

نوع مکانیزم تغییر وضعیت شیرهای کنترل جهت با توجه به تعداد ُ مدت زمان و تناوب عملکرد آن انتخاب می شود و اثر مهمی بر عملکرد کلی سیستم می گذارند.اغلب شیرهای کنترل جهت دارای عملکرد دیجیتال بوده و از حالت کاملا باز به حالت کاملا بسته تبدیل می شوند.

عملکرد شیر برقی

این ابزار کاربردی در سیستم هیدرولیک به چه صورت عمل می کنند ؟نقش برای بسته شدن شیر است که به وسیله فنری کوچک در قسمت پایین جا می گیرد. نقش سوکت نیز در عملکر آن است. چرا که فرمان الکتریکی در شیر هیدرولیک برقی به وسیله سوکت به بخش بویین منتقل می شود. در داخل محفظه یا پوشش دستگاه قطعه اسپول جای می گیرد.

در این دو سمت اسپول همواره دو واشر و دو مهره ثابت شده است. در اثر تحریک الکتریکی به وسیله سوکت در شیر برقی حالت اسپول تغییر پیدا می کند و بسته به خواسته مورد نیاز جریان سیال را به حرکت وا داشته یا آن را نگه می دارد. باید بدانید سه عملکرد برای آن ها در نظر گرفته شده است. که به شرح زیر است:

  • عملکرد نیمه مستقیم
  • عملکرد غیر مستقیم
  • عملکرد مستقیم

شیر برقی هیدرولیک از نوع یک کله در یک سمت دارای بویین می باشد و شیر برقی هیدرولیک از نوع دو کله در دو سمت خود دارای بویین می باشد. در ادامه با ما همراه باشید تا با معرفی کامل شیر برقی هیدرولیک و انواع و کاربرد های آن در مصارف و صنایع مختلف بپردازیم:

کاربرد شیر برقی هیدرولیک

شیر برقی هیدرولیک که نام دیگر آن شیر کنترل می باشد برای مصارف مختلفی کاربری دارد که از جمله مهم ترین آنها برای قطع و وصل کردن و در حالت کلی تنظیم جریان مایع سیال هیدرولیک تحت فشار می باشد.مدل های مختلف شیر برقی هیدرولیک در مصارف و صنایع مختلفی مورد استفاده قرار می گیرند که در زیر به لیست مهم ترین آنها اشاره می کنیم:

  • استفاده از انواع شیر هیدرولیک برقی در اتوماسیون صنایع فولاد و آلیاژ سازی
  • استفاده از انواع شیر هیدرولیک برقی در صنایع مختلف سنگین
  • استفاده از انواع شیرهیدرولیک برقی در صنایع خودرو سازی
  • استفاده از انواع شیر هیدرولیک برقی در صنایع هیدرولیک و خطوط ساخت ماشین آلات هیدرولیکی و تجهیزات صنعتی

انواع پر کاربرد شیر هیدرولیک برقی

شیر برقی هیدرولیک در انواع مختلفی عرضه و تولید می گردد که در زیر به لیست مهم ترین آنها اشاره می کنیم:

  • شیر هیدرولیکی برقی از نوع توزیع کننده پیلوت دار
  • شیر هیدرولیک برقی از نوع کنترل فشار ورودی و خروجی
  • شیر هیدرولیک برقی از نوع پروپشنال هیدرولیک
  • شیر برقی کنترل جهت هیدرولیک
  • شیر هیدرولیک برقی از نوع فشار شکن هیدرولیک
  • شیر هیدرولیک وسط بسته

اساس کار شیر برقی هیدرولیک

شکل شیر هیدرولیک برقی در دو تیپ یک کله و دو کله عرضه و تولید می گردد که در نوع یک کله در یک طرف شیر بویین وجود داشته و در نوع دو کله در دو طرف شیر بویین وجود دارد.

طرز کار شیر برقی هیدرولیک چگونه است ؟

این وسیله دارای کویل الکتریکی با هسته فرومغناطیس با قابلیت جابه جایی می باشد. در مجموع و به صورت کل رفتاری مانند سلنوئید یا سیم پیچ دارد.در طرز کار شیر برقی هیدرولیک پیستون همان هسته این دستگاه می باشد. در شکل ثابت یا بدون تحریک، هسته یا پیستون یک شکاف را پوشش می دهد که با ایجاد جریان الکتریکی به سلنوئید، میدان مغناطیسی شکل می گیرد و پیستون یا هسته سلنوئید نیرو داده و آن را تکان می دهد که هسته به حرکت در می آید و به راحتی باز و بسته می گردد.

سلونوئید چیست ؟

بخشی مهم در شیر برقی است که از مهم ترین اجزای آن است و وظیفه مهم باز و بسته کردن دریچه کنترل سیال که قرار است سیستم عبور کند را بر عهدا دارد. سلونوئید نیز ساختاری ساده دارد که از چند قسمت به نام قاب و سیم پیچ و سنبه ایجاد شده است.جنس قاب تشکیل دهنده سلونوئید از ورق فولاد است. بنابراین وقتی جریان برق به سیم پیچ متصل می گردد در قاب ها خاصیت آهنربایی هم ایجاد می گردد حال نیز ایجاد خاصیت آهنربایی که در قاب های ایجاد شده سبب می گردد که سنبه سلونوئید به قاب ما جذب بشود و به حرکت آید. همینطور که اشاره شد بخش متحرک سیستم این قطعه است. این نمونه شیر اشکال مختلف و متفاوتی دارد. معروف ترین برند های آن در فروش آن سرو، شیر هیدرولیک ان سی، شیر هیدرولیکی نو، است.

اساس کار شیر برقی هیدرولیک

شکل شیر هیدرولیک برقی در دو تیپ یک کله و دو کله عرضه و تولید می گردد که در نوع یک کله در یک طرف شیر بویین وجود داشته و در نوع دو کله در دو طرف شیر بویین وجود دارد.در شیر برقی هیدرولیک یک سوکت وجود دارد که این سوکت می تواند در داخل و یا خارج آن مورد استفاده قرار گیرد و یا به صورت سیمی به شکل Y به کار آید. در حالت کلی باید بگویم نحوه کار شیر برقی هیدرولیک به این صورت است که از طریق سوکت موجود بر روی شیر، فرمان الکتریکی مورد نظر به بویین موجود وارد می گردد.

درون محفظه شیر برقی هیدرولیک یک اسپول وجود دارد که در دو طرف این اسپول دو عدد واشر و دو عدد فنر جایی دارند. با استفاده از تحریک الکتریکی که از طریق سوکت به بویین انتقال داده می شود وضعیت فیزیکی اسپول دچار تغییر شده و با توجه به موقعیتی که ایجاد می کند باعث قطع و وصل شدن جریان روغن موجود در شیر برقی هیدرولیک می گردد.

معرفی سلونوئید شیر برقی هیدرولیک

در شیر برقی هیدرولیک یک قسمت وجود دارد که مکانیزم فعالیت آن به صورت باز و بستن شیر می باشد و به آن سلونوئید می گویند. ساختمان و طراحی سلونوئید به گونه ای است که از سه قسمت عمده و اساسی تشکیل شده که شامل قاب، سیم پیچ و سنبه سلونوئید می باشد. قاب هایی که برای سلونوئید در نظر گرفته شده اند از ورق های فولادی می باشد و زمانی که جریان برق به سیم پیچ متصل می گردد قاب ها خاصیت آهنربایی پیدا می کند با توجه به خاصیت آهنربایی که در قاب های ایجاد می شود، سنبه سلونوئید جذب این قاب ها شده و به حرکت در می آید.

با توجه به همین موضوع، سلونوئید به عنوان قسمت دارای تحرک در درون شیر به حساب می آید. شیر برقی هیدرولیک در نمونه های مختلفی می باشد که از جمله مهم ترین آنها شیر برقی هیدرولیک سروو، شیر برقی هیدرولیک NO، شیر برقی هیدرولیک NC و غیره می باشند.

از نظر تقسیم بندی راههای خروجی انواع مختلف شیر برقی هیدرولیک در تیپ های دو راه، سه راه و چهار راهه در دسترس می باشند که در مدل سه راه یک رله برای یک راه ورودی جدید و یک رله کانتکت دیگر برای دو راه خروجی مشترک وجود دارد. که با باز شدن یکی از این مسیرها دیگری به صورت اتوماتیک بسته و در صورت بسته شدن یکی از آنها دیگری به صورت اتوماتیک باز می گردد. در مورد مکانیزم فعالیت شیر برقی هیدرولیک چهار راه باید بگویم که این شیر به گونه ای فعالیت می کند که انگار دو شیر برقی به یکدیگر متصل شده اند، یعنی در این گونه شیر برقی دو مسیر ورودی و دو مسیر خروجی وجود دارد.

انواع شیر برقی

انواع شیر برقی در هیدرولیک و پنوماتیک دارای ساختار و مکانیزمی مشابه هستند که در ادامه توضیحاتی کوتاه راجع به شیر های برقی پنوماتیک بیان خواهد شد.

شیر برقی پنوماتیک

شیر برقی پنوماتیک یک قطعه صنعتی است که با استفاده از اعمال نیروی الکتریسیته فعالیت می کند و وظیفه آن این است که میزان جریان هوا را در یک سیستم پنوماتیک کنترل کرده و قطع و وصل نماید. مکانیزم و ساختمان طراحی در یک شیر برقی پنوماتیک به این صورت است که از یک سو و همچنین یک بوبین برقی تشکیل شده است، که این بویین می تواند به کنترل و قطع و وصل کردن جریان هوا بپردازد. کنترل صورت گرفته به وسیله بوبین برقی با استفاده از دستوری است که توسط اپراتور به بویین داده می شود.

انواع مختلف شیرهای برقی که در سیستمهای هیدرولیک و پنوماتیک مورد استفاده قرار می گیرند به شیرهای برقی دایرکشنال مشهور هستند دارای کاربری های بسیار فراوانی می باشند. این نوع از شیر ها دارای دو المان و یا پورت برای ورود و خروج هوای فشرده می باشند. همچنین وضعیت این پورت ها می تواند بیشتر از دو وضعیت باز و بسته باشد.

به عنوان مثال یک شیر برقی هیدرولیک 2/3 دارای 3 پورت بوده که می تواند در دو وضعیت متفاوت اعمال گردد. از مهم ترین کاربرد های شیر برقی پنوماتیک می توان در صنایع داروسازی، صنایع شیمی و شیمیایی، صنایع تجهیزات خودروسازی، صنایع ساخت کاشی وسرامیک و انواع مختلف دیگر صنعت ها اشاره نمود. انواع پر کاربرد شیر برقی پنوماتیک می توان به لیست زیر اشاره کرد:

  • شیر برقی پنوماتیک برای کنترل فشار
  • شیر برقی پنوماتیک از نوع پروپشنال اتوماتیک
  • شیر برقی پنوماتیک جهت متعادل کردن پروفشنال
  • شیر برقی پنوماتیک از نوع ماژولار اتوماتیک
  • شیر برقی پنوماتیک از نوع دستی
  • شیر برقی پنوماتیک برای کنترل جهت
  • شیر برقی پنوماتیک از نوع توزیع کننده پیلوت دار

نکات لازم در هنگام انتخاب شیر برقی هیدرولیک

با توجه به اینکه شیر برقی هیدرولیک در انواع و طرح های مختلف ارائه می گردد لازم است که ما یک شیر برقی هیدرولیک متناسب با کاربری مورد نظر خود را انتخاب کنیم و در هنگام انتخاب شیر برقی هیدرولیک بهتر است به یکسری نکات توجه کنید که در زیر به لیست مهم ترین آنها اشاره خواهیم کرد:

اولین نکته ای که در هنگام انتخاب شیر برقی هیدرولیک باید به آن توجه کنیم میزان ولتاژ ورودی در شیر است. همچنین باید توجه کنیم که ولتاژ آن از نوع جریان متناوب و جریان مستقیم می باشد و میزان ولتاژ چقدر است و در چه ولتاژی بهترین بازدهی صورت می گیرد.مورد دیگر در هنگام انتخاب شیربرقی توجه به حداکثر زمان روشن بودن شیر برقی است که بسیار مهم و ضروری می باشد.

همچنین در هنگام انتخاب شیر برقی باید توجه کنیم که دهانه آن دارای چه سایز و ابعاد می باشد تا بتوانیم مطابق با آن لوله مناسب جهت وصل کردن و راه اندازی آن انتخاب کنیم.همچنین در هنگام انتخاب شیر برقی هیدرولیک مناسب باید به میزان فشاری که می تواند شیربرقی مورد نظر تحمل کند توجه ویژه داشته باشیم و و سعی کنیم شیر برقی را انتخاب کنیم که بتواند فشار مورد نظر ما که بر حسب بار تعیین می گردد را تحمل نماید.

مورد بعدی توجه به ماده قابل استفاده و انتقال در شیر برقی است. در شیر برقی انواع مایعات که دارای خواص و کاربردهای ویژه و در عین حال خطرناک هستند انتقال داده می شوند که گاهی نیز این مایعات ممکن است قابل انفجار و اشتعال باشند.

نصب شیرهای کنترل جهت

برخی از شیرها برای نصب در مسیر لوله ها و اتصالات طراحی می شوند، اما این نصب نیاز به لوله کشی و اتصالات خاص دارد. در سیستم هایی که نصب شیر روی بلوکه های زیر شیری انجام می شود کلیه خطوط و اتصالات در مسیرهای تعبیه شده در بلوک ها قرار دارند و مجاری شیرها به وسیله آب بند روی مجاری نظیر بلوکه ها آب بندی می شوند. با نصب تعدادی شیر روی یک بلوکه و انباشت شیرها به صورت افقی یا عمودی ضمن صرفه جویی در تعداد اتصالات ُ ابعاد سیستم نیز تا حدی قابل ملاحظه ای کم می شود.

تقسیم بندی راههای خروجی شیر برقی هیدرولیک

سیستم راه خروجی به شکل های مختلفی تعریف می شود.آنچه که کاربردی است و در بازار موجود می باشد، از انواع دو راهه، سه راه وچهار راه است. شکل سه راه خروجی آن رله ای جهت راه ورودی جدید و رله کانتکت دیگر به عنوان دوراهه خروجی مشترک دارد. رله آن حالت اتوماتیک وار حرکت می کند. یعنی به این صورت که اگر یکی از آن ها باز شود دیگری به صورت اتوماتیک باید بسته شود.در مدل چهار راهه نیز به این صورت به نظر می آید که از اتصال دوتا شیر دو راهه تشکیل شده باشد. برای درک بیشتر و مسیر ورودی و دو مسیر خروجی برای این شیر های برقی در نظرگرفته شده است تصویر زیر گویای آن است.

قیمت شیر برقی کنترل جهت

قیمت انواع شیر هیدرولیک برقی بستگی به سایز پورت شیر و برند شیر دارد و سایز شیرهای کنترل جهت از 1/4 اینچ الی 1/4 1 اینچ می باشد. اگر بخواهیم مقایسه ای بین ارزانترین و گران ترین شیرهای برقی هیدرولیک انجام دهیم می توانیم شیر های برقی چینی را ارزانترین و شیرهای برقی رکسروت آلمان را گرانترین نوع این شیرها بدانیم.

برای خرید شیر برقی هیدرولیک، انتخاب سایز مناسب با دبی روغن عبوری مهم ترین فاکتور می باشد که اگر سایز شیر برقی به درستی انتخاب نشود مشکلاتی نظیر افت فشار در مدار و داغ شدن روغن هیدرولیک به وجود می آید.
