فلنج

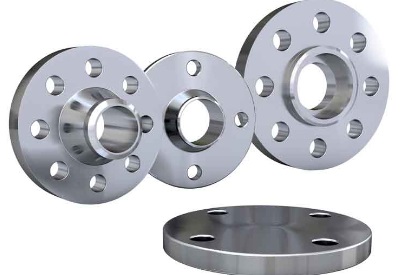

فلنج ها یکی از اتصال دهنده های لوله ها، شیرآلات و دستگاه ها به یکدیگر می باشد. فلنج ها در مکان هایی که در آن لوله ها، ابزار دقیق، شیرها و دیگر تجهیزات که برای تعمیر و نگهداری مونتاژ شده اند مورد استفاده قرار می گیرند. اتصال فلنج دار تشکیل شده از سه قسمت مجزا می باشد:

  • فلنج ها
  • گسکت ها
  • پیچ ها فلنج ها به صورت قطعه دیسکی شکل می باشند که همیشه به صورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند و برای فشارهای کم و زیاد مناسب می باشد. آب بندی بین دو فلنج توسط لای که در بین آنها قرار داده می شود انجام می گیرد. جنس فلنج ها از فولاد و آلیاژهای آن و یا از چدن و استیل و ….. سایر مواد ساخته می شود.

مشخصات فلنج ها

مطابق استاندارد، مشخصات فلنج که شامل موارد ذیل می باشد باید بر روی فلنج حک گردد:

  • نام تجاری تولید کننده فلنج
  • سایز اسمی لوله (قطر خارجی لوله که فلنج به آن جوش داده خواهد شد)
  • مقدار فشار قابل تحمل (به آن کلاس فلنج هم گفته می شود)
  • شکل سطح فلنج (شکل سطح فلنج مهم ترین قسمت تشکیل دهنده یک فلنج می باشد)
  • سوراخها (گاهی به عنوان ضخامت دیواره نیز بیان می گردد)
  • مواد تشکیل دهنده فلنج
  • شماره یا کد مربوط به عملیات حرارتی صورت گرفته بر روی فلنج

کلاس فلنج ها

فلنجها بسته به نوع جنس متناسب با فشاری که تحمل می کنند به کلاسهای مختلف به شرح ذیل تقسیم می گردند:

رده بندی فشار مطابق استاندارد ANSI B16٫34 مطابق این استاندارد فلنجهای فولادی وآلیاژهای آن به کلاسهای 150-300-400-600-900-1500-2500-تقسیم بندی می شوندکه این اعداد ماکزیمم فشار بر حسب PSI بوده که فلنجها در حداکثر دمای مجاز می توانند تحمل کنند ومعمولا فشار کارکرد حدود 2٫4 برابر اعداد فوق می باشد.

رده بندی فشار مطابق استاندارد ISO در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده که این نشان دهنده فشار اسمی بر حسب BAR می باشد. به عنوان مثال PN30 یعنی فشار کارکرد فلنج 30 BAR می باشد. 3- رده بندی فشار براساس استاندارد API این نوع فلنجها دارای تحمل فشار بیشتری نسبت به فلنجهای گروهANSI بوده وبه کلاسهای 5000-3000-2000-15000-10000 رده بندی می گردند.

پیچ های مورد استفاده در بستن فلنچ ها

پیچ ممکن است از یک طرف رزوه شده باشد که به آن Bolt گفته می شود در این صورت طرف دیگر آن دارای سر6گوش و یا 4 گوش مخصوص آچار می باشد و به یک مهره نیاز دارد و یا ممکن است سرتاسر رزوه شده باشد که در این صورت به دو مهره نیاز دارد.

اندازه و نوع دنده پیچ

پیچ ها بر اساس قطر خارجی پیچ، به صورت میلیمتری و یا اینچی اندازه گیری می گردند. به عنوان مثال قطر خارجی پیچ M16 برابر 16 میلیمتر و قطر خارجی پیچ 3/4″ برابر 3/4″ می باشد. پیچ و مهره ها مطابق سیستم متریک و یا اینچی رزوه می شوند و در هر دو حالت دنده بر روی پیچ به صورت موازی می باشد یعنی قطر نوک دنده در طول پیچ یکسان است و مهره به راحتی در سرتاسر پیچ می­پیچد.

در سیستم متریک اندازه گام پیچ همراه با قطر خارجی پیچ مشخص می شود مانند:M30*2 یعنی قطر خارجی پیچ 30 میلیمتر و گام آن 2mm می باشد. در سیستم اینچی همراه با قطر خارجی پیچ تعداد دنده در اینچ نیز مشخص می شود مانند 3/4″*8 یعنی قطر خارجی پیچ 3/4 اینچ بوده و تعداد دندانه ها در اینچ برابر 8 دندانه می باشد.
