عدسی مخزن چیست؟

عدسی مخزن(Vessel Head) چیست؟

برای ساختن یک مخزن تحت فشار یا یک تانکر ذخیره سازی سوخت، به ساخت عدسی مخزن نیاز است. عدسی یا کلگی های مخازن تحت فشار از اجزای اصلی مخازن هستند که طراحی آن بر اساس الزامات و استانداردهای طراحی مخازن انجام می شود. برای ساخت عدسی یک مخزن روش های مختلفی وجود دارد. روش ساختن عدسی با توجه به نوع عدسی و پارامترهای دیگری قابل انتخاب است.عدسی مخزن در شکل های مختلفی ساخته و تولید می شوند که برخی از آنها عبارتند از:

• عدسی نوع a: این نمونه از عدسی ها معمولا در سرپوش پایینی برج ها قابل استفاده هستند.
• عدسی نوع b: این نوع عدسی ها به صورت قطعه میانی در عدسی های کروی استفاده می شوند.
• عدسی نوع c: این عدسی ها به عنوان سرپوش در مخازن اتمسفری استفاده می شوند.

1. بشقابی

عدسی بشقابی به عدسی می گویند که شعاع آن از قطر خارجی اش بزرگ تر باشد. عدسی های بشقابی بیشتر در مخازن ذخیره استفاده می شوند. در این نوع از عدسی دو نوع شعاع داریم: شعاع اصلی و شعاع گوشه ای.

2. بشقابی مطابق با کد ASME

با کاهش میزان تنش های موضعی در گوشه ها، می توان میزان تحمل فشار را برای عدسی های بشقابی افزایش داد.

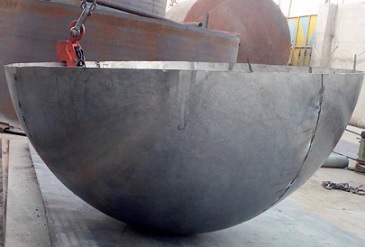

3. نیم کروی

در میان عدسی های فرم دار عدسی های نیم کروی جزء قوی ترین ها می باشند. هزینه های فرم دادن به این عدسی ها از مدل های دیگر بالاتر می باشد. عدسی های کروی به شکل وسیعی برای تولید مخازن تحت فشار سنگین استفاده می شوند.

4. فلنجی

این مدل از عدسی ها تخت می باشد که تغییر تدریجی در لبه های آن باعث کم شدن تنش های موضعی آن می شود. این عدسی ها از نمونه های ارزان عدسی هستند که ساخت آن ها بسیار به صرفه و اقتصادی می باشد.

5. بیضوی مطابق با ASME,API

این نوع از عدسی های مخزن در واقع به منظور ساخت عدسی هایی با فشار 200 پوند مورد استفاده قرار می گیرند؛ و به دیگر عدسی ها برای این کار ترجیح داده می شوند.

6. مخروطی و نیم مخروطی

این نوع از عدسی ها در تجهیزات evaporators ,spray driers و…به کار می روند. خواص اصلی عدسی های مخروطی و نیم مخروطی تخلیه و انباشتن مواد جامد است. استفاده از این نوع عدسی بیشتر در مخازن تحت فشار می باشد.

تعریف علائم عدسی

فرمول های محاسبات ضخامت عدسی با توجه به نوع عدسی، در استاندارد طراحی، متفاوت است. طراحی ها بر اساس فشارهای داخلی و خارجی برای عدسی های مخازن انجام می شوند. در اینجا برخی از پارامترها را برای شما تعریف می کنیم.

ضخامت عدسی

• ضخامت عدسی بعد از فرم دهی می باشد که با علامت t نمایش داده می شود.

شعاع ناکل

• پارامتر شعاع ناکل برای عدسی های کروی و بیضی به کار برده می شود. این اندازه در نقشه ها با علامت r نشان داده می شود.

شعاع کروان

• انحنای فرم عدسی می باشد که با علامت L نشان داده می شود که در عدسی های متفاوت ضریبی از شعاع ناکل می باشد.

فشار طراحی

• فشار طراحی مخزن است که ضخامت عدسی بر اساس آن محاسبه می شود.

قطر داخلی

• قطر داخلی عدسی است که معمولا با قطر داخلی مخزن برابر است.

عمق یا ارتفاع عدسی

• با اندازه ارتفاع از داخل عدسی تا انتهای عدسی برابر است که با علامت h نشان داده می شود.

کاربرد کپ های تانکر(عدسی مخزن) در صنایع

• ساخت تانکر با کپ ها و عدسی مخزن معمولی
• ساخت مخازن تحت فشار با عدسی استاندارد ASME
• ساخت مخزن استیل با عدسی های گلنس شده جهت مخزن های میکسر دار دارویی
• تانکر های بیضوی
• عدسی کمپرسورهای باد
• عدسی نیم کره استیل
• کپ مخزن گالوانیزه
• عدسی مخزن نیم کره در صنایع غذایی
• عدسی راکتور استیل و…
