سیم کشی

سیم کشی یک پروسه­ اتصال لوازم مختلف برای توزیع انرژی الکتریکی از meter board عرضه کننده برای وسایل منازل مانند لامپ، فن­ها و دیگر لوازم خانگی است که به عنوان سیم کشی الکتریکی شناخته می­شود و می­تواند با استفاده از دو روش انجام شود:

  • سیستم جعبه­ مفاصل joint box یا سیستم Tee
  • سیستم حلقه­ داخلی Loop-in

سیستم جعبه­ مفاصل یا سیستم اتصال سیم و کابل ها

در این روش سیم کشی، اتصالات به لوازم از طریق مفاصل (Joints) ایجاد می­شود. این مفاصل در جعبه­ های مفاصل و با استفاده از اتصال دهنده­ ها یا کانال­های مفصلی ساخته می­شوند. این روش سیم کشی، اندازه­ کابلی زیادی صرف نمی­کند.ممکن است شما فکر کنید این روش سیم کشی به کابل زیادی نیاز ندارد و بنابراین ارزان تر می باشد.البته که این گونه است ولی پولی که شما از قبال کابل پس انداز کرده اید در بخش خرید جعبه­ های مفصلی مصرف می­شود، پس تعادل برقرار می­شود.این روش برای نصبیات مقطعی مناسب است و ارزان است.

سیستم حلقه­

این روش سیم کشی به صورت جهانی در سیم کشی استفاده می­شود. لامپ­ ها و دیگر لوازم به صورت موازی متصل می­شوند و در این صورت هر کدام از لوازم به صورت منفرد می­توانند کنترل شوند.وقتی به یک اتصال در یک لامپ یا سوییچ نیاز باشد، کنداکتور تغذیه (feed conductor) با به کار بردن آن به صورت مستقیم تا ترمینال و حمل مجدد آن به نقطه­ بعدی برای تغذیه شدن، حلقه می­شود.

تغذیه­ های سوییچ و لامپ به دور مدار در یک سری حلقه از یک نقطه به نقطه­ دیگر تا آخرین آن در مدار، حمل می­شوند.فاز یا کنداکنتور خط هم در قسمت سوییچ یا جعبه حلقه می­شوند و نول­ها هم در قسمت سوییچ یا از چراغ یا فن هم حلقه می­شوند.

حلقه در سیم کشی:

  • یه جعبه­ های مفاصل نیاز ندارد، پس مقرون به صرفه خواهد بود.
  • در سیستم ­های in-loop، مفصلی در زیر کف و یا در فضای سقف پنهان نیست.
  • مکان خطا به عنوان نقاطی که فقط در خروجی ها تشکیل می شوند، به آسانی ساخته خواهند شد و به این صورت آنها قابل دسترس می باشند.

ضعف­ های سیم کشی با روش حلقه داخلی loop-in:

  • طول سیم یا کابل های مورد نیاز بیشتر است و افت ولتاژ و هدر رفتن مس بیشتر خواهد شد.
  • ایجاد حلقه­ های سوییچ­ و نگهدارنده­ های لامپ معمولا سخت است.
  • انواع مختلف سیستم ­های سیم کشی الکتریکی

انواع سیم کشی داخلی مورد استفاده به طور معمول عبارتند از:

  • سیم کشی گوه (cleat)
  • سیم کشی لوله­ CTS or TRS or PVC
  • سیم کشی روکش و پوشش چوبی
  • سیم کشی پوشش سربی یا پوشش فلزی
  • سیم کشی کانال (conduit)

انواع اضافی از سیم کشی کانال بر اساس نصب لوله­ ها (Pipes) هم وجود دارند.(که لوله­ های فولادی و PVC برای اتصال و نصب سیم کشی استفاده می­شود).

  • نوع کانال سطحی یا باز
  • نوع کانال پنهانی یا زیرزمینی

سیم کشی گوه

این سیستم سیم کشی شامل سیم ­های ایزوله شده­ معمولی VIR or PVC هستند ( گهگاه روکش شده و کابل مقاوم در برابر هوا) نوار شده و آمیخته شده روی دیوارها یا سقف و با استفاده از گوه ­های ظروف چینی، پلاستیک یا چوب، می­شود.سیستم سیم کشی گوه یک سیستم سیم کشی موقتی است، پس برای موارد خانگی مناسب نیست.استفاده از این سیستم امروزه به پایان رسیده است.

مزایای روش گوه

  • ساده و ارزان است
  • برای استفاده­ موقتی مناسب ترین است.مثلا ساختمان تحت ساخ و اردوی جنگی.
  • چون کابل ها و سیم ها ی این سیستم در هوای آزاد هستند، بنابراین خطا در کابل قابل دیدن است و به راحتی تعمیر می شود.
  • نصب این سیستم ساده و آسان است.
  • تنظیم دستی به راحتی قابل انجام است.مثلا تغییر یا اضافه کردن.
  • بازدید ساده و آسان

معایب سیم کشی گوه

  • شکل ظاهری نامناسب
  • برای استفاده­ دائمی قابل استفاده نیست، چون خم شدن مدتی بعد از استفاده ممکن است اتفاق بیفتد.
  • در این سیستم، کابل و سیم کشی در هوای آزاد است، پس روغن، بخار، رطوبت، دود، باران و اثرات شیمیایی و اسیدی ممکن است سیم و کابل را خراب کند.
  • سیستم دوام چندانی ندارد، به علت تأثیر هوا، خطر آتش سوزی و استهلاک
  • فقط در ولتاژ 250/440 در دمای پایین قابل استفاده است.
  • همیشه خطر آتش سوزی و شوک الکتریکی هست.
  • در مکان­ ها و اماکن مهم و حساس قابل استفاده نیست.
  • سیستمی با دوام، قابل اطمینان و قابل تحمل نیست.

سیم کشی روکشی و پوششی

این سیستم یک سیستم سیم کشی مشهور در گذشته بود ولی امروزه سیستمی غیر رایج به شمار می­رود که این به علت سیستم سیم کشی کانالی و روکش شده است. کابل­ها ی استفاده شده در این نوع هم VIR و هم PVC و یا هر نوع کابل ایزوله شده و تصویب شده­ی دیگری است.

کابل­ها از طریق حصارهای پوشش چوبی حمل می­شوند. روکش از یک نوار چوب با برش­های طولی شیارهای موازی ساخته شده که می­تواند کابل­های VIR را در خود جای دهد.شیارها ساخته شده اند تا قطب­های مخالف را از هم جدا کند.پوشش(که آن هم از چوب است)برای پوشش دادن سیم­ها و کابل­ها ی نصب شده و فیت شده در روکش، استفاده می­شود.

مزایای سیم کشی روکش پوشش

  • سیستمی ارزان در مقایسه با پوشش سربی یا کانالی است.
  • سیستمی قوی و بادوام است.
  • تنظیم دستی به سادگی قابل انجام است.
  • اگر سیم فاز و نول در شکاف­ های جدا نصب شوند، تعمیر آسان خواهد بود.
  • برای مدت طولانی در میدان باقی می­ماند که به علت ایزوله سازی قوی روکش و پوشش است.
  • از روغن و بخار و دود و باران در امان است.
  • خطر شوک الکتریکی وجود ندارد که این به علت سیم و کابل پوشیده شده است.

معایب سیم کشی روکش پوشش

  • خطر بالای آتش سوزی در این سیستم
  • برای شرایط اسیدی، قلیایی و رطوبتی مناسب نیست.
  • تعمیر پرهزینه است و نیازمند مواد زیادی است.
  • مواد به راحتی در این دوره پیدا نمی­شوند.
  • مورچه­ های سفید ممکن است روکش و پوشش چوبی را خراب کنند.

سیم کشی (Batten CTS or TRS)

کابل­ های TRS یک، دو یا سه هسته­ای با یک کابل بیضی شکل در این نوع از سیم کشی به کار می­رود.اغلب، کابل­های تک هسته­ای ترجیح داده می­شود. کابل­های TRS مقاوم در برابر شیمیایی، آب و بخار هستند ولی کمی در برابر روغن­های روان کننده تحت تأثیر هستند.

کابل TRS روی چوب عالی و صاف درخت ساج با ضخامت حداقل 10 میلیمتر قرار می­گیرد.کابل­ها روی روکش چوبی به کمک گیره­ های قلعی برنجی(گیره­ تسمه­ ای)که قبلا روی روکش با میخ­های برنجی فیک شده و در یک خلال 10cm برای حرکت افقی و 15cm برای حرکت عمودی قرار گرفته اند، نگه داشته می­شود.

مزایای سیم کشی Batten

  • نصب سیم کشی ساده و آسان
  • ارزان در مقایسه با سیستم های سیم کشی الکتریکی دیگر
  • تفسیر خوب و زیبا
  • تعمیر ساده
  • قوی و با دوام
  • تنظیم دستی ساده
  • امکان پایین افت جریان

معایب سیم کشی Batte

  • در شرایط رطوبتی و شیمیایی و مناطق باز و خارج از خانه قابل نصب نیست.
  • ریسک بالای آتش سوزی
  • در مقابل استهلاک خارجی و تأثیر هوا ایمن نیست.
  • سیم­های سنگین در این سیستم قابل استفاده نیستند.
  • فقط زیر 250V مناسب هستند.
  • به کابل و سیم بیشتری نیاز است.

سیم کشی با روکش سرب

این نوع سیم کشی، کنداکتورهایی را به کار می­گیرد که با VIR ایزوله شده اند و با یک روکش خارجی از آلیاژ سرب آلومینیوم که شامل 95درصد سرب است، پوشانده شده است.روکش فلزی، کابل­ها را در مقابل آسیب­های شیمیایی، رطوبت و خوردگی­های جوی، محافظت می­کند.

کل سرب پوشاننده، به صورت پیوسته­ الکتریکی ساخته می­شود و به زمین و در نقاط مدخل متصل است تا در مقابل اثر الکترونیکی به وجود آمده به علت افت جریان محافظت کند و ایمنی را در زمانی که روکش زنده است، فراهم کند.کابل­ها روی Batten چوبی حرکت می­کنند و به وسیله­ گیره ها فیکس می­شوند، درست مثل سیم کشی TRS.دو نوع دیگر از سیم کشی کانالی بر اساس نصب لوله وجود دارد:

  • سیم کشی کانالی سطحی
  • سیم کشی کانالی پنهان

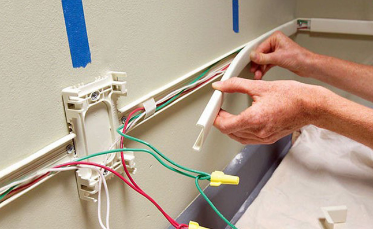

سیم کشی کانالی سطحی

اگر کانال نصب شده روی سقف یا دیوار باشد، به عنوان سیم کشی سطحی شناخته می­شود.در این روش، آنها شاید سوراخهایی روی سطح دیوار و در فواصل مساوی ایجاد کنند و کانال بعدا با کمک دوشاخه­ های rawal نصب می شوند.

سیم کشی کانالی پنهان

اگر کانال­ها درون شیارهای دیوار با کمک گچ کاری، پنهان باشند، سیم کشی کانال پنهان نامیده می­شود. به بیان دیگر، سیستم سیم کشی الکتریکی درون دیوار، سقف یا کف با کمک گچ کاری یا لوله گذاری فلزی، سیم کشی کانالی پنهان نامیده می­شود.به شکل واضح، این روش محبوب ترین، زیباترین، قوی ترین و رایج ترین سیستم سیم کشی این روزهاست.

در سیم کشی کانالی، کانال­های فولادی روی سطح دیوار به کمک قلاب­های لوله نصب می­شود(سیم کشی سطحی) و یا در دیوار و زیر گچ و کابل­های VIR و PVC کار گذاشته می­شوند و سپس به وسیله­ یک سیم GI با اندازه­ 18SWG کشیده می­شود.

سیم کشی کانالی

در این سیستم، کانال­ها باید الکتریکی پیوسته باشند و به زمین در بعضی نقاط مناسب در مورد کانال فولادی، متصل باشند. سیم کشی کانالی یک روش حرفه­ ای در سیم کشی ساختمان است. اغلب کانال­های PVC در سیم کشی داخلی استفاده می­شود.کانال، کابل­ها را از آسیب دیدن به وسیله­ جوندگان حفظ می­کند. هرچند تعمیرکنندگان مدار در محل هستند ولی خوب پیشگیری بهتر از درمان است.

کانال­های سربی در کارخانه ­ها یا وقتی که ساختمان مستعد آتش سوزی است استفاده می­شود. شاه سیم کشی (Trunking) محبوب تر از سیم کشی کانال سطحی است و در حال کسب محبوبیت است.این به وسیله­ پیچیدن یک لوله­ شاه سیمی PVC به یک دیوار انجام می­شود و بعد از کابل­ها از طریق لوله عبور می­کند. کابل­ها در کانال نباید خیلی سفت باشند.فاکتور فضا باید در ارزیابی ­ها باشد.

انواع کانال

کانال­های زیر در سیستم سیم کشی کانال استفاده می­شود(هم پنهان و هم سطحی) که در شکل بالا نشان داده شد.

  • کانال فلزی
  • کانال غیر فلزی

کانال فلزی

این کانال از فولاد ساخته شده و محکم است ولی از طرفی گران است.:دو نوع کانال فلزی داریم:

  • کانال کلاس A: کانال low guage (کانال با لایه­ی ورقه­ا­ی فولادی نازک)
  • کانال کلاس B: کانال high guage (کانال با روکش فولادی کلفت)

کانال غیر فلزی

یک کانال PVC محکم به عنوان کانال غیر فلزی، این روزها استفاده می­شود که انعطاف پذیرند و خم کردنشان آسان است.
