هنگامی که انرژی الکتریکی در ایستگاه تولید، تولید می شود، به بارهای مختلف برای مصرف، توزیع میشود. مثلا به شهرها، روستاها، دهکده ها.پروسه شامل تشدید کردن پلهای ولتاژ برای به حداقل رساندن اتلاف انرژی در غالب حرارت می شود. ولتاژ تشدید شده به ایستگاه های شبکه ای توزیع میشود که در آنجا شدت آن بسیار کاهش می یابد تا در مبدل های محلی توزیع گرددو در آنجا هم نهایتا شدتش کاهش مییابد و به سوی مصرف کنندگان توزیع میشود.

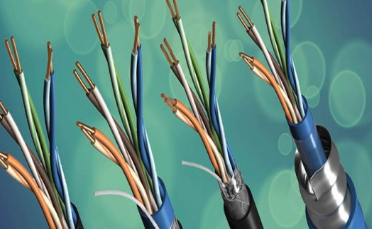

توزیع انرژی الکتریکی از طریق کابلهای الکتریکی انجام میشود. کابل ها هم به صورت ایزوله شده و هم غیر ایزوله می باشند.انتخاب استفاده از کابل ایزوله یا غیر ایزوله(خطوط روی زمینی یا زیرزمینی)اغلب هنگامی که انرژی قرار است در پروسه نصب زیرزمینی حمل شود، وارد بازی خواهد شد.برخلاف کابلهای ایزوله، اشکالات در کابلهای غیر ایزوله به آسانی شناسایی میشود چون رایج ترین اشکالی که مرتبط یااین کابلهاست، بریده شدن و شکست در کنداکتورهای کابل یا سیم می باشد.
در کابلهای ایزوله به خصوص در کابل چند هسته ای، اشکالات از انواع مختلفی هستند و عوامل زیادی آن را به وجود می آورند.قبلا ما راجع به چگونگی پیدا کردن محل این گونه اشکالات رایج صحبت کردیم، حالا ببینیم که اشکالات کابل چه می باشند و عوامل محتمل آن کدامند و تعیین مکان آن چگونه است.در زیر انواع اشکالات رایج یافت شده در سیم و کابل زیرزمینی را نام میبریم:
عوامل موثر در اشکالات کابل
اشکالات در کابل اغلب از نوسان در ایزوله سازی روکش کابل ناشی میشود.در نتیجه، این امکان داردکه به روکش سربی ای که از کابل محافظت میکند آسیب بزند.روکش سربی از طرق مختلفی آسیب میبیند.رایج ترین آن اقدامات شیمیایی خاک روی سرب در زمان دفن شدن آن است و همچنین آسیب های مکانیکی و کریستالی شدن سرب از طریق لرزش.
چگونه مکان اشکالات در کابل آسیب دیده را پیدا کنیم ؟
قبل از برطرف کردن هر خطایی در کابل، اشکال باید اول شناسایی شود. روش های زیادی برای پیدا کردن اشکالات کابل وجود دارد که در زیر مورد بحث و گفتگو قرار می گیرند:
آزمون Blavier
وقتی یک خطای زمین در یک کابل واحد اتفاق می افتد و کابل دیگری هم وجود نخواهد داشت، سپس آزمون بلاویه برای پیدا کردن محل اشکال انجام خواهد شد.به بیان دیگر، در غیاب یک کابل صدا برای تعیین محل اشکال کابل، اندازه گیری مقاومت از یک طرف یا یک انتها، آزمون بلاویه نامیده میشود.در آزمون بلاویه، مقاومت از دو راه اندازه گیری میشود:
خطای زمین در کابل واحد با استفاده از آزمون بلاویه تعیین مکان خواهد شد. در این نوع آزمون، منبع تغذیه ولتاژ پایین، یک آمپرسنج و ولت سنج در یک شبکه پل استفاده میشوند.مقاومت بین یک انتها از کابل و زمین اندازه گیری میشود در حالی که انتهای دورتر از زمین ایزوله شده است.فرض کنید که ما مقاومت کل از یک کابل تک هسته ای را می دانیم(قبل از خطا) که RΩ است و:
|
|
|
|
