جالب است که بعد از پنج دهه گسترش، حمل و کاربرد معکوس کابل نارس دو محوره مسی، چندین محصولات کابل نارس جدید به بازار روانه شده که برای I/O نسل جدید استاندارد و تنظیم اجتماع کابل استفاده میشود.این کابلها برای کاربردهای اجتماع داخلی و خارجی مورد استفاده در مصرف کنندگان جدید، شرکتهای فراساختار، مراکز اطلاعاتی بازرگانی و سیستم های محاسباتی با عملکرد عالی استفاده میشود.
هنوز چالشها و موضوعاتی برای تولیدکنندگان و کاربران این محصولات جدید وجود دارد. برای مثال، تعیین بودجه برای تجهیزات آزمون خیلی گران برای 56Gbps به ازای هر مسیر مدار چند لایه و طراحی در توانایی اداره 100-W نیرو تقریبا نزدیک سیگنال دیجیتال سرعت بالای حساس به ازای مشخصات فصل مشترک مانند USB3.1 و اخرین نیرو روی Ethernet IEEE-802.3.
نکاتی درباره کابل کشی I/O
از منابع قدرتمند که میتوانند هر ماده، پروسه، کیفیت، عملکرد و آزمون جزئیات متغیر را ساپورت کنند، استفاده کنید.اجتماع لینک I/O باید از کابل های نارس و از حلقه استفاده کنند چون تغییرات ناچیز ولی حیاتی در عملکرد از یک حلقه نسبت به حلقه دیگر وجود دارد.این تماما به این بستگی دارد که چگونه کابل های صاف، حلقه بندی شده اند و به دشواری نگهداری ساختار تقارنی بستگی دارد.
معمولا هر حلقه از کابل های نارس به شکل منفرد برای استفاده تامین کننده اجتماع کابل و همچنین برای قابلیت ردیابی برای OEM یا کاربر نهایی، اندازه گیری، تعیین خواص و ثبت میشود.به دنبال عناصر رسانای مسی خیلی خالص با مقدار کمی اکسیژن برای هدایت بهینه باشید.صافی روکش نقره ای رسانا را در ذهن داشته باشید. این کار بهترین پوسته الکتریکی در رابطه با مسیر سیگنال، از دست رفتن در حین الحاق، عصبانیت(jitter) و از دست رفتن بر اثر بازتاب را فراهم میسازد.

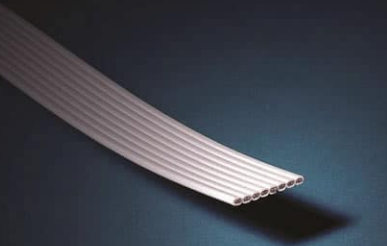

کابلهای نارس
برای انتخاب بهترین اندازه سیم و کابل رسانا در مقابل دستیابی به سیگنال الکتریکی، شرایط را بررسی کنید. شامل ارزیابی انواع هوا، جامد وحباب (foam) باشد. به تلورانس تغییرات پروسه و کنترل اندازه حباب، تقارن، چگالی و توزیع دقت کنید.المانهای جفتی دیفرانسیلی دو محوره باید درون مجموعه لایه بندی شوند تا به یک المان بهینه دست یابیم و همچنین برای مقدمه برای مناطق پایانه ای.در رابطه با آخرین آزمون تنطیم روکش کابل و قیدهای مادهای مورد نیاز UL، Telcordia، TUV، NEC، IEC و ISO به ازای هر کاربرد، آگاه باشید.
بعضی مشتریان نیاز به آزمون داخل خطی (inline) و هیستوگرام برای کابل نارس و اجتماع کابلهادارند.بحرانی ترین محدوده برای مدیریت، پایانه سیم و کابل ها برای تماس یا پدهای PCB برای هم سیگنال و هم رساناهای زمین و پایانه حفاط مجموعه کابل است.بهترین تکنولوژی تجهیزات انتقال و توزیع برق را برای شکل دهی پایانه سیم، صافی، جوشکاری یا پردازش لحیم، یاد گیرید و به کار برید.
انواع کابل های نارس
بعضی محصولات کابل نارس جدید با فیدبکهای مثبتی از سوی بازار مواجه شده است که شامل:
بعضی تامین کننده های شاخص دیگر در زمینه کابل نارس با محصولات عالی عبارتند از: Hitachi Manchester, Molex TempFlex, Leoni, ,Prysmian, Microcoax Inc
|
|
|
|
