جوشکاری


مراحل بازرسی جوش

برای ساختن یک سازه که دارای اتصالات جوشی است، بازرسی در سه مرحله انجام می شود که عبارتند از:

  • بازرسی قبل از جوشکاری
  • هنگام جوشکاری
  • بعد از جوشکاری

بازرسی قبل از جوشکاری

در ابتدای بازرسی جوش باید از کیفیت مورد نظر کار و میزان حساسیت سازه اطلاع حاصل کرد. به طور قطع یک بازرس در شروع جوشکاری یک سازه فلزی، بایستی موقعیت سازه را مورد بررسی قرار دهد. تعداد طبقات اسکلت فلزی، نحوه اتصالات، ضخامت ورق ها، موقعیت جغرافیایی و تجهیزات کارگاهی نیز از مواردی است که بایستی مورد بررسی قرار گیرند.در اکثر موارد می توان از استانداردهای بین المللی، برداشت های ابعادی متناسب با کار اقتباس کرد و به کار گرفت. مهم ترین خصوصیات ابعادی که قبل از جوشکاری باید به طور دقیق مورد نظر قرار گیرند عبارتند از:

  • زاویه شیار (Groove Angle)
  • دهانه ریشه (Root Opening)
  • ترازبندی اتصال (Joint Alignment)
  • پشت بند (Backing)

سپس نوبت به تحلیل و انتخاب روش جوشکاری می رسد. به طور کلی در اسکلت های فلزی عمدتا از روش های الکترود دستی، جوشکاری زیر پودری و به ندرت در مواردی از جوشکاری با گاز محافظ استفاده می شود. در این راستا انتخاب و بازرسی مواد مصرفی، تجهیزات جوشکاری، برشکاری و عملیات حرارتی از اهمیت بالایی برخوردار است.

در نهایت نیز یک بازرس می تواند دستورالعمل جوشکاری WPS مربوط به سازه فلزی مورد نظر را تدوین و تهیه کند یا این که دستورالعمل جوشکاری در ابتدا توسط یک مهندس جوش تدوین و تایید شده باشد و بازرس با در دست داشتن دستورالعمل مربوطه تمامی بندهای دستورالعمل را در ابتدای شروع کار به اپراتور و کارشناسان پروژه توضیح داده و سپس مطابق آن کنترل های لازم را اعمال نماید.

در یک دستورالعمل جوشکاری باید موارد زیر به طور دقیق مشخص شود: نوع فرآیند جوشکاری، نوع و ضخامت مواد مصرفی، نوع و قطر الکترود مصرفی، مشخصات الکتریکی دستگاه جوش و اتصال الکترود، ترتیب جوشکاری، نحوه تکنیک جوشکاری، عملیات حرارتی پیش گرم و یا پس گرم کردن.

بازرسی حین جوشکاری

طبیعتا یک بازرس جوش باید به فرایند های مختلف جوشکاری صنعتی واقف باشد. چرا که اطلاع از جزئیات این فرایندها کمک شایانی در بازرسی جوش است تا از هرگونه اتفاقی که سبب کاهش کیفیت اتصال شود جلوگیری شود. مهم ترین فرایند های جوشکاری که بازرسین باید با آن ها آشنایی داشته باشند عبارتند از:

  • فرایند جوشکاری با استفاده از شعله (OFW)
  • فرایند جوشکاری قوس الکتریکی بر روی الکترود پوشش دار (SMAW)
  • فرایند جوشکاری قوس الکتریکی بر روی الکترود غیرمصرفی با محافظت گاز (GTAW)
  • فرایند جوشکاری قوس الکتریکی بر روی سیم جوش مصرفی در زیر پودر (SAW)
  • فرایند جوشکاری مقاومتی (RW)
  • فرایند جوشکاری قوس الکتریکی بر روی سیم جوش توپر مصرفی با محافظت گاز (GMAW)
  • فرایند جوشکاری قوس الکتریکی بر روی سیم جوش توخالی مصرفی با محافظت گاز (FCAW)

بازرسی در حین جوشکاری معمولا با کنترل نحوه اتصال جوش از نظر زوایای پخ سازی، فاصله ریشه اتصال و فاصله پیشانی اتصال شروع می شود. سپس بازرسی ترتیب توالی جوشکاری، استفاده از قیدها، گیره ها و سایر تمهیدات به منظور کنترل پیچیدگی ناشی از جوشکاری در ادامه ضروری است.

کنترل تمیز کاری و حذف سرباره در بین پاس های جوش و بازرسی پیش گرم کردن و حفظ درجه حرارت بین پاسی نیز لازم است. معمولاً عملیات پیش گرم برای ورق های با کربن بالاتر از 0/25 درصد و نیز برای ورق های با ضخامت بالای 20 میلی متر ضرورت پیدا می کند. بنابراین بازرسین جوش بایستی به رعایت دمای اولیه ورق و نیز دمای بین لایه های جوش توجه داشته و کنترل نمایند.به طور کلی جوشکاری در شرایط زیر مجاز نیست:

  • وقتی که درجه حرارت محیط کار کمتر از 18 درجه سانتیگراد باشد.
  • وقتی که درجه حرارت فلز پایه کمتر از صفر باشد.
  • وقتی که سطح کار مرطوب یا در معرض بارش باران یا برف باشد.
  • وقتی که کار در معرض وزش باد با سرعت زیاد است.
  • وقتی که پرسنل جوشکاری تحت شرایط غیر متعادل و سخت هستند.

بازرسی بعد از جوشکاری

آزمایشات و بازرسی های اتصالات جوش داده شده را می توان به دو گروه مخرب و غیر مخرب تقسیم کرد. در آزمون های مخرب کنترل کیفیت اتصال با تخریب قطعه همراه است اما در آزمون های غیر مخرب آسیبی به قطعه نمی رسد. تمامی آزمون های مذکور در مقاله آزمون های مخرب برای کنترل کیفیت جوش نیز استفاده می شوند. مهم ترین آزمون های غیر مخرب که پیش از این نیز در این سایت به طور کامل بررسی شده اند عبارتند از:

  • بازرسی چشمی (VT)
  • بازرسی مایع نافذ (PT)
  • بازرسی ذرات مغناطیسی (MT)

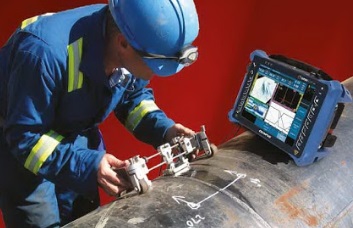

  • بازرسی التراسونیک (UT)
  • تست رادیوگرافی (RT)
  • تست جریان گردابی (ET)

مهم ترین عیوب جوش که در این مرحله باید شناسایی شوند شامل ترک، تخلخل، روی هم افتادگی، نفوذ ناقص، ذوب ناقص، ناخالصی سرباره و گرده جوش اضافی است. حال با توجه به استاندارد و سطح بازرسی مورد نظر امکان ادامه کار یا بازگشت قطعه بررسی می شود. تحلیل علل رخ دادن این عیوب و اعمال پیشگیری های بعدی به منظور جلوگیری نیز از وظایف بازرس جوش است.آزمایش ابعاد پایانی جوش نیز باید انجام شود چرا که همواره انقباض فلز جوش سبب تغییرات حجمی اتصال می شود و اگر کیفیت ابعادی مناسب نباشد می تواند خطرات جبران ناپذیری به بار بیاورد.

کدها و استانداردهای جوشکاری

طی فرایند جهانی شدن تامین کالاها و خدمات، نیاز به شناخت استانداردها بیشتر مورد توجه واقع شده است. مطابق با تعریف انجمن جوشکاری آمریکا یا AWS، استانداردهای جوشکاری مدارکی هستند که فعالیت های جوشکاری را مدیریت و هدایت می کنند. استانداردها توصیف کننده ملزومات فنی برای فرایندها، محصولات، سیستم ها و خدمات هستند. همچنین استانداردها اطلاعاتی درباره تجهیزات، روش ها و تست های مورد نیاز به ما می دهند. بنابراین در بازرسی جوش شناخت این استانداردها امری ضروریست.مهم ترین انجمن های ارائه دهنده استانداردها در این زمینه عبارتند از:

  • انجمن مهندسان مکانیک آمریکا ASME: بخش کدهای بویلر و مخازن تحت فشار (BPVC) از این استاندارد تمامی جزئیات طراحی و تولید اتصالات را آورده است.
  • انجمن جوش آمریکا AWS: این انجمن بیش از 240 کد و شیوه نامه را مطابق با توصیه نامه موسسه استاندارد آمریکا (ANSI) منتشر کرده است که در بازرسی جوش صنعتی در ایران و جهان بسیار مطرح است.
  • موسسه نفت امریکا API: قدیمی ترین و موفق ترین برنامه های استانداردسازی در اختیار این موسسه است که دارای 500 استاندارد در زمینه تأسیسات نفت و گاز است.
  • استاندارد های بریتانیا BS: این استانداردها بدنه اصلی بازرسی تأسیسات در بریتانیا را تشکیل می دهند.
  • سازمان بین المللی استاندارد سازی ISO: این موسسه با 18500 استاندارد برای مقاصد مختلف ارائه شده و سالانه بیش از 1100 استاندارد جدید منتشر می کند. بخش هایی از آن به طراحی و بازرسی جوش اختصاص یافته است.
  • موسسه استاندارد آلمان DIN: کمیته استاندارد های مربوط به جوشکاری و فرایند های اتصال این موسسه (NAS) به ارائه اصول و چارچوب های جوشکاری پرداخته است.
