آزمایش mt

جریان مغناطیسی کننده

استفاده از هر دو جریان مستقیم و متناوب برای مغناطیسی کردن قطعات در تست MT مناسب است. قدرت، جهت و توزیع میدان های مغناطیسی به مقدار زیادی وابسته به جریانی است که سبب مغناطیسی کردن می شود. در بازرسی ذرات مغناطیسی، میدانی که به وسیله جریان مستقیم تولید می شود، در داخل قطعه نفوذ می کند.

در حالی که میدان تولید شده به وسیله جریان متناوب به روی سطح یا نزدیک سطح قطعه محدود بوده که از آن به عنوان «اثر سطحی» یاد می شود. بنابراین در تست ذرات مغناطیسی، از جریان متناوب برای شناسایی ناپیوستگی های زیرسطحی استفاده نمی شود. جریان متناوب یکسو شده مناسب ترین منبع برای جریان مستقیم است. این جریان ها به صورت سه فاز و تک فاز و معمولا دارای فرکانس 50 یا 60 هرتز هستند.

تجهیزات قابل حمل تست MT به همراه منبع قدرت کم وزن می توانند به راحتی به مکان های مورد نظر برای بازرسی برده شوند. این تجهیزات قابل حمل برای استفاده از ولتاژهای متناوب 115، 230 یا 440 ولت و فراهم نمودن خروجی جریان متناوب مغناطیس کننده 750 تا 1500 آمپر طراحی شده اند.میدان مغناطیسی به وجود آمده در تست ذرات مغناطیسی بر دو نوع است:

  • طولی: زمانی که جهت میدان مغناطیسی در راستای محور قطعه باشد.
  • حلقوی: چنانچه جهت میدان مغناطیسی عمود بر محور قطعه باشد.

دستگاه یوک

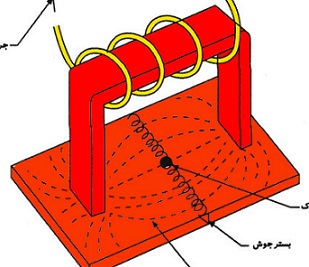

به منظور تولید جریان مغناطیسی طولی می توان از یوک استفاده نمود. یوک یک آهنربای الکتریکی است که از یک هسته مغناطیسی و یک سیم پیچ که دور آن پیچیده شده، تشکیل شده است. زمانی که جریان از سیم پیچ عبور می کند، یک میدان مغناطیسی خطی بین پایه های یوک ایجاد می نماید.

با قرار دادن دو پایه یوک در دو طرف بستر جوش و استفاده از جریان مستقیم می توان قابلیت پیدا کردن عیوب زیر سطحی که در جوش های سر به سر و بین ورق های نسبتا نازک به وجود می آیند را افزایش داد. به دلیل عدم نشت شار مغناطیسی که در حالت معمولی از دو پایه یوک صادر می شود، نتایج قابل قبولی در ردیابی عیوب زیر سطحی به دست می آید.

دستگاه پراد

برای شناسایی عیوب زیر سطحی مثل ناخالصی های جوش، حفره های گازی و عدم نفوذ در ریشه جوش، روش پراد همراه با جریان متناوب، مستقیم یا جریان نیم موج، بهترین روش است. برای پیدا کردن عیوب طولی در تست MT، پایه های پراد کنار جوش قرار می گیرند و برای پیدا کردن عیوب عرضی، پایه های پراد دو طرف جوش قرار می گیرند.

در مواردی که نگاه داشتن اتصال پراد برای دست خسته کننده است، پراد دارای گیره های مغناطیسی است که پراد را به صورت مغناطیسی روی سطح قطعه نگاه می دارند. پراد هایی که جریان مغناطیس کننده را به قطعه اعمال می کنند به صورت محکم به قطعه می چسبند و می توان یکی یا هر دو شاخه های پراد را به وسیله جریان مغناطیسی به سطح قطعه چسباند.

ذرات مغناطیسی مورد استفاده در تست MT

این ذرات بسیار ریز بوده و به منظور سهولت مشاهده آنها روی قطعه به صورت رنگی ساخته می شوند. رنگ این مواد اغلب خاکستری، سفید، قرمز، زرد، آبی و یا مشکی است. در آزمایش ذرات مغناطیسی به این مواد، ذرات مرئی گفته می شود.

یعنی علائم این مواد، زیر نور مرئی قابل مشاهده هستند. ذرات مغناطیسی ممکن است آغشته به مواد فلوئورسنت نیز باشند که در این صورت علائم زیر نور ماوراءبنفش قابل مشاهده خواهند بود. حساسیت بازرسی با ذرات فلوئورسنت بیشتر از ذرات مرئی است. نحوه اعمال ذرات مغناطیسی روی قطعه به دو صورت است:

  • به صورت پودر خشک
  • به صورت معلق در آب یا نفت

هر دو روش مزایا و محدودیت هایی دارند، ولی روش تر فلوئورسنت تر از حساسیت بیشتری برخوردار است.
