جوشکاری اصطکاکی

جوشکاری اصطکاکی به طور کلی به دو دسته تقسیم می شود:الف) جوشکاری اصطکاکی لحظه ای Inertia friction ب) جوشکاری اصطکاکی مداوم Continuous drive friction البته امروز روش های پیشرفته که ترکیبی از دو تکنیک بالاست به کار می رود هر دو نوع جوشکاری می تواند بدون توقف و به طور کامل به صورت ماشینی انجام شود و می توان پارامترهای عملیاتی را از قبل برنامه ریزی نمود.

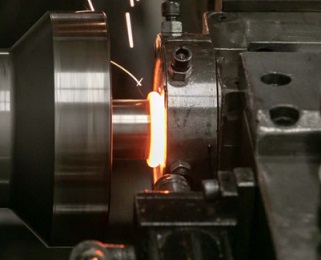

فرم لحظه ای جوشکاری اصطکاکی چرخشی شامل یک قطعه کار گیرداده شده به یک سه نظام متصل به چرخ دوار سنگین می باشد سرعت چرخش چرخ دوار به وسیله جوش های آزمایشی و استاندارد و یا از طریق فرمول های در دسترس به دست می آید. بعد از رسیدن به سرعت موردنیاز چرخ دوار از موتورها جدا می شود و قطعه کار در حال چرخش تحت نیروی فشاری به قطعه کار ساکن متصل می شود.

با تماس دو سطح انرژی جنبشی چرخ دوار از طریق اصطکاک به حرارت تبدیل می شود و به محض اینکه سرعت کاهش یافت گرمای تولیدی در سطوح هم کاهش می یابد و به جای آن گرما از طریق رسانش در قطعات پراکنده می شود با افزایش سطح مقطع تماس گشتاور در جهت مخالف شروع به افزایش می کند و سبب توقف ناگهانی حرکت دورانی چرخ دوار می شود.

جوش در حالت جامد تشکیل می گردد در این مرحله یک نیروی اضافی باعث افزایش سطح مقطع اتصال شده و کیفیت خواص مکانیکی جوش را بهبود می بخشد، انرژی موردنیاز برای یک عملیات به اندازه، شکل، وزن قطعه و سرعت چرخش چرخ دوار بستگی خواهد داشت اثر انرژی کل چرخ دوار، نیرو، سرعت بر الگوی گرمایی ایجاد شده در سطوح اتصال داده شده است.

فرم لحظه ای جوشکاری اصطکاکی چرخشی شامل یک قطعه کار گیرداده شده به یک سه نظام متصل به چرخ دوار سنگین می باشد سرعت چرخش چرخ دوار به وسیله جوش های آزمایشی و استاندارد و یا از طریق فرمول های در دسترس به دست می آید. بعد از رسیدن به سرعت موردنیاز چرخ دوار از موتورها جدا می شود و قطعه کار در حال چرخش تحت نیروی فشاری به قطعه کار ساکن متصل می شود.

با تماس دو سطح انرژی جنبشی چرخ دوار از طریق اصطکاک به حرارت تبدیل می شود و به محض اینکه سرعت کاهش یافت گرمای تولیدی در سطوح هم کاهش می یابد و به جای آن گرما از طریق رسانش در قطعات پراکنده می شود با افزایش سطح مقطع تماس گشتاور در جهت مخالف شروع به افزایش می کند و سبب توقف ناگهانی حرکت دورانی چرخ دوار می شود و جوش در حالت جامد تشکیل می گردد در این مرحله یک نیروی اضافی باعث افزایش سطح مقطع اتصال شده و کیفیت خواص مکانیکی جوش را بهبود می بخشد، انرژی موردنیاز برای یک عملیات به اندازه، شکل، وزن قطعه و سرعت چرخش چرخ دوار بستگی خواهد داشت.
