وظیفه ی شیر دروازه ای یا همان شیر کشویی، ایجاد ارتباط بین دو جریان سیال و قطع کامل آن است. شیرها به صورت نیمه باز عمل نمی کند.

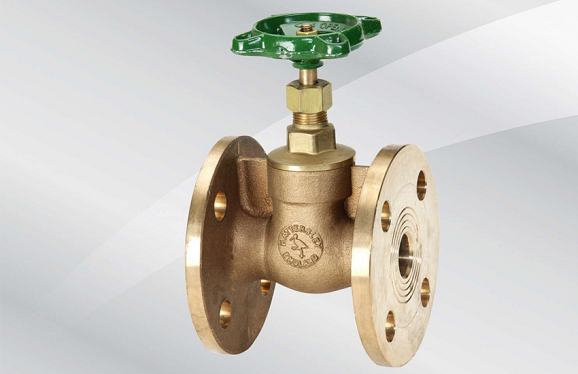

شیر_کشویی

این نوع شیرها با باید کامل باز یا بسته باشد. در این مقاله ما قصد داریم شما را با شیر کشویی و انواع آن آشنا کنیم.

عملکرد شیر کشویی یا دروازه ای چگونه است؟
شیرهای کشویی برای شروع یا قطع جریان سیال، با حرکت خطی، استفاده می شود. این شیرها، برای رساندن سطح فشار به پایین ترین سطح استفاده می شود. و قابلیت تنظیم جریان ندارد.

شیرهای کشویی، با نمونه های متفاوت و اندازه های گوناگون در بازار وجود دارد. شیرهای کشویی اجزای یکسانی دارد.

شیرهای کشوی برندهای مختلف، با یکدیگر تفاوت قیمت دارد. به طور کلی همه ی شیرهای دروازه ای، مکانیزم یکسانی دارد و تنها از نظر ساختمانی با هم متفاوت هستند.

اجزا و استانداردهای شیر دروازه ای:
همان طور که خواندید، شیر کشویی برای شروع و قطع جریان سیال، کاربرد دارد. نام دروازه (Gate) از قرار گرفتن مجرابند در برابر سیال مشتق شده است.

دسته فلکه شیر به وسیله یک مهره به ساقه شیر وصل می شود و جنبش آن در راستای عمودی محصور گردیده و چرخش آن سبب بالا آمدن و یا این که پایین رفتن stem (ساقه) و در نتیجه gate بر روی نشیمن گاه یا این که seat ring می نشیند. بخش آب بندی نیز بازدارنده خروج سیال از کنارهای ساقه گردیده و شاملpacking، gland و gland flange می باشد.

قسمتی که packing داخل آن قرار می گیرد، stuffing box گفته می شود.

ویژگی های شیر دروازه ای استاندارد:

  • کشو نشیمن گاه، به آسانی تعویض می شود.
  • وجود یاتاقان ها، سبب سهولت در باز کردن و بستن شیر دروازه ای می گردد.
  • تعویض مرتب آب بندها، برای عبور سیال با حرارت تا حدود 175 درجه سانتی گراد مورد استفاده قرار گیرد.
  • توسط گریس کاری و روغن کاری از دریچه مخصوص، کشو و نشیمن گاه شیر کشویی می توانند در برابر فشار بدنه مقاوم باشند.
  • توسط پین محور می توان از عیوب حاصل از گشتاور ناگهانی بر چرخ دستی جلوگیری کرد.

شیر کشویی یا شیر دروازه ای چیست؟
تقسیم بندی شیرهای کشویی از نظر مکانیزم عملکرد
شیرهای کشویی، از نظر کارایی، به دو نوع ثابت و متحرک تقسیم می شود.

شیر کشویی با محور متحرک:
در زمان چرخیدن فلکه، کشو و محور با هم حرکت می کنند و بالا و پایین می روند. محور این نوع شیرها در بخش مجاور فلکه پیچ شده و قسمت پیچ شده در بوش محور قرار می گیرد.

به طوری که پیچ های محور با پیچ های بوش با هم درگیر می شوند. فلکه شیر با بوش محور یکپارچه تولید می شود و هنگام گردش فلکه، بوش محور نیز به گردش می افتد.

در زمان گردش فلکه کشوی شیر با محور به سمت بالا یا پایین حرکت می کند و در نتیجه وقتی که شیر در حالت کاملاً باز باشد، محور به اندازه طول کشو از فلکه بیرون و بالاتر قرار می گیرد.

شیر کشویی با محور ثابت:
این نوع شیرها دارای محور هستند که در قسمت انتهایی پیچ می شود. فلکه ی آن ا محور شیر، به صورت یکپارچه تولید شده است. در ضمن، قسمت پیچ دار محور، درون بدنه ی شیر قرار دارد.

انواع شیر کشویی از نظر آب بندی:

  • شیر دروازه ای موازی.
  • شیر دروازه ای گوه ای.
  • شیر دروازه ای چاقویی.

انواع شیرهای کشویی از نظر جنس:

  • شیر کشویی چدنی.
  • شیر کشویی فولادی.

شیر کشویی یا شیر دروازه ای چیست؟

  • کاربردهای شیر دروازه ای.

شیرهای کشویی در جاهایی که نیاز به باز و یا بسته شدن جریان سیال باشد، مورد استفاده قرار می گیرد.
افت فشار در طول شیر دروازه ای، کم است.

شیر های دروازه ای، در محدوده زیادی از سیالات استفاده می شود.هنگام بسته شدن، آب بندی خوبی دارند.
شیرها در مایعات ویسکوز (چسبنده) مثل گریس های سبک، روغن های سنگین و سایر سیالات غیر قابل اشتعال می باشد.

مجرابند این شیر در زمان باز شدن کامل، از مسیر عبور جریان حذف می شود.

جمع بندی:
با مطالعه این مقاله، شما آموختید که شیر دروازه ای یا کشویی، یکی از مهم ترین شیر های فلکه صنعتی موجود در بازار است.

این شیر ها تحت عنوان یک اتصال در کنار انواع صافی ها، پروانه ها و غیره قرار دارد و بر اساس جنس و کارایی، انواع متفاوتی دارد.

عملکرد شیر کشویی یا دروازه ای چگونه است؟
شیرهای کشویی برای شروع یا قطع جریان سیال، با حرکت خطی، استفاده می شود. این شیرها، برای رساندن سطح فشار به پایین ترین سطح استفاده می شود. و قابلیت تنظیم جریان ندارد.

شیر کشویی یا شیر دروازه ای چیست؟
وظیفه ی شیر دروازه ای یا همان شیر کشویی، ایجاد ارتباط بین دو جریان سیال و قطع کامل آن است. شیرها به صورت نیمه باز عمل نمی کند.
