امروزه کارخانجات زیادی در حوزه ی تولید محصولات فولادی فعالیت دارند. یکی از محصولاتی که در حال حاضر به طور گسترده در اتصالات لوله های گازی استفاده می شود، سه راهی گازی می باشند.

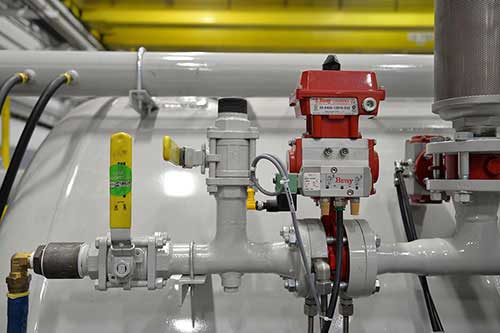

سه_راهی_گاز

معرفی سه راهی گازی:
به ابزارهای اتصال که برای انشعاب از مسیری خاص در لوله استفاده می شود، سه راهی گاز گفته می شود.

استفاده از این سه راهی ها با توجه به نوع روابط زیر از جمله:

  • تغییر دهنده مسیر حرکت.
  • تقسیم کننده.
  • انتقال دهنده.
  • انسداد دهنده.
  • کاهنده.
  • انشعاب دهنده.

استفاده می شوند.

جنس سه راهی گاز معمولا فلز یا پلیمر می باشد همچنین در مسیر لوله به صورت مساوی یا نامساوی انشعاب ایجاد می کنند.

انواع سه راهی گازی:
سه راهی های گازی به سه دسته ی کلی

  • درزدار.
  • مانیسمان.
  • جوشی.

تقسیم بندی می شوند.

درزدار:
در این نمونه ورق فولادی به شکل لوله فرم داده می شود و همچنین با استفاده از جوش محل درز به هم دیگر جوش داده می شود.

در این روش جوش دهی بدون نیاز به دستگاه الکتریکی جوش و با ذوب لبه ها از طریق جریان آمپر بالا و قرار دادن آنها به صورت لب به لب در کنار یکدیگر تولید می شود.

در روش بعدی لبه ها با استفاده از فرکانس بالا ذوب می شود و بهم جوش میخورند.

تولید سه راهی درزدار به دو دسته ی زیر تقسیم بندی می شود:

  • درزدار مساوی.
  • درزدار نامساوی.

مانیسمان:
لوله های مانیسمان نوعی لوله بدون درز می باشد که در فرآیند تولید این محصول از روش های جوش فلزی استفاده نمی شود.

مواد اولیه سه راهی های مانیسمان از شمش های فولادی گرد می باشد که تحت فرآیند نورد و کشش قرار گرفته می شود. مانیسمان با سوراخ کردن شمش استوانه ای اولیه تولید می شود.

تولید سه راهی مانیسمان نیز به دو دسته ی زیر تقسیم بندی می شود:

  • مانیسمان مساوی.
  • مانیسمان نامساوی.

جوشی:
این نوع از سه راهی یک اتصال گازی است همچنین ظاهر این سه راهی به شکل حرف T می باشد.

سه راهی جوشی برای ایجاد یک انشعاب جدید مورد استفاده قرار می گیرد.

سه راهی جوشی خود نیز به دو دسته ی:
سه راهی جوشی مساوی:
سه راهی جوشی یک اتصال گازی است که یک انشعاب جدید ایجاد می کند که سایز آن با سایز دوسر اصلی (صاف) قطعه هم اندازه است و از آن برای ایجاد یک انشعاب جدید استفاده می شود.

سه راهی جوشی نامساوی (تبدیل):
سه راهی تبدیل جوشی یک اتصال گازی است که یک انشعاب جدید ایجاد می کند که سایز آن با سایز دوسر اصلی (صاف) قطعه متفاوت است و از آن برای ایجاد یک انشعاب جدید استفاده می شود.

بررسی فرآیند تولید سه راهی گاز و تبدیل جوشی:
تولید سه راهی گاز و تبدیل جوشی با دو روش زیر انجام می شود.

  • تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد.
  • تولید سه راهی گاز و تبدیل جوشی به روش نورد گرم.

تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد:
برای تولید سه راهی گاز و تبدیل جوشی به روش نورد سرد ابتدا لوله ها در سایزهای مناسب برش میخورد سپس در قالب های بزرگ آب جایگذاری می شود.

جک های هیدرولیکی به همراه سمبه آب را با فشار از سمت نافی سه راهی خارج کرده سپس لوله به شکل یک سه راهی شکل دهی می شود.

روش سرد در مقایسه با روش گرم پر هزینه می باشد.

در روش سرد، معمولا سه راهی تا سایز 10 اینچ تولید می شود.

تولید سه راهی گاز و تبدیل جوشی به روش نورد گرم:
از لحاظ اقتصادی تولید سه راهی گاز و تبدیل جوشی به روش نورد گرم به صرفه تر می باشد.

این روش در مقایسه با روش سرد سرعت تولید پایین و سطح کیفیت سه راهی نسبت به روش سرد پایین تر می باشد.از این روش برای تولید سه راهی در سایزهای بزرگ تر از سایز 10 استفاده می شود.
