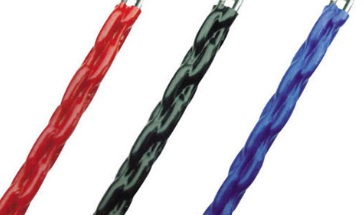

برای محاسبه وزن زنجیر جبران در آسانسور خانگی در اصفهان، ابتدا باید وزن مجموع معادل سیم بکسلها را به دست آوریم، وزن یک متر از سیم بکسل، ضرب در تعداد رشته ها؛ حال این وزن به دست آمده را، اگر در ضریب بکسل بندی ضرب کنیم، وزن هر یک متر زنجیر جبران به دست می آید!گاها پرسیده می شود که آیا وزن تراول کابل در محاسبه زنجیر جبران نقشی ندارد؟
پاسخ به این سوال، نیاز به قدری توضیح دارد!
اولا اینکه تراول کابل، در وسط چاه به وسیله یک بست تراول به دیواره چاه بسته می شود، یعنی نصف وزن تراول کابل، مشترکا روی بست وسط چاه و بست زیر کابین، اعمال می شود!از آنجا که موقع بالانس کردن کابین با کادر وزنه، کابین با تمام متعلقاتش با کادر وزنه در وسط چاه بالانس می گردد، لذا وزن تراول کابلی که در وسط چاه به کابین آویزان است، با کادر وزنه بالانس شده و نهایتا زمانی که کابین در بالاترین توقف خود است، وزنی معادل یک چهارم وزن تراول کابل، به کابین اضافه می گردد و این مقدار در اکثر پروژه های معمول، بسیار ناچیز بوده و قابل چشم پوشی ست!
در این صورت، ابتدا در محاسبه وزن زنجیر جبران، این مقدار یک چهارم از وزن تراول کابل را از وزن کل زنجیر جبران کم میکنیم و زنجیر جبران را به کابین و کادر وزنه طبق روشهای درست متصل میکنیم.
سپس از زنجیر جبران دومی باید استفاده کنیم، به طوری که وزن هر یک متر آن برابر با وزن یک متر از تراول کابل ما باشد، یک سمت این زنجیر دوم به زیر کادر وزنه، ویک سمت دیگر آن به دیواره وسط چاه، درست در همان ارتفاعی که بست تراول وسط چاه نصب شده، متصل می گردد!
|
|
|
|
