تجهیزات شبکه

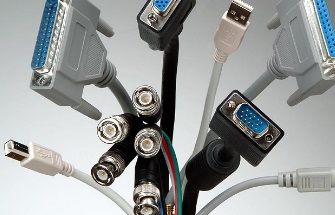

امروزه کابل های گوناگونی با ویژگی های مختلف در امور ارتباطات و انتقال داده ها به کار گرفته می شوند. با مطالعه این مقاله کاربران به شکلی اجمالی اما مفید با ویژگی های انواع مختلفی از این کابل های دیجیتال آشنا می گردند. کابل های دیجیتال در واقع همان کابل هایی اتصال هستند که برای انتقال صدا و تصویر به کار می روند.

امروزه بسیاری از تکنولوژی های همراه و غیر همراه برای اتصال به سایر دستگاه ها احتیاج به یک کابل رابط دارند و تا زمانی که این ارتباط برقرار نشود، استفاده از آن وسیله هم بی معنی خواهد بود. کابل ها یک یا چند رشته سیم یا طناب در کنار هم به صورت بسته، به هم پیچیده یا به هم بافته شده هستند که در دنیای دیجیتال، وظیفه دارند تا اطلاعات و یا انرژی را از مبدا به مقصد منتقل کنند. لطفا به ادامه این مطلب دقت نمایید:

کابل VGA

VGA در واقع حروف اختصاری عبارتی است با این معنا «آرایه های گرافیکی و ویدئویی» این نوع از کابل ها را می توان به عنوان پرسابقه ترین نوع کابل استاندارد یاد کرد که همچنان نیز کاربرد دارند. سابقه کابل VGA به سال 1987 میلادی بازمی گردد. محل کاربرد این کابل ها عموما تلویزیون ها و صفحه نمایش های رایانه ای و همچنین کارت های گرافیکی است.

درگاه VGA دارای 15 پین به صورت سه ردیفی است البته در استاندارد مینی وی جی ای (Mini-VGA) تعداد این پین ها 14 و به صورت دو ردیفی است. این درگاه داده های تصویری را به صورت آنالوگ منتقل می کند. داده های رنگ ها متمایز از همدیگر هستند، یعنی داده های مربوط به هر یک از رنگ های قرمز، سبز و آبی از طریق سه پین متفاوت ارسال می شوند. پین های یک تا سه به ترتیب وظیفه انتقال داده های مربوط به رنگ قرمز، سبز و آبی را برعهده دارند.

کابل DVI

این نوع از کابل های اتصال که در واقع از تکنولوژی دیجیتال بهره می برند وقتی وارد بازار شدند به سرعت جای اتصالات آنالوگ را گرفتند. آنها در واقع جانشین کابل های VGA شدند. کار اصلی این کابل ها اتصال نمایشگرهای دیجیتال به کامپیوتر بود. DVI یکی از رایج ترین کابل های ویدئویی و پورت هایی است که این روز ها می توانید بر روی دسکتاپ ها و یا مانیتور های LCD بیابید. از نظر ظاهری این پورت و کابل تا حدودی شبیه به کانکتور های VGA هستند، اما دارای 24 پین می باشند و از سیگنال های آنالوگ نیز همانند دیجیتال پشتیبانی به عمل می آورند.

کابل USB

این نوع از کابل در واقع در دسترس ترین و پرکاربردترین کابل هاست. در تمام وسایل دیجیتالی دست کم یک ورودی برای این نوع کابل ها وجود دارد. توجه داشته باشید که تا به امروز سه مدل از این نوع کابل ها در بازار عرضه گردیده است. نسخه نهایی این کابل ها امروزه می تواند با سرعت 5 گیگ را پشتیبانی نماید. ضمنا این کابل ها علاوه بر انتقال داده های مد نظر کاربر به عنوان تامین کننده انرژی نیز مورد استفاده قرار می گیرند.

کابل HDMI

این نوع کابل ها در واقع کابل استاندارد روزگار ما هستند و کیفیت بسیار مطلوبی را ارائه می دهند. ویژگی منحصر به فرد این کابل ها در قیاس با کابل هایی که در بالا معرفی شدند قابلیت انتقال صدا و تصویر به صورت همزمان است. در ضمن کار اصلی این کابل ها نیز انتقال سیگنال های دیجیتال است.

کابل RCA

این نوع از کابل ها همان کابل های رنگی اند که زمانی برای اتصال به تلوزیون بسیار پرطرفدار بودند. باید توجه داشت که این اصطلاح اختصاری RCA در واقع به فلز رابط سر این کابل ها اشاره دارد تا چیز دیگری. این حروف اختصاری کوتاه شده نام شرکتی است با این عنوان: Radio Corporation of America که اولین بار استفاده از این کابل ها را همه گیر کرد.

کابلIDE

این نوع از کابل ها در درون سخت افزارهای کامپیوتر کاربرد دارند. برای نمونه برای اتصال قسمت های مختلف مادربرد یک کامپیوتر از آن ها بهره گرفته می شود.

کابل ساتا SATA

این کابل ها در واقع به روز شده همان کابل های IDE هستند. اگر بخواهیم حروف اختصاری این کابل ها را نیز باز کنیم به چنین عبارتی می رسیم: Serial Advanced Technology Attachment. توضیح این که این کابل ها نسبت به کابل های IDE کارایی مطلوب تری نیز دارند. برای نمونه انتقال داده ها درکابل های ساتا سریع تر انجام می شود. این کابل ها دارای نوارهایی بلند و نازک اند که در روزگار ما با اغلب کامپیوترها سازگاری دارند. در واقع کامپیوترهای امروزی عموما با کابل های قدیمی تری مثل کابل های IDE سازگاری ندارند.

کابل Ethernet یا شبکه

این نوع از کابل ها را همه ما امروزه می شناسیم. کابل هایی که برای وصل شدن به شبکه ها مورد استفاده قرار می گیرند. پربسامدترین شکل کاربرد این کابل ها اتصال مودم و کامپیوتر است. کابل شبکه نوعی اتصال سخت افزاری شبکه است. از این کابل برای اتصالات کامپیوترها و دستگاه ها و تجهیزات شبکه از جمله اتصال دو یا چند کامپیوتر برای اشتراک چاپگرها و اسکنرها، اتصال چند سرور به سوئیچ دسترسی استفاده می شود. کابل های شبکه به چند طریق دسته بندی می شوند، یکی از این دسته بندی ها بر اساس سرعت و پهنای باند است که به دسته های مختلفی تقسیم می شوند:

  • گروه اول 5Cat ابتدایی ترین نوع این کابل ها و دارای سرعت 10 تا 100 مگابایتی با حداکثر پهنای باند 100 مگاهرتز
  • گروه دوم e 5Cat نوع به روزتر همان مدل کابل های 5Cat و دارای سرعت 1000 مگابایتی با حداکثر پهنای باند 100 مگاهرتز
  • گروه سوم 6Cat از کابل های پیشرفته دارای سرعت 1000 مگابایت در ثانیه با حداکثر پهنای باند 250 مگاهرتز
  • گروه چهارم: Cat6a دارای سرعت 10000 مگابایت در ثانیه از پر سرعت ترین کابل ها با حداکثر پهنای باند 500 مگاهرتز

تقسیم بندی کابل شبکه بر اساس ساختار داخلی

سیم جفت پیچ خورده سوکت دار و دو هادی از جنس مس، روی یک مدار و روی یکدیگر پیچیده می شوند و به جریان الکترومغناطیسی بهبود می بخشند. دو سیم با سیگنال برابر و مخالف می توانند تداخل ایجاد کنند. با این جریان، کابل تقویت می شود که برای سیگنال، نویز ایجاد می کند؛ تاب دادن و چرخاندن سیم باعث می شود اعوجاج و تداخل مغناطیسی کاهش پیدا کند.

این نوع کابل بیشتر برای مسیرهای کوتاه و متوسط به کار می رود و نسبت به کابل فیبر نوری و کواکسیال هزینه کمتری دارد.جفت پیچ خورده با محافظ را محافظ جفت پیچ خورده یا STP می نامند و به نوع بدون محافظ آن UTP گفته می شود. سیم های جفت پیچ خورده در محافظ فویل آلومینیومی قرار دارند که از تداخل سیم ها و ورود و خروج امواج مغناطیسی جلوگیری می کند. کابل اینترنت و تلفن از نوع جفت پیچ خورده برون عایق هستند.

کابل کواکسیال

کابل کواکسیال یک هادی داخلی دارد که در عایق لوله ای قرار گرفته است. یک شیلد یا هادی خارجی روی عایق به شکل خاصی بافته شده است. از کابل کواکسیال برای انتقال امواج یا فرکانس های رادیویی است و یک خط انتقال مناسب برای سیگنال های رادیویی RF است. دیگر کاربردهای آن عبارت اند از:

خطوط ارتباطی رادیویی، آنتن های گیرنده، اتصالات شبکه کامپیوتری، انتقال دیجیتال فایل های صوتی و تلوزیون کابلی.در یک کابل کواکسیال باکیفیت، بین هادی داخلی و سپر، میدان مغناطیسی انتقال سیگنال خارجی وجود دارد و شیلد خارجی از ورود و خروج امواج به داخل یا خارج کابل شبکه کواکسیال جلوگیری می کند. در ادامه به انواع اتصالات کابل شبکه کواکسیال اشاره می کنیم.

کابل های کواکسیال تنوع بسیاری دارند و در سیستم های صوتی، دیجیتال، ویدئو، RF و ماکروویو استفاده می شوند. انواع کابل های کواکسیال در برابر قطع و وصل شدن سیگنال مقاومت می کنند. برخی از اتصالات کابل شبکه کواکسیال عبارت اند از:

  • اتصال نوع F؛ از 250 مگاهرتز تا 1 گیگاهرتز که در تلویزیون و آنتن کاربرد دارد.
  • اتصال نوع N؛ بالاتر از 12 گیگاهرتز که کاربرد نظامی دارد.
  • اتصال TS و TRS؛ که برای پلاگین تلفن، تا 100 کیلوهرتز استفاده می شود.
  • اتصال RCA؛ از 10 مگاهرتز که کاربرد ویدئویی دارد.
  • اتصال؛ DIN از 5 گیگا هرتز
  • اتصال؛ APC از 18 گیگاهرتز

کابل فیبر نوری

کابل فیبر نوری زیر ساخت بسیار مناسبی برای فاصله های زیاد و داده های با حجم بالاست. هسته فیبر نوری، شیشه و پوشش لاستیکی بیرونی است و برای انتقال اطلاعات به جای سیگنال های الکتریکی از پالس نور (پرتو نور) استفاده می کند.نور در برابر سیگنال های الکتریکی تضعیف نمی شود؛ به همین دلیل این کابل برای فاصله های زیاد مناسب است. سرعت کابل فیبر نوری از10 Mbs تا 100Gbs افزایش پیدا می کند.
