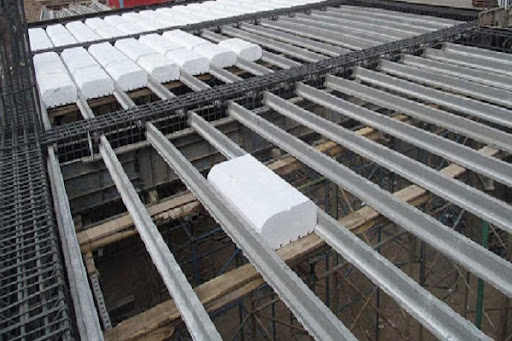

اجزای تشکیل دهنده تیرچه بتنی پیش ساخته خرپایی

تیرچه بتنی پیش ساخته خرپایی برای اینکه بتواند بارهایی که گفته شد را تحمل کند باید اجزای زیر را داشته باشد:

عضو کششی:
فولاد یا میلگرد زیرین خرپا در این نوع از تیرچه ها، به عنوان عضو کششی عمل می کند که باعث می شود هنگام حمل و نقل خود تیرچه ها طی فرآیند لنگر خمشی حاصل از وزن تیرچه، تحمل فشار کششی را داشته باشد.

همچنین این فولاد یا میلگرد، وزن مرده سقف را نیز تحمل می کند.

نکاتی که باید مورد توجه قرار گیرد:

حداقل دو عدد میلگرد کششی باید وجود داشته باشد.سطح مقطع این میلگردهای کششی باید محاسبه و تعیین گردد.

قطر میلگردهای کششی باید چیزی بین 8 میلی متر تا 16 میلی متر باشد ( نه کمتر از 8 و نه بیشتر از 16 میلی متر).

عضو کششی معمولاً از میلگردهای آجدار ساخته می شود. این امر به خاطر این است که هم در مصرف فولاد صرفه جویی شود و هم بهتر با بتن چسبندگی ایجاد کند.

میلگرد آجدار همان میلگردی می باشد که طی عملیات نورد گرم دارای برجستگی هایی شده است.

میلگردهای عرضی:
این میلگردهای عرضی در مرحله اول باربری، به همراه عضو کششی و میلگردهای بالایی، نیروی لنگر خمشی را تحمل می کنند که این نیروی لنگر خمشی از وزن خود تیرچه ایجاد می شود.

میلگردهای عرضی همچنین ایستایی لازم برای تحمل وزن مرده سقف را هم فراهم می کند.

در مرحله دوم باربری، این میلگردها بین عضو کششی خرپا و بتن پوششی پیوستگی لازم را فراهم می سازند. این میلگردها همچنین مقاومت برشی مورد نیاز تیرچه را نیز تأمین می کنند.

اجزای تشکیل دهنده تیرچه بتنی پیش ساخته خرپایی:
میلگردهای بالایی:
در مرحله اول باربری، این میلگردهای بالایی در خرپا با کمک دیگر قسمت ها، بار و وزن خود تیرچه و همچنین وزن مرده سقف را تحمل می کند.

در مرحله دوم باربری دو حالت ایجاد می شود. حالت اول اینکه اگر میلگرد بالایی در ضخامت بتن پوششی قرار گیرد و بالاتر از سطح بلوک ها باشد.

به عنوان فولاد افت حرارتی مقطع مرکب سقف، عمل می کند ولی اگر از سطح بلوک ها پایین تر باشد عملاً هیچ کاری نمی کند.

بتن پاشنه تیرچه پیش ساخته:
حداقل عرض این بتن 10 سانتی متر است و عرض آن چیزی بین 10 تا 16 سانتیمتر متغیر است و ارتفاع آن باید طوری باشد که پوشش بتنی روی میلگرد ایجاد کند.که این امر برای ایجاد مقاومت در برابر آتش سوزی بسیار ضروری است.

بتن پاشنه حداقل 250 کیلوگرم بر سانتیمتر مربع فشار را می تواند تحمل کند.

میلگردهای تقویتی:
اگر دو عدد عضو کششی پایینی برای تحمل وزن لنگر خمشی، کافی نباشد، میلگردهای دیگری را در داخل خرپا تعبیه می کنند که میلگردهای تقویتی نام دارند.

میلگردهای کمکی اتصال:
این میلگردها امکان قرار دادن بیشتر از دو عضو کششی را در پاشنه تیرچه فراهم می کنند.
