انواع شیر مانع سرریز مخازن

شیر مانع سرریز مخازن با توپی شناور (Ball float Overfill Prevention Valve)

شیر مانع سرریز مخازن (Overfill Prevention Valve) با توپی شناور بر روی دریچه ­ی ورودی سوخت به مخزن نصب می­ شود. توپی این شیرها در کف محفظه ­ی شیر قرار دارد؛ با بالا آمدن سطح جریان و رسیدن جریان به شیر، توپی روی سیال شناور شده. هنگامی که مخزن به 95% ظرفیت خود برسد توپی بالا رفته و جلوی دریچه­ ی ورودی سوخت را می­ بندد و اینگونه جریان ورودی به مخزن را قطع می­ کند.

از معایب این روش این است که هنگامی که توپی جلوی دریچه را می­ گیرد جریان دیگر به مخزن وارد نمی ­شود اما همچنان در شلنگ جریان برقرار است و می­تواند باعث ایجاد فشار بر شیر و شلنگ و تجهیزات انتقال سوخت شود. همچنین این شیر وظیفه­ ی بازیافت بخارات خروجی از مخزن را هم ایفا کرده و با پر شدن مخزن بخارهای سوخت را به خارج از مخزن هدایت می ­کند.

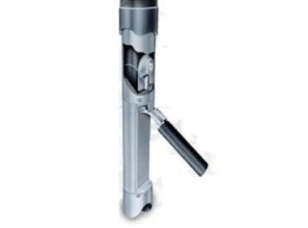

شیر مانع سرریز مخزن با بالشتک شناورPrevention Valve

شیر مانع سرریز اتوماتیک با بالشتک شناور یک شیر دو مرحله ­ای است. مرحله­ ی اول آن جریان را به­ طور چشمگیری کاهش داده تا اوپراتور را آگاه کند که مخزن تقریباً پر شده است و باید شیر خروجی جریان از تانکر حمل سوخت را ببندد. اگر اوپراتور متوجه این موضوع نشود و به آن توجهی نکند، سطح مایع در مخزن بالاتر می ­رود و در مرحله ­ی دوم نهایتاً شیر به ­طور خودکار بسته می­شود.

این شیرها دارای یک یا دو بالشتک شناور هستند که با بالا رفتن سطح مخزن و رسیدن سیال به شیر، روی آب شناور می­ شوند و دبی جریان را کاهش می­ دهند و در اثر رسیدن سطح مخزن به 95% ظرفیت اسمی، شیر به طور کامل بسته می ­شود.

راه ­های جلوگیری از آسیب شیر و مخزن

شرکت OPW در محصولات خود برای شیر مانع سرریز مخازن، جهت جلوگیری از ایجاد فشار بالای ناشی از بسته شدن شیر و صدمه دیدن مخزن و تجهیزات دو راه را پیش بینی کرده است:در مدل OPW 53VML، هنگام رسیدن سطح مخزن به 90% جریان را به مرور کم می­ کند تا افت فشار ناگهانی رخ ندهد.

در مدل OPW 30MV، سی دقیقه قبل از پر شدن مخزن شروع به کاهش جریان می ­کند.ضریب اطمینان طراحی برای شیر مانع سرریز معمولاً 1.5 در نظر گرفته می­شود. از آن جایی که این شیر به دفعات تحت فشار سیال قرار می ­گیرد لازم است تا طبق اصول تحلیل ریسک، پارامترهای عمر مفید و احتمال خرابی آن محاسبه گردد.
