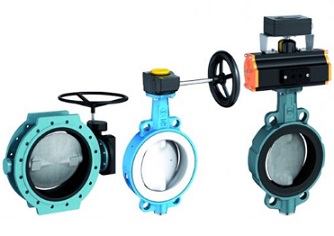

در پروژه های پایپینگ برای باز و بسته کردن جریان در شیر پروانه ای، نیرویی به اکچویتور وارد شده و این نیرو در بعضی موارد به طور مستقیم و در بعضی موارد دیگر به طور غیر مستقیم و از طریق گیربکس (Gearbox) به استم وارد شده و استم هم حرکت چرخشی در دیسک ایجاد کرده و از این طریق جریان سیال کنترل می شود.
1. شیر پروانه ای با اکچویتور دستی (اهرمی)
برای ابعاد نسبتاً کوچک که به نیروی اعمالی کم نیاز داشته و دقت عملکرد مورد انتظار از آن بالا نیست استفاده می شود. عملکرد Butterfly valve به وسیله نیروی وارد شده توسط اوپراتور صورت می پذیرد.
2. شیر پروانه ای با اکچویتور هیدرولیک
در مواقعی که نیاز به نیروی بالا و جابه جایی کم بوده و سرعت و دقت باز و بسته شدن شیر خیلی مهم نیست از عملگر هیدرولیکی استفاده شده و عملکرد Butterfly valve به وسیله نیروی هیدرواستاتیک اعمالی از طرف جک هیدرولیک به استم صورت گرفته و موجب چرخش دیسک و باز و بسته شدن شیر می شود.
3. شیر پروانه ای با اکچویتور پنوماتیک
سیستم پنوماتیک عملگر از هوای فشرده برای ایجاد نیروی لازم جهت باز و بسته کردن شیر استفاده کرده و دقت میزان باز و بسته کردن و تنظیم دبی در شیر توسط آن، مانند عملگر هیدرولیک پایین است؛ اما نیروی اعمالی توسط آن بسیار بالا بوده و در بسیاری از کاربردها از آن ها استفاده میگردد.
4. شیر پروانه ای با اکچویتور الکتریکی
در این نوع شیرها یک الکتروموتور به وسیله جریان الکتریسیته چرخیده و نیروی لازم جهت باز و بسته کردن شیر را به استم و دیسک اعمال میکند. دقت این شیرها بسیار بالا بوده و سرعت عملکرد آنها هم مناسب است. فقط در مواقعی که به نیروی خیلی زیادی احتیاج است، ممکن است الکتروموتور عملگر نتواند نیروی لازم را ایجاد کند.
|
|
|
|
