مراحل اول (ترسیم پلان ستون گذاری) و دوم (محوربندی ستون ها) رسم نقشه فونداسیون باسکولی، برای پی های نواری نیز تکرار می شوند.

ترسیم_پلان

برای ترسیم پلان فونداسیون نواری، عنوان خطوط آکس و فاصله بین خطوط را در خارج از محدوده ساختمان یادداشت کرده و مرکز ستون های مجاور را با خط چین به یکدیگر متصل کنید. پس از انجام این کارها، به سراغ مرحل سوم بروید.

ترسیم فونداسیون نواری:
در این مرحله، با توجه به موقعیت ستون ها و آکس ها، پی نواری را مطابق ابعاد ارائه شده توسط مهندس محاسب رسم کنید.

محور ستون های مجاور باید در مرکز پی نواری قرار داشته باشد. به عبارت دیگر، باید پی های میانی را به گونه ای رسم کنید که عرض آن ها از دو طرف نسبت به محوربندی ستون ها یکسان باشد.

همجواری با ساختمان های مجاور، ابعاد پی در کناره ها را محدود می کند. به همین دلیل، امکان تفاوت بین عرض پی های کناری با عرض پی های میانی وجود خواهد داشت.

ابعاد پی های کناری نیز با محاسبه میزان بار وارده و مقاومت زمین تعیین می شود. این پی ها را باید به گونه ای رسم کنید که لبه آن ها بر لبه محدوده ساختمان منطبق باشد و از آن خارج نشود.

پخ زدن گوشه ها:
محل اتصال پی های نواری در مرحله قبل به صورت تیز است. این مسئله می تواند تمرکز تنش برشی در نواحی مذکور را افزایش دهد.

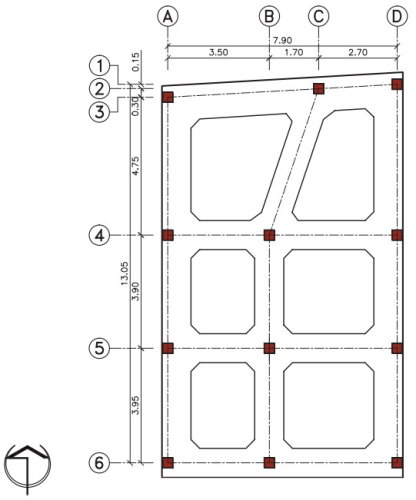

به همین دلیل، معمولا محل اتصال پی ها در ترسیم پلان فونداسیون نواری پخ زده می شود (تصویر زیر). این کار، مقاومت برشی را در تقاطع پی ها افزایش می دهد.

پخ_زدن

ترسیم بتن مگر:
بتن مگر، بتن پاکیزگی یا بتن رگلاژ، بتنی با عیارکم است که به منظور ایجاد سطح صاف و تراز مورد استفاده قرار می گیرد.

به مانند ترسیم پلان فونداسیون منفرد، به اندازه 10 سانتی متر از لبه پی ها فاصله بگیرید و محدوده اجرای بتن مگر را رسم کنید. سپس، محل خاکریزی را هاشور بزنید.

خطوط اضافی در محل های تلاقی المان های مختلف را با در نظر گرفتن هم سطح بودن یا نبودن آن ها پاک کنید.

تیپ بندی فونداسیون و تکمیل اطلاعات پلان:
در مرحله آخر ترسیم پلان فونداسیون نواری، تیپ بندی پی های نواری و تکمیل اندازه گذاری نقشه انجام می شود.

در این مرحله باید فاصله بین آکس ها را اندازه گیری کرده و اندازه طولی و عرضی پلان را بر روی خط اندازه یادداشت کنید. علاوه بر این باید کدهای ارتفاعی سطوح غیر هم سطح را نیز در محل های مناسب نمایش داد.

ترسیم پلان فونداسیون گسترده:
مشابه دو بخش قبلی، برای ترسیم پلان فونداسیون گسترده نیز پلان های آکس بندی و ستون گذاری، به عنوان مبنا در نظر گرفته می شوند.

بتن ریزی فونداسیون گسترده، به صورت صفحه ای در زیر تمام ستون ها انجام می گیرد. به همین دلیل، پلان فونداسیون ساختمان از سه طرف بر روی لبه محدوده ساختمان قرار دارد.

مهندس محاسب، ابعاد پلان از طرف چهارم (حیاط) را مشخص می کند. در این پلان، نیازی به ترسیم بتن مگر نیست.

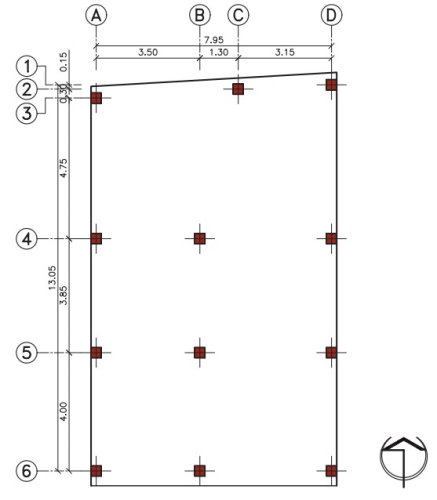

به دلیل اجرای نسبتا یکنواخت و ساده فونداسیون گسترده، رسم پلان آن ساده است. تصویر زیر، یک نمونه پلان فونداسیون گسترده را نمایش می دهد.

پخ_زدن2

از فعالیت های مهم مهندسان معماری و عمران در پروژه های ساختمانی می توان به ترسیم پلان های آکس بندی، فونداسیون، ستون گذاری، تیرریزی و مهاربندی در فازهای 1 و 2 نقشه کشی ساختمان اشاره کرد.

اغلب مهندسان از نرم افزارهای طراحی نظیر اتوکد جهت ترسیم پلان های ساختمان استفاده می کنند.

از این رو، آشنایی با کاربردهای اتوکد در نقشه کشی سازه، به عنوان یک مهارت مهم و ضروری برای مهندسان نقشه کشی در نظر گرفته می شود.
