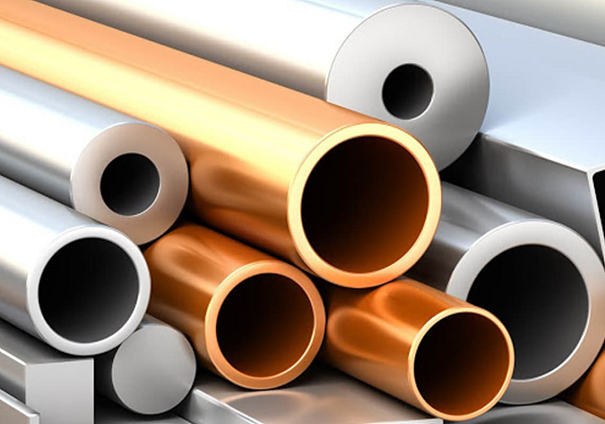

انواع لوله کدام هستند؟
لوله ها انواع زیادی دارند که هر یک برای یک کاربرد خاص یا کاربردهای مختلف مناسب هستند. این قطعات معمولا بر اساس سیستم ساخت و ماده سازنده تقسیم بندی می شوند.
لوله های بدون درز و جوشکاری شده، متداول ترین انواع لوله ها به شمار می روند:
به دلیل پیچیدگی و محدودیت های تولید، لوله های بدون درز، طول کمتری نسبت به لوله های جوشکاری شده دارند.از دیگر معیارهای تقسیم بندی لوله می توان به جنس مواد سازنده اشاره کرد.
بر اساس این معیار، پرکاربردترین لوله های صنعتی و تأسیساتی عبارت هستند از:
مشخصات لوله چگونه نمایش داده می شود؟
مشخصات لوله در نقشه های پایپینگ، معمولا با استفاده از کدی متشکل از اعداد و حروف، مشابه زیر نمایش داده می شوند:
کد بالا در هنگام نقشه خوانی و برای تشخیص قطر اسمی (عدد سمت چپ)، نوع سال عبوری، محل قرارگیری لوله، ترتیب اجرایی و الزامات لوله کشی کاربرد دارد.
قطر اسمی لوله برای سفارش آن کافی نیست. به همین دلیل، هنگام سفارش لوله، ابعاد مورد نظر معمولا به صورت زیر بیان می شوند:
عدد اول ("1)، اندازه اسمی لوله، عدد دوم (40)، عدد اسکجول و عدد سوم ("20)، طول لوله را نمایش می دهد.
تعیین این اعداد در هنگام طراحی و بیان آن ها برای سفارش لوله، با استفاده از استاندارد سایز لوله ها انجام می گیرد.
برخی از علامت های اختصاری معرف مشخصات سایز لوله ها در استانداردهای مختلف عبارت هستند از:
همان طور که مشاهده می کنید، قطر و ضخامت دیواره لوله ها از مهم ترین مشخصات معرف این قطعات هستند.
از این رو، استاندارد سایز لوله ها با استفاده از این دو کمیت، به معرفی انواع لوله های مناسب برای کاربری های مختلف می پردازند.
استاندارد سایز لوله ها کاربرد گسترده ای در انتخاب لوله های مناسب برای اجرای تأسیسات مکانیکی ساختمان دارد.
لوله های تأسیسات باید قادر به تحمل فشار سیالات عبوری باشند. این مسئله به جنس، قطر و ضخامت دیواره لوله مربوط می شود.
طراحی ابعاد مورد نیاز برای مقاومت در برابر فشار عملیاتی و انتخاب ابعاد بر اساس استانداردهای موجود، مطالبی هستند که در مبحث چهاردهم مقررات ملی ساختمان مورد بررسی قرار می گیرند.
استاندارد سایز لوله ها چیست ؟
استاندارد سایز لوله ها مبنایی برای طراحی و انتخاب لوله هایی با ابعاد استاندارد به منظور عملکرد مناسب در کاربری مورد نظر (پتروشیمی، تأسیسات ساختمان و غیره) است.
استانداردهای مختلفی برای سایز لوله ها ارائه شده اند. با این وجود، ساخت و نصب اکثر لوله های مورد استفاده در سیستم های پایپینگ مطابق با استاندارد B31 انجمن مهندسان مکانیک آمریکا (ASME) انجام می گیرد.
از شناخته شده ترین استاندارد سایز لوله ها می توان به موارد زیر اشاره کرد:
ASME:
ASTM:
ANSI:
در هنگام استفاده از استاندارد سایز لوله ها به جنس مواد، روش ساخت و شرایط عملیاتی توجه داشته باشید.
در بخش های بعدی، مهم ترین پارامترهای معرف لوله و نحوه بیان آن ها در استاندارد سایز لوله ها را معرفی می کنیم.
|
|
|
|
