چند نوع اتصال در سازه های مختلط وجود دارد؟
اتصالات در سازه ها دارای نقش اساسی می باشد و نگاهی بر زلزله های گذشته نشان می دهد که بسیاری از خسارت ها و خرابی ها ناشی از ضعف اتصالات بوده است.

چند_نوع_اتصال

متاسفانه در کشور ما بحث ضعف در اتصالات نمود بیشتری دارد و اغلب موارد شاهد خسارت های زیاد ناشی از این ضعف هستیم.

تحقیقات و آزمایشات زیادی در زمینه اتصالات در کشور مورد نیاز می باشد تا با شناخت مناسب ضعف های موجود راه کارهای مناسب برای برطرف ساختن آن ارائه شود.

سازه های مختلط با تیرآهن و ستون بتنی دارای مزایای زیادی می باشند که در قسمت قبل به بعضی از این مزایا اشاره شد.

در این سازه ها مهم ترین بخش سازه اتصالات آن می باشد. در صورت وجود اتصالات مناسب در آن ها می توان همزمان از مزایای سازه های بتنی و فولادی نظیر شکل پذیری بالای سازه های فولادی و سختی جانبی بالاتر سازه های بتنی استفاده نمود.

دسته بندی اتصالات مختلط تیرآهن و ستون بتنی:
اتصال سازه های مخالط که در آن ها از تیرهای فولادی به همراه ستون های بتن مسلح استفاده می شود را می توان با توجه به خصوصیات مختلفی مانند خصوصیات ناحیه اتصال، مکانیزم گسیختگی اتصال و شکل پذیری اتصال دسته بندی کرد.

وضعیت چشمه اتصال:
از نظر وضعیت چشمه اتصال، اتصالات مختلط به دو دسته تقسیم بندی می شوند:

الف) در این نوع اتصال ستون به صورت پیوسته از داخل چشمه اتصال عبور می کند و تیر با استفاده از وسایل اتصال دهنده به ستون متصل می شود.

جزییات مختلفی برای اتصال تیر به ستون می تواند مورد استفاده قرار گیرد که از آن جمله می توان به اتصال تیر به غلاف فولادی و غلاف فولادی به ستون و اتصال با ورق انتهایی و بولت اشاره کرد.

اتصالات فولادی:
اتصال تیر به غلاف فولادی یا ورق انتهایی مشابه اتصالات سازه های فولادی بوده که دارای انواع مختلف می باشد.

از آن جمله می توان به اتصال با نبشی و نبشی فوقانی، اتصال با جفت نبشی جان، اتصال با ورق فوقانی و تحتانی و غیره اشاره کرد.

اتصال غلاف فولادی به ستون می تواند توسط وسایل اتصال دهنده ای همچون گل میخ، میل مهار و یا وسایلی که فقط برش را به چشمه اتصال انتقال می دهند مانند نبشی و ناودانی استفاده کرد.

استفاده از غلاف فولادی در ناحیه اتصال باعث ایجاد محصور شدگی در چشمه اتصال می شود که خود باعث افزایش مقاومت فشاری و برشی چشمه اتصال می شود.

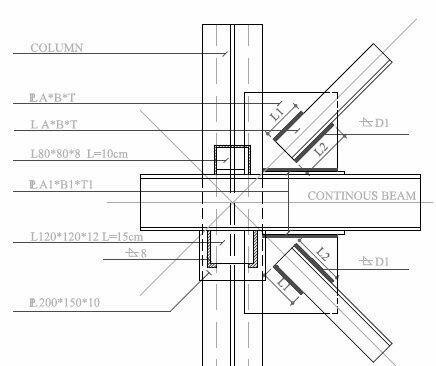

ب) اتصال با تیر عبوری از ناحیه اتصال:
در این نوع اتصالات تیر به صورت پیوسته از داخل چشمه اتصال عبور می کند.

البته در اتصالات میانی که تیر از دو طرف وارد ناحیه اتصال می شود یکی از تیرها به صورت پیوسته و دیگری به صورت ناپیوسته از ناحیه داخل چشمه اتصال عبور می کند.

در بعضی از موارد برای سهولت در اجرای سازه اسکلت فولادی ضعیفی برای برپاسازی مورد استفاده قرار می گیرد که در این موارد تیر به پروفیل موجود به روش های مختلف اتصال داده می شود و ستون بتن مسلح در اطراف این پروفیل اجرا می گردد.
