دو نوع قاب به عنوان سیستم قاب فلزی برای اتصال نمای سنگی مرسوم است. نوع اول از اعضای منفرد که به سازه متصل می شوند، تشکیل شده است. معمولاً به آن استاد می گویند و دیگری یک مجموعه پیش ساخته با ابعاد بزرگ به سازه متصل می شود، به آن خرپا می گویند.هر دو سیستم می توانند از مقاطع سازه ای نورد شده استاندارد یا مقاطع فولادی گالوانیزه سنگین با نورد سرد یا مقاطع پیش ساخته آلومینیومی برای انطباق با مهار و اتصالات سازه ای ساختمان ساخته شوند.
سیستم استاد
طول های متداول استاد ها معمولاً به اندازه ارتفاع طبقه یا مضرب صحیحی از آن است. این سیستم باید برای حداکثر جابه جایی نسبی مجاز طبقات سازه، طراحی شود.

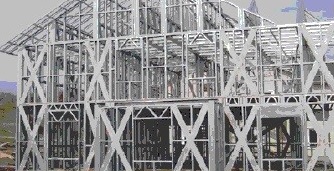

سیستم خرپا
مجموعه های خرپای فلزی با سرعت زیاد به سازه متصل شود و قابلیت عایق بندی خوبی دارند. وزن سبک تر آن می تواند یکی از ملاحظات اصلی در ساختمان های بلند مرتبه هنگام درنظر گرفتن بار زلزله باشد.خرپاها را می توان در اندازه ارتفاع طبقه یا عرض دهانه های سازه یا بزرگ تر طراحی نمود.
برای حالتی که به اندازه ارتفاع طبقه باشد یا در حالت چند دهانه و چند طبقه، طراحی مشابه استادهای منفرد کف تا کف است. در طراحی برای عرض دهانه ها، به دلیل تغییر شکل الاستیک در لبه های دال، چرخش تیرهای لبه باربر یا تأثیرات بلند مدت نظیر خزش سازه های بتنی، پیچیدگی های بیشتری پدید می آید.
ویژگی ها و مشخصات فنی کلی و حدود قابل پذیرش سنگ نما
برای نماسازی ساختمان ها باید از سنگ هایی استفاده کرد که مشخصات زیر را داشته باشند.
|
|
|
|
