انواع قاب خمشی کدام هستند؟
قاب خمشی معمولی (OMF)، متوسط (IMF) و ویژه (SMF) از انواع اصلی قاب های خمشی هستند.

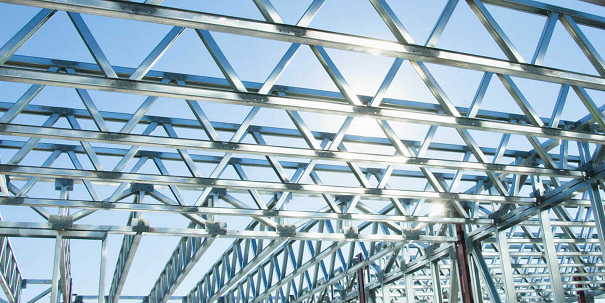

قاب_خمشی_ویژه

البته انعطاف پذیری بالای این سیستم ها، امکان به کارگیری آن ها دیگر سیستم های باربر جانبی به صورت سیستم دوگانه یا ترکیبی مانند قاب خمشی-مهاربند، قاب خمشی-دیوار برشی و قاب خمشی-خرپا را نیز فراهم می کند.

قاب خمشی معمولی چیست؟
«قاب خمشی معمولی» (Ordinary Moment Frame) یا به اختصار «OMF»، یکی از انواع سیستم های باربر جانبی لرزه ای است که معمولا در ساختمان های یک طبقه مورد استفاده قرار می گیرد.

شکل پذیری مورد انتظار در این سیستم حداقل بوده و از طریق تغییر شکل های دورانی فرا ارتجاعی کم در انتهای عضوهای اصلی و تسلیم برشی در ناحیه چشمه اتصال تامین می شود.

به عبارت دیگر، توانایی قاب خمشی ساده در برابر تحمل بارهای جانبی کم است. از این رو، این سیستم فقط در نواحی دارای سطح لرزه خیری پایین مورد استفاده قرار می گیرد.

به دلیل عملکرد پایین قاب خمشی معمولی در برابر جابه جایی های جانبی، سخت گیری زیادی بر روی مطابقت آن با الزامات طراحی لرزه ای نمی شود.

به علاوه، الزامی برای استفاده از اتصالات پیش تایید شده در این سیستم وجود ندارد. برای تحمل بارهای ثقلی نیز می توان از عملکرد مختلط بین تیر فولادی با دال بتنی متکی بر آن استفاده کرد.

قاب خمشی متوسط چیست؟
«قاب خشمی متوسط» (Intermediate Moment Frame) یا به اختصار «IMF»، یکی دیگر از سیستم های باربر جانبی لرزه ای است که عملکرد بهتری نسبت به قاب خمشی معمولی دارد.

شکل پذیری مورد انتظار در این سیستم نیز محدود بوده و از طریق تغییر شکل های دورانی فرا ارتجاعی کم در انتهای عضوهای اصلی و تسلیم برشی در ناحیه چشمه اتصال تامین می شود.

این سیستم برای ساختمان سازی در نواحی دارای سطح لرزه خیزی متوسط تا پایین مورد استفاده قرار می گیرد.

استفاده از اتصالات گیردار پیش تاییدشده یا انجام آزمایش کنترل کیفیت اتصالات در قاب خمشی متوسط الزامی است.

رعایت این مسئله، امکان تحمل تغییر مکان جانبی نسبی طبقات با زاویه 0.02 رادیان را فراهم می کند.

با رعایت الزامات اتصالات گیردار پیش تاییدشده در این سیستم می توان از عملکرد مختلط بین تیر فولادی با دال بتنی متکی بر آن برای تحمل بارهای ثقلی استفاده کرد.

قاب خمشی ویژه چیست؟
«قاب خشمی ویژه» (Special Moment Frame) یا به اختصار «SMF»، از بهترین و قویترین سیستم های باربر جانبی لرزه ای است که به طور ویژه برای تحمل بارهای دینامیکی بزرگ مورد استفاده قرار می گیرند.

شکل پذیری مورد انتظار از این سیستم بسیار بالا است. این شکل پذیری توسط تغییر شکل های دورانی فرا ارتجاعی زیاد در انتهای تیرها، تسلیم برشی کم در ناحیه چشمه اتصال و تغییر شکل های فرا ارتجاعی دورانی در ستون های تراز پایه تامین می شود.

این سیستم برای ساختمان سازی در نواحی دارای سطح لرزه خیزی متوسط تا بسیار زیاد مورد استفاده قرار می گیرد.

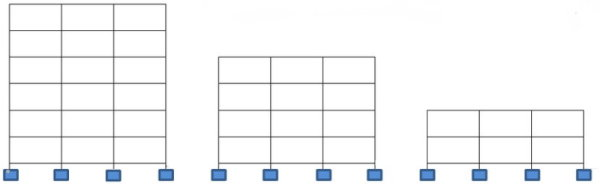

سیستم_های_قاب_خمشی

استفاده از اتصالات گیردار پیش تاییدشده به همراه انجام آزمایش کنترل کیفیت در قاب خمشی ویژه الزامی است.

رعایت این مسئله، امکان تحمل تغییر مکان جانبی نسبی طبقات با زاویه 0.04 رادیان را فراهم می کند.

با رعایت الزامات اتصالات گیردار پیش تاییدشده در این سیستم می توان از عملکرد مختلط بین تیر فولادی با دال بتنی متکی بر آن برای تحمل بارهای ثقلی نیز استفاده کرد.

مقایسه قاب خمشی معمولی، متوسط و ویژه:
به منظور جمع بندی انواع اصلی قاب های خمشی، ویژگی های آن ها را با هم مقایسه می کنیم:

قاب خمشی معمولی:

  • سازه های یک طبقه و کوتاه با حداکثر ارتفاع مجاز 15 متر در ساختمان های اسکلت فولادی و بتن آرمه.
  • تغییر شکل غیر الاستیک کم.
  • عدم نیاز به تایید اتصالات بر اساس الزامات لرزه ای.
  • اهمیت ساختمان متوسط تا کم.
  • خطر نسبی زلزله کم.

قاب خمشی متوسط:

  • سازه های یک طبقه تا چند طبقه با حداکثر ارتفاع مجاز ساختمان 50 متر برای اسکلت فولادی و 35 متر برای اسکلت بتن آرمه.
  • تغییر شکل غیر الاستیک کم تا متوسط با تغییر مکان جانبی مجاز 0.02.
  • نیاز به تایید اتصالات بر اساس رعایت الزامات لرزه ای در ساختمان هایی با اهمیت متوسط تا زیاد
  • اهمیت ساختمان متوسط تا کم.
  • خطر نسبی زلزله کم تا متوسط (مجاز به اجرای ساختمان چند طبقه) و زیاد (مجاز به اجرای ساختمان یک طبقه و سبک).

قاب خمشی ویژه:

  • سازه های یک طبقه تا چند طبقه با حداکثر ارتفاع مجاز ساختمان 200 متر برای اسکلت فولادی و بتن آرمه.
  • تغییر شکل غیر الاستیک کم تا متوسط با تغییر مکان جانبی مجاز 0.04.
  • نیاز به تایید اتصالات بر اساس رعایت الزامات لرزه ای.
  • اهمیت ساختمان بسیار زیاد تا متوسط.
  • خطر نسبی زلزله متوسط تا بسیار زیاد.

بر اساس استاندارد 2800 ایران، پارامترهای طراحی انواع قاب خمشی باید مطابق با جدول زیر باشد.

نوع سیستم، ضریب رفتار ساختمان، ضریب بزرگنمایی تغییر مکان جانبی

  • قاب خمشی ویژه فولادی (بتن آرمه) 7.5 (7.5) 5.5 (4.5).
  • قاب خمشی متوسط فولادی (بتن آرمه) 5 (5) 4 (4.5).
  • قاب خمشی معمولی فولادی (بتن آرمه) 3.5 (3) 3 (2.5).

نکته: ضریب اضافه مقاومت در طراحی اعضای قاب های خمشی در صورت تشدید بارهای لرزه ای برابر با 3 است.
