جدول پروفیل ساختمانی

جدول پروفیل ساختمانی یا جدول اشتال چیست ؟
«جدول اشتال» (Stahlbau Profile) یا جدول پروفیل ساختمانی، جدولی حاوی اطلاعاتی نظیر طول، عرض، ارتفاع، ضخامت، مساحت، وزن واحد، ممان اینرسی و دیگر مشخصات استاندارد انواع پروفیل های فولادی است.

مهندسان با استفاده از جداول اشتال و نتایج به دست آمده از تحلیل ها، پروفیل استاندارد مناسب برای اجرای سازه فولادی را انتخاب می کنند.

اغلب استانداردها و کتاب های مهندسی عمران در حوزه سازه های فولادی، پیوستی را به جداول پروفیل های ساختمانی اختصاص می دهند.

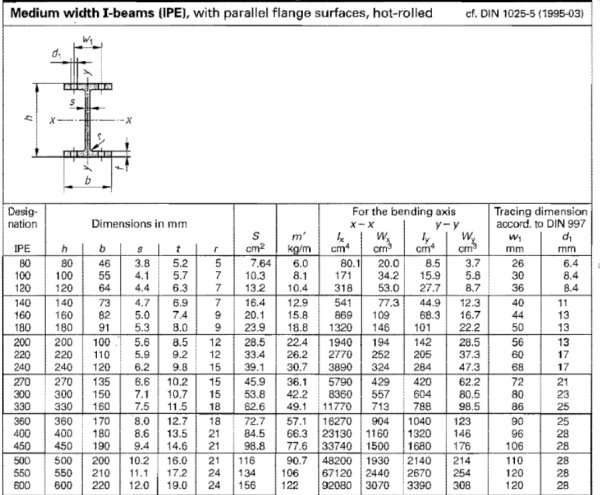

به عنوان مثال، تصویر زیر، نمونه ای از یک جدول اشتال برای تیر بال پهن متوسط یا IPE نورد گرم با بال های موازی، مطابق با استاندارد DIN 1025-5 است.

در جدول بالا، ستون اول (ستون سمت چپ)، عنوان پروفیل را بر اساس ارتفاع کلی نمایش می دهد.

به عنوان مثال، پروفیل IPE 160 (یکی از پرکاربردترین پروفیل های ساختمانی)، دارای ارتفاع بال تا بال 160 میلی متر است.

دیگر اطلاعات موجود در این جدول عبارت هستند از:

• h: ارتفاع پروفیل (سطح بالایی بال بالایی تا سطح پایینی بال پایینی).
• b: عرض پروفیل (میلی متر).
• s: ضخامت جان (میلی متر).
• t: ضخامت بال (میلی متر).
• r: شعاع کنج اتصال جان و بال (میلی متر).
• S: مساحت سطح مقطع پروفیل (سانتی متر مربع).
• ‘m: چگالی وزنی خطی (وزن هر متر از پروفیل بر حسب کیلوگرم).
• Ix: ممان اینرسی حول محور x-x (سانتی متر به توان چهار).
• Wx: اساس مقطع حول محور x-x (سانتی متر مکعب).
• Iy: ممان اینرسی حول محور y-y (سانتی متر به توان چهار).
• Wy: اساس مقطع حول محور y-y (سانتی متر مکعب).

علامت برخی از پارامترهای بالا در استانداردهای مختلف متفاوت است. با این وجود، اغلب استانداردها، مشخصات ثابتی را برای پروفیل های فولادی ارائه می کنند.

هنگام طراحی عضوهای سازه های فولادی، مقادیر به دست آمده از محاسبات با مشخصات جداول اشتال مقایسه می شوند.

معمولا، مقادیر حاصل از محاسبات دقیقا مطابق با اعداد درون جداول نیستند.

از این رو، همیشه باید پروفیل بزرگ تر از نتایج به دست آمده از محاسبات را برای مراحل بعدی تحلیل و طراحی انتخاب کرد.

به عنوان مثال، اگر مقادیر طراحی بین ابعاد پروفیل های IPE 160 و IPE 180 باشد، پروفیل به IPE 180 عنوان مبنای مراحل بعدی تحلیل و طراحی در نظر گرفته می شود.
