«مشخصات پایپینگ» (Piping Specifications یا Pipe Specs)، دستورالعمل های دقیقی هستند که برای طراحی، ساخت و نصب اجزای مختلف سیستم های لوله کشی مورد استفاده قرار می گیرند.
هر پروژه ای، مشخصات لوله کشی مختص به خود را دارد. این مشخصات، به منظور حفظ یکپارچگی و پیوستگی فازهای مختلف پروژه نوشته می شوند.
سیالی عبوری از لوله، خصوصیات مواد، دما و فشار طراحی در حین تکمیل مشخصات پایپینگ مد نظر قرار داده می شوند.
برای تعیین بسیاری از پارامترها با توجه به مشخصات پایپینگ، شرایط عادی عملیاتی در نظر گرفته می شود.
این مشخصات توسط اغلب واحدها مورد استفاده قرار می گیرند.
از کاربردهای مشخصات لوله کشی می توان به موارد زیر اشاره کرد:
مهندسان و طراحان از این اطلاعات برای تعیین قطر، کلاس و ابعاد لوله، اتصالات، شیرآلات و دیگر قطعات استفاده می کنند.
داده های مشخصات لوله کشی برای تحلیل تنش لوله و اطمینان از قراگیری تنش ها در محدود مجاز تعریف شده توسط استاندارد نیز کاربرد دارند.
واحد تدارکارت از مشخصات پایپینگ برای خرید تجهیزات و قطعات مناسب استفاده می کند.
سازندگان و جوشکاران، این اطلاعات را به عنوان مبنای انتخاب مواد مناسب برای ایجاد اتصالات مد نظر قرار می دهند.
به طور کلی، مشخصات پایپینگ برای تعیین بسیاری از پارامترهای دخیل در طراحی و اجرای سیستم های لوله کشی مورد استفاده قرار می گیرند. برخی از این پارامترها عبارت هستند از:
نقشه ایزومتریک پایپینگ چیست؟
«نقشه های ایزومتریک پایپینگ» (Piping Isometrics یا Isos)، نمایش تصویری سیستم های لوله کشی هستند.
این نقشه به تصویرسازی ذهنی سیستم های پایپینگ برای طراحی، تدارکات، ساخت و اجرای بهتر پروژه در فازهای مختلف کمک می کنند.
نقشه های ایزومتریک، از خطوط ساده با مقیاس غیر واقعی رسم می شوند. البته مقیاس ابعاد خطوط دارای نسبت های برابر است. در این نقشه ها، رسم مولفه های اصلی سیستم در راستای سه محور ایزومتریک انجام می گیرد.

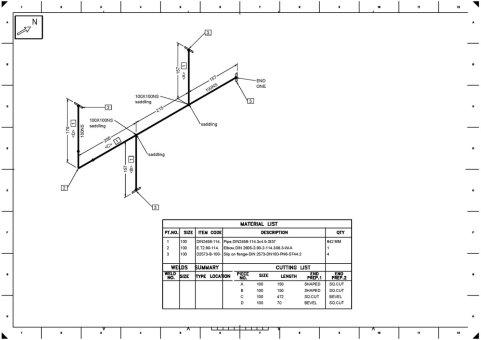

یکی از این محورها به صورت عمودی و محورهای دیگر دارای زاویه 30 درجه نسبت به افق هستند. تصویر زیر، تبدیل یک تصویر سه بعدی از یک سیستم لوله کشی ساده به نماهای ایزومتریک را نمایش می دهد.
مهم ترین مرحله برای رسم نقشه های ایزومتریک، تعیین جهت شمال به عنوان یکی از محورهای اصلی است.
با این کار، دو محور دیگر نیز به طور خودکار تعیین خواهد شد. جزئیات سیستم پایپینگ نظیر مواد و کلاس، در نقاط گره ای یا راهنمای نقشه یادداشت می شوند.
به نقطه تغییر جهت لوله، «نقطه برگشت» (Turning Point) می گویند و در نقشه آن را با TP نمایش می دهند.
این نقطه، بیانگر استفاده از زانویی برای تغییر جهت جریان است. در تصویر بالا، چندین TP وجود دارند.
|
|
|
|
