نرم افزار تحلیل تنش پایپینگ چیست؟
امروزه با پیشرفت توان محاسباتی کامپیوترها، نرم افزارهای زیادی برای طراحی و تحلیل تنش سیستم های لوله کشی صنعتی ارائه شده اند.

نرم_افزار_تحلیل_تنش

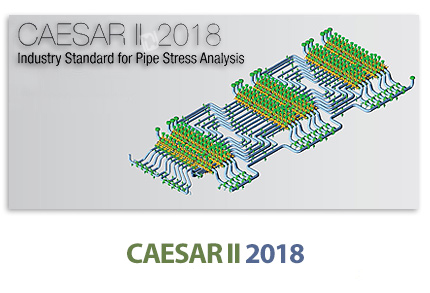

نرم افزار «سزار 2» (Caesar II)، محبوب ترین و گسترده ترین نرم افزار مورد استفاده در حوزه مهندسی پایپینگ است.

از قابلیت ها و مزایای نرم افزار سزار می توان به موارد زیر اشاره کرد:

صرفه جویی در زمان مدل سازی:
دیتابیس بزرگ نرم افزار، تمام مدل های استاندارد را در برمی گیرد. بسیاری از این مدل ها فقط با یک کلیک قابل ایجاد هستند.

عملکرد مناسب:
بهینه بودن توان گرافیکی نرم افزار، امکان ایجاد بدون مشکل مدل های بزرگ را فراهم می کند. سزار از سیستم تحلیل تنش پیشرفته بهره می برد.

  • حالت های بارگذاری متنوع و کامل.
  • سازگاری با نرم افزارهای تحلیل المان محدود.
  • سازگاری با نرم افزارهای ترسیمی معروف نظیر اتوکد.

برخی دیگر از نرم افزارهای تحلیل تنش پایپینگ عبارت هستند از:

  • اتوپایپ (Autopipe).
  • CAEPIPE.
  • ROHR2.
  • PEPS.
  • PASS/START-PROF.

داده های ورودی تحلیل تنش پایپینگ چه هستند؟
پیش نیاز اجرای تحلیل تنش سیستم های لوله کشی صنعتی، آماده سازی کامل مدارک و اطلاعات مورد نیاز است.

داده های جمع آوری شده توسط واحدهای دیگر به عنوان ورودی در این تحلیل ها مورد استفاده قرار می گیرند.

از ورودی های ضروری نرم افزارهای تحلیل تنش پایپینگ می توان موارد زیر را نام برد:

  • نقشه ایزومتریک تنش (واحد طراحی).
  • جدول نامگذاری خط (LDT) یا لیست خط به همراه P&ID (واحد فرآیندی).
  • نقشه جانمایی (GA) و جزئیات تجهیزات (واحد مکانیک).
  • مشخصات مکانیک خاک برای تحلیل وضعیت زمین/زیر زمین (واحد عمران).
  • استانداردهای محدودیت بار نازل.
  • پلان های محدوده برای تعیین نقاط دارای بیشترین ارتفاع و جهت گیری تجهیزات.
  • استاندارد معیار طراحی.

فرآیند تحلیل تنش پایپینگ چگونه است؟
تحلیل تنش سیستم های لوله کشی معمولا به صورت زیر انجام می شود:

  • بررسی یکپارچگی سیستم پایپینگ.
  • عددگذاری گره ها بر روی نقشه ایزومتریک تنش.
  • پر کردن پارامترهای طراحی نظیر دمای طراحی، فشار طراحی، دمای عملیاتی، حداقل دما، چگالی سیال، جنس مواد، ابعاد خط، ضخامت خط، ضخامت عایق، چگالی عایق، حد مجاز خوردگی و غیره در نقشه ایزومتریک تنش.
  • مدل سازی سیستم پایپینگ از روی نقشه ایرومتریک تنش.
  • تحلیل سیستم و گرفتن خروجی نتایج.

خروجی های تحلیل تنش پایپینگ چه هستند؟
پس از ورود داده های مورد نیاز نرم افزار و اجرای تحلیل تنش، خروجی های زیر را می توان دریافت کرد و آن ها را با واحدهای مربوطه مورد بررسی قرار داد:

  • تغییر نهایی نقشه های ایزومتریک.
  • بارهای ساپورت (واحد عمران).
  • جدول داده های آویز فنری.
  • جدول داده های تکیه گاه های ویژه.
  • نقشه های SPS.
  • اطلاعات نهایی تنش ها.

یکی از کاربردهای اصلی تحلیل تنش پایپینگ، انتخاب نوع و محل قرارگیری تکیه گاه لوله برای جلوگیری از اعمال تنش های مخرب بر روی سیستم است.
