آزمایش مدول الاستیسیته بتن چیست و چگونه اجرا می شود؟
مدول الاستیسیته یا ارتجاعی، معیاری برای تشخیص میزان صلبیت و تغییرشکل پذیری یک ماده است. مدول الاستیسیته بتن، نسبت تنش اعمال شده بر کرنش به وجود آمده را نمایش می دهد.

آزمایش_بتن

آزمایش تعیین مدول الاستیسیته، در محیط آزمایشگاه، بر روی نمونه های استوانه ای و مطابق با استاندارد 525 ایران یا ASTM C469 انجام می شود.

مبنای این آزمایش، بررسی تغییر شکل نمونه در بارگذاری های مختلف و رسم منحنی تنش-کرنش آن است.

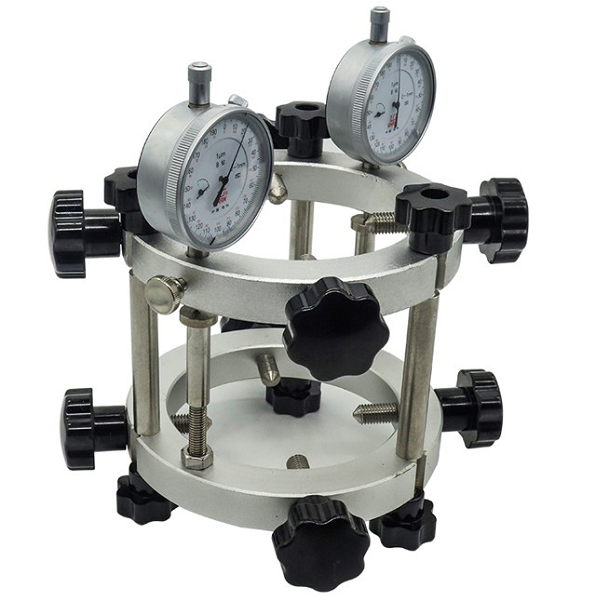

دستگاه مورد استفاده برای اجرای آزمایش مدول الاستیسیته بتن، «فشردگی سنج» (Compressometer) یا دستگاه اندازه گیری تغییر شکل طولی است.

آماده سازی فشردگی سنج مطابق مراحل زیر انجام می شود:

  • سر هم کردن بدنه دستگاه با کنار هم نگه داشتن قاب های بالایی و پایینی فشردگی سنج توسط میله های محوری.
  • سفت کردن میله های محوری و شل کردن پیچ های موجود بر روی قاب های بالایی و پایینی.
  • قرار دادن نمونه به صورت صاف و تراز شده درون فشردگی سنج.
  • سفت کردن پیچ ها.
  • باز کردن پیچ های بالایی و پایینی میله های محوری و درآوردن آن ها.

پس از آماده سازی فشردگی سنج و نمونه، آزمایش مدول الاستیسیته بتن مطابق مراحل زیر انجام خواهد شد:

  • قرار دادن فشردگی سنج به همراه نمونه در دستگاه مقاومت فشاری.
  • اعمال بار به صورت پیوسته (بدون شوک) و با نرخ حدود 14 مگاپاسکال بر دقیقه یا حدود 250 کیلوپاسکال بر ثانیه.
  • توقف بارگذاری با رسیدن میزان بار به حدود 40 درصد مقاومت نهایی میانگین نمونه های قبلی.
  • یادداشت عملکرد گیج.
  • آماده سازی نمونه بعدی و اعمال بارگذاری مطابق مراحل قبلی.
  • یادداشت بار در کرنش طولی 50 میکرون و تغییر طول جانبی در 40 درصد مقاومت نهایی میانگین.
  • تکرار آزمایش برای نمونه بعدی (در صورت نیاز به دقت بالا).
  • رسم منحنی تنش-کرنش.

شیب منحنی تنش-کرنش به دست آمده از نتایج آزمایش های بالا، مدول الاستیسیته بتن را نمایش می دهد.

مقدار مدول الاستیسیته بتن با توجه به نوع آن متفاوت است و معمولا بین 14 تا 41 گیگاپاسکال تغییر می کند.
