الزامات اجرایی و دتایل سقف کامپوزیت چه هستند؟
بخش «الزامات طراحی اعضای با مقطع مختلط» در مبحث دهم مقررات ملی ساختمان (طرح و اجرای ساختمان های فولادی)، به معرفی دستورالعمل های طراحی اعضای مختلط (مرکب یا کامپوزیت) متشکل از نیمرخ فولادی نورد شده یا ساخته شده از ورق، محیط یا محاط در بتن که به صورت توام عمل می کنند (حالت مرسوم سقف های کامپوزیت) و اعضای خمشی با مقطع فولادی با دال بتنی متکی بر آن به همراه برشگیر (حالت مرسوم سقف های کامپوزیت عرشه فولادی) می پردازد.

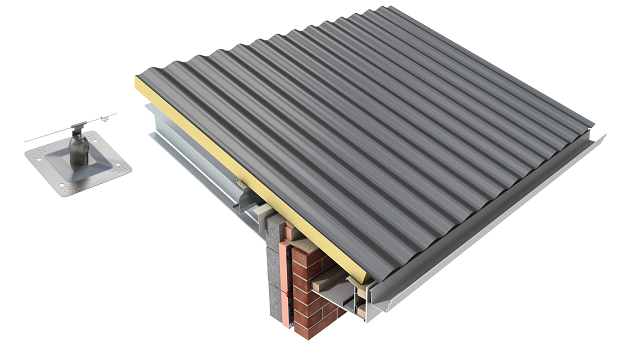

سقف_کامپوزیت

الزامات مربوط به پوشش بتن روی آرماتور، وصله آرماتور، فواصل آرماتورها، خم آرماتورها و مقاومت برشی اجزای بتنی نیز با توجه به مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمان های بتن آرمه) تعیین می گردد.

در ادامه، به معرفی الزامات اجرایی و مشخصات مصالح مورد نیاز برای ساخت سقف های کامپوزیت می پردازیم.

اجرای برشگیر مورد استفاده در سقف کامپوزیت چگونه است؟
در اجرای سقف های کامپوزیت، معمولا از برشگیر به منظور درگیری بهتر و افزایش اتصال برشی بین بتن و فولاد استفاده می شود. برشگیرهای مرسوم در اجرای این نوع سقف ها، به صورت ناودانی یا گل میخ هستند.

مطابق الزامات مبحث دهم مقررات ملی ساختمان، برشگیرهای مورد استفاده در سقف های کامپوزیت باید دارای مشخصات زیر باشند:

  • قطر گل میخ نباید از 2.5 برابر ضخامت ورق فلزی بیشتر باشد؛ مگر اینکه گل میخ دقیقا در امتداد جان مقطع فولادی (تیر نگهدارنده) قرار بگیرد.
  • برای برشگیرهای نصب شده داخل کنگره (قسمت تو رفتگی ورق)، حداقل فاصله گل میخ تا بال بالایی ورق، 20 میلی متر برای بتن معمولی و 25 میلی متر برای بتن سبک باشد.
  • برشگیرها باید حداقل 25 میلی متر پوشش جانبی از بتن داشته باشند.
  • حداقل فاصله مرکز به مرکز گل میخ در در هر امتداد، چهار برابر قطر گل میخ باشد.
  • حداکثر فاصله مرکز به مرکز گل میخ، 30 برابر قطر گل میخ باشد.
  • حداکثر فاصله مرکز تا مرکز برشگیرهای نوع ناودانی، 500 میلی متر باشد.
  • گل میخ باید از طریق ورق فولادی با به طور مستقیم به تیر نگهدارنده جوش داده شود.
  • گل میخ باید بر روی تیر فولادی به خوبی ذوب شود.

اجرای بتن مورد استفاده در سقف کامپوزیت چگونه است؟
بتن مورد استفاده در سقف کامپوزیت معمولا از نوع معمولی یا سبک است. مطابق الزامات مبحث دهم مقررات ملی ساختمان، مشخصات عرض و ضخامت دال بتنی مورد استفاده در سقف های کامپوزیت باید به صورت زیر باشد:

  • حداقل ضخامت دال بتنی، 80 میلی متر باشد.
  • ضخامت دال بتنی روی بخش فوقانی ورق نباید کمتر از 50 میلی متر باشد.
  • عرض موثر دال بتنی که در هر طرف، تیر با آن به صورت مختلط عمل می نماید، حداکثر یک هشتم دهانه تیر (فاصله مرکز به مرکز تکبه گاه های تیر) باشد.
  • عرض موثر دال بتنی، حداکثر به اندازه نصف فاصله محور تیر تا محور تیر مجاور باشد.
  • عرض موثر دال بتنی، حداکثر به اندازه فاصله محور تیر تا لبه دال باشد.
  • پوشش بتن روی گل میخ نباید کمتر از 15 میلی متر باشد.

اجرای ورق فولادی مورد استفاده در سقف کامپوزیت چگونه است؟
مطابق الزامات مبحث دهم مقررات ملی ساختمان، مشخصات ورق فولادی مورد استفاده در سقف های کامپوزیت باید به صورت زیر باشد:

  • ارتفاع اسمی ورق های فولادی نباید از 75 میلی متر بیشتر باشد.
  • چنانچه ارتفاع اسمی ورق های فولادی 40 میلی متر یا بیشتر باشد، پهنای متوسط کنگره های پر شده با بتن نباید کمتر از 50 میلی متر باشد.
  • در صورت استفاده از گل میخ اضافی، پهنای کنگره باید به اندازه 4 برابر قطر گل میخ افزایش یابد.
  • ورق فولادی باید در فواصل حداکثر 450 میلی متری بر روی تیر فولادی مهار شوند.
