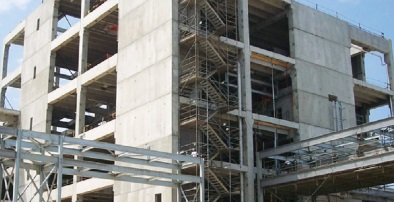

قاب خمشی

یکی از عومل تعیین کننده و گاه محدود کننده در اجرای ساختمان های بتنی به ویژه ساختمان های پیش ساخته، اتصالات این نوع سازه ها است. با توجه به اهمیت اتصالات در دستیابی به عملکرد مطلوب و قابل قبول قاب های ساختمانی، تلاش می شود تا تمامی موانع و محدودیت های موجود در شیوه های مرسوم اجرای اتصالات مورد ارزیابی قرار گیرد و به شیوه های مختلف بهبود یا اصلاح شود.

اتصالات گیردار دوگانه نوعی جدید از اتصالات هیبریدی در سازه های بتنی پیش ساخته هستند که ضمن بالا بردن اطمیمنان از عملکرد دستیابی به یک اتصال مناسب را نیز سهولت می بخشند و همچنین استفاده از این اتصال می تواند شرایط مربوط به قاب های بتنی مسلح با شکل پذیری ویژه را تامین نماید.

آنچه در این زمینه قابل توچه است این است که، استفاده از این اتصال به تنهایی، اهداف مربوطه را تامین نمی نماید و لازم است در کنار این اتصالات، تغییراتی نیز ساختار کلی سازه از جمله سقف ها اعمال شود. رفتار کلی این گونه از اتصالات در این مرکز مورد بررسی قرار گرفته و شرایط استفاده از آن در سازه ها در قالب الزامات مربوطه اشاره شده است. بدیهی است استفاده از این اتصال در قاب های خمشی با شکل پذیری ویژه با رعایت الزامات مذکور مجاز است.

الزامات قاب خشمی ویژه با اتصال دوگانه

شایان ذکر است تاییدیه فنی ارائه شده فقط در مورد مدارک فنی محاسباتی شرکت در خصوص طراحی این سیستم سازه ای بوده و مسائل مربوط به مشخصات مصالح (کابل ها، غلاف ها، گروت ها و..) و کیفیت اجرا را شامل نمی شود.استفاده از این سیستم سازه ای به عنوان قاب خشمی ویژه بتن مسلح پیش ساخته با اتصالات هیبریدی پس کشیده، در تمام پهنه های لرزه خیزی کشور مشروط بر رعایت ضوابط زیر مجاز است.

قبل از آغاز به طراحی، ساخت و عملیات اجرایی با این سیستم باید بر اساس آیین نامه ACI T1.2-03 نمونه هایی از اتصالات با توجه به مصالح موجود در کشور، از جمله بتن، غلاف، کابل و میلگرد ساخته شده و مطابق ضوابط آیین نامه ACI T1.1 یا ACI 374 مورد آزمایش قرار گیرد و صحت عملکرد اتصالات آن به تایید مرکز تحقیقات ساختمان و مسکن برسد.

طرح لرزه ای این سیستم سازه ای باید مطابق با استاندارد 2800 یا سایر آیین نامه های معتبر لرزه ای بین المللی انجام گیرد.حداکثر دهانه مجاز ساختمان 7 متر است (دهانه های بزرگ تر به صورت موردی باید به تایید مرکز تحقیقات ساختمان و مسکن رسانده شود).توصیه می شود که ساختمان در ارتفاع و پلان منظم باشد.سازه باید در تمام دهانه ها در دو جهت متعامد اصلی ساختمان دارای تیر باشد.

لازم است تمهیدات خاص برای تامین یکپارچگی سازه ای در محل اتصال پانل های پیش ساخته سقف به یکدیگر و به تیرهای پیش ساخته و همچنین اتصال تیرها به ستون های بتن مسلح پیش ساخته به عمل آید.تامین ضوابط دیافراگم صلب برای تمامی سقف ها الزامی است.رعایت تمامی مباحث مقررات ملی ساختمان به ویژه مبحث حریق در مورد این سیستم سازه ای ضروری است.تمهیدات لازم در شرایط مختلف اقلیمی و محیط های خورنده کشور، باید برای بتن مسلح، کابل ها، و اتصالات سازه ای به عمل آید.

استفاده از اتصال گلدانی برای شالوده مجاز نیست.کابل های پس کشیده مورد استفاده در تیرهای بتن مسلح باید با صورت مستقیم مورد استفاده قرار گیرد و از ایجاد خم در گوشه های ساختمانی برای کابل ها پرهیز شود.تدابیر لازم برای مهار کابل ها در ستون با توجه به نیروهای وارده بر آن بر اساس آیین نامه های معتبر بین المللی لحاظ شود.طراحی سازه باید به گونه ای انجام شود که در صورت از دست دادن یا افت پیش تنیدگی کابل ها در زلزله، سازه پایداری ثقلی خود را حفظ نموده و دچار فروپاشی نشود.

در صورت استفاده از سقف پیش ساخته پیش تنیده باید ضوابط آیین نامه ACI 318 در این خصوص رعایت شود.حداقل رده بتن مصرفی معادل C30 در این سیستم الزامی است.مقاومت گیسختگی تضمین شده کابل های پیش تنیدگی در قاب باید بین 1200 تا 2200 نیوتن بر میلیمتر مربع باشد.اجرای سیستم باید توسط تیم متخصص و آموزش دیده انجام شود. و در زمان اجرا نیازمند کنترل کیفیت دقیق است.

وصله ستون باید در محل حداقل تنش باشد و ظرفیت خمشی اتصال باید حداقل برابر با ظرفیت خمشی ستون باشد لذا سطح مقطع خالص بولت های پیش بینی شده در محل اتصال حداقل باید معادل سطح مقطع کل آرماتورهای طولی ستون در تراز طبقه فوقانی باشد.میزان سطح مقطع آرماتور متصل به صفحه فوقانی در محل اتصال ستون باید برابر با سطح مقطع کل آرماتور های طولی ستون فوقانی بوده و باید از صفحه اتصال در دو طرف صفحه اتصال به صفحه جوش شوند.

آرمانورهای اتصال در بالا و پایین محل اتصال ستون باید طول مهار کششی ذکر شده در مبحث 21 آیین نامهACI 318 را تامین کنند.در صورت وجود بازشو در سقف باید بر اساس ضوابط آیین نامه ACI 318 یا مبحث 9 مقررات ملی در اطراف آن کلاف تعبیه شود.اخذ گواهینامه فنی برای محصول تولید و مصالح مصرفی، پس از راه اندازی خط تولید کارخانه، از مرکز تحقیقات ساختمان و مسکن الزامی است.
