تیر

امروزه استفاده از سازه های پیچ و مهره در صنعت، به نحو چشمگیری افزایش یافته به طوری که این سازه ها در گذشته فقط شامل سوله های صنعتی و مجتمع های پتروشیمی و سازه های مورد استفاده در صنایع نفت و گاز می شدند. هم اکنون کاربرد این سازه ها در ساختمان های مسکونی، اداری و تجاری که در شهرها نیز ساخته می شود با رشد چشمگیری روبرو بوده است.

از مهم ترین دلایل استفاده از سازه های پیچ و مهره در کشور های صنعتی عدم نیاز به جوشکاری، زمان نصب سازه در موقعیت های سخت، همچنین سرعت بیشتر اجرا در محل نصب نسبت به سازه های جوشی است. همچنین اسکلت هایی که در محوطه پروژه های ساختمانی تولید می شوند بخاطر محدودیت در تامین برق کافی و بکار گیری دستگاه های جوش مدرن ( با نرخ نفوذ بالا و استاندارد)، عدم وجود ابزار صنعتی سنگین، تیم های مجرب، رنگ آمیزی و زنگ زدایی صحیح و … نه تنها فاقد کیفیت هستند بلکه کاملاً دست و پاگیر و دارای پروسه ای زمان بر هستند که بلاشک منجر به ایجاد ترافیک در معا بر و تزاحم همسایگان می شود.

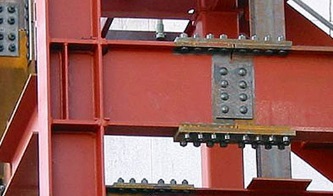

وصله ی پیچی تیرها

در اجرای سازه های فولادی مواردی رخ می دهد که لازم است تیر ها و یا ستون ها را به یکدیگر وصله کنید. هر چند اجرای وصله در اعضای سازه های فولادی مستلزم صرف هزینه است. ولی انجام آن در بعضی مواقع اجتناب ناپذیر است. مواردی که استفاده از وصله در سازه های فولادی ضروری است به قرار زیر است.طول استاندارد نیمرخ به صورت معمول 12 متر است. هنگامی که طول دهنه تیر و یا ارتفاع ستون از طول نیمرخ های استاندارد بیشتر باشد تیر یا ستون را باید در محل مناسب وصله کرد.

در مواردی که نیرو های طراحی در تیر یا ستون در یک ناحیه به طور چشمگیری از بقیه نواحی بزرگ تر است، استفاده از مقطع با ظرفیت باربری بالا در ناحیه مورد نظر همراه با وصله نمودن آن به نواحی مجاور ضروری است. در اجرای سازه های فولادی جوش ها از اهمیت بسیار زیادی برخوردار هستند.

معمولاً جوش های مربوط به اتصال گیردار در محل پروژه و بر روی کار انجام می شود. جوش های نفوذی اتصال گیردار نیازمند دقت و حوصله کافی جوشکار است. معمولاً این جوش ها به دلیل ارتفاع ستون، نظارت توسط مهندس ناظر بعد از عملیات ریختن سقف انجام می شود که دیر هنگام است.توصیه می شود قسمتی از تیر در کارگاه به ستون جوش شود و بقیه تیر در محل پروژه توسط پیچ یا جوش وصله شود. چنین روشی کمک می کند جوش های نفوذی اتصال گیردار در محل کارگاه زیر نظر مستقیم مهندس ناظر انجام شود و همچنین جوشکار از امنیت بیشتری برخوردار خواهد بود.

نیرو های طراحی وصله تیر

  • وصله تیر های باربر جانبی باید الزامات لزره ای زیر را تامین کنند.
  • وصله تیر ها باید خارج از ناحیه حفاظت شده دو انتهای تیر قرار گیرند.
  • در صورت استفاده از وصله مستقیم، وصله باید با جوش نفوذی کامل صورت گیرد. در این گونه موارد ارجح است محل وصله بال ها و محل وصله جان در یک مقطع صورت نگیرد.
  • در وصله مستقیم بین ورق های با پهنا یا ضخامت متفاوت که در بال یا جان تیر ها به کار می روند، تغییر تدریجی در پهنا یا ضخامت، از ورق بزرگ تر به ورق کوچک تر، باید با شیب حداکثر 1 به 2/5 صورت گیرد.
  • مقاومت خمشی مورد نیاز وصله های غیر مستقیم باید برابر مقاومت خمشی طراحی عضو با مقطع کوچک تر وصله شونده در نظر گرفته شود.
