سقف

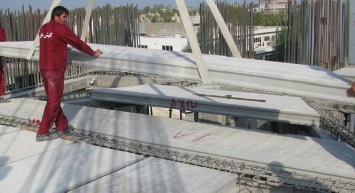

سقف های ساخته شده از دال های هالوکور از انواع بتن آرمه معمولی و بتن آرمه پیش تنیده از سیستم های شناخته شده در سراسر دنیا بوده و جزو سقف های نیمه سنگین تا سنگین محسوب می شوند.استفاده از این نوع سقف تنها در ساختمان های با اسکلت بتن مسلح مجاز است.بارگذاری ثقلی و لرزه ای سیستم سازه ای حاصله به ترتیب باید بر اساس آخرین ویرایش مبحث 6 مقررات ملی ساختمان ایران با عنوان بارهای وارد بر ساختمان و استاندارد 2800 ایران اعمال شود.

طراحی، ساخت و اجرای دال های هالوکور از نوع بتن آرمه معمولی باید بر مبنای آخرین ویرایش دستورالعمل طراحی PCI، ضمن در نظر گرفتن ضوابط مبحث 9 مقررات ملی ساختمان ایران با تولید طرح و اجرای ساختمان های بتن آرمه انجام شود.بررسی صلبیت دیافراگم سقف های هالوکور باید براساس بند 2-9 و پیوست شماره 6 استاندارد 2800 ایران صورت گرفته و تمهیدات لازم برای تامین یکپارچگی سقف و صلبیت بر اساس ضوابط دستورالعمل PCI در نظر گرفته شود.

به منظور تامین صلبیت دیافراگم در صورت استفاده از بتن رویه رعایت ضخامت حداقل 5 سانتیمتر الزامی است.به منظور تامین یکپارچگی سقف اجرای میل مهار کافی در محل اتصال پانل های سقفی پیش ساخته به یکدیگر و اجرای تیرچه در پیرامون بازشوهای سقفی و همچنین اجرای کلاف های پیرامونی سقف الزامی است.

برای انتقال برش در ناحیه اتصال دیافراگم به سیستم مقاوم در برابر بار جانبی و یا المان های مرزی باید از میلگردهای به صورت قلاب استفاده شود.محدودیت ابعاد بازشوها باید بر اساس ضوابط مبحث 9 مقررات ملی ساختمان ایران رعایت شود و در هر حال نباید از یک پنجم طول پانل هالوکور و یک دوم عرض پانل بیشتر باشد.در پلان های نامنظم یا در حالتی که ابعاد بازشوها در پلان از یک پنجم طول پانل هالوکور یا یک دوم عرض پانل بزرگ تر باشد لازم است که یک لایه بتن با ضخامت حداقل پنچ سانتیمتر اجرا شود.

ضوابط طراحی و اجرای سیستم سقف هالوکور به صورت پیش تنیده باید بر اساس آیین نامه ACI 318 و آیین نامه طرح و محاسبه قطعات بتن پیش تنیده موضوع نشریه شماره 250 سازمان مدیریت و برنامه ریزی کشور که بحشی الحاقی آیین نامه بتن ایران است، انجام شود.رعایت حداقل رده بتن مصرفی معادل 30C در قطعات پیش تنیده الزامی است.مقاومت گسیختگی تضمین شده انواع فولادهای پیش تنیدگی به شرح زیر باید بین 1200 تا 2200 نیوتن بر میلیمتر مربع باشد.

رشته هفت سیم بدون پوشش تنش زدایی شده یا رشته هایی از آن میله فولادی پر مقاومت بدون پوشش
کنترل نیروی کششی فولادهای پیش تنیدگی باید توسط جک های کالیبره شده دقیق انجام شود.ساخت دال های هالوکور پیش تنیده باید توسط تیم متخصص آموزش دیده انجام شده و در زمان ساخت نیازمند کنترل کیفیت دقیق است.

محافظت فولادهای پیش تنیدگی در برابر زنگ زدگی بسیار حایز اهمیت بوده و باید به نحو موثری محافظت شود به هر حال رعایت تمهیدات لازم مطابق با شرایط مختلف اقلیمی و محیط های خورنده ایران الزامی است.تمامی مصالح و اجزای در این سیستم اعم از معماری و سازه ای از حیث دوام، زیست محطیی و غیره باید بر مبنای مقررات ملی ساختمان ایران و یا آیین نامه های ملی یا معتبر بین المللی شناخته شده و مورد تایید به کار گرفته شود.

الزامات مربوط به انرژی باید مطابق مبحث 19 مقررات ملی ساختمان ایران با تولید صرفه جویی در مصرف انرژی رعایت شود.رعایت مبحث 3 مقررات ملی ساختمان ایران با عنوان حفاظت ساختمان ها در مقابل حریق و همچنین الزامات نشریه شماره 444 مرکز تحقیقات ساختمان و مسکن مربوط به مقاومت اجزای ساختمان در مقابل حریق با در نظر گرفتن ابعاد گرفتن ابعاد ساختمان، کاربری و وظیفه عملکردی اجزا ساختمانی الزامی است.صدابندی هوابرد و کوبه ای سقف بین طبقات بایستی مطابق مبحث 18 مقررات ملی ساختمان ایران با عنوان عایق بندی و تنظیم صدا تامین شود.
