اجزا تیرچه خرپایی

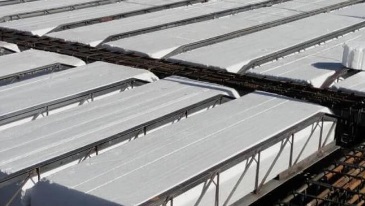

تیرچه خرپایی شبکه پیش ساخته شده از میلگردهای کششی زیرین، بالایی و عرضی (زیگزاگ) که به شکل خرپا به همدیگر جوش یا قلاب شده اند و ایستایی لازم را برای حمل و اجراء تامین می کنند. این تیرچه از اجزاء زیر تشکیل می شود.

میلگردهای زیرین (عضو کششی)

در مرحله اول باربری تیرچه، میلگرد زیرین خرپا به عنوان عضو کششی خرپای تیرچه، باید قادر به تحمل نیروی کششی (حاصل از لنگر خمشی) ناشی از وزن خود تیرچه در زمان حمل و نقل باشد. و همچنین قادر به تحمل نیروی کششی (حاصل از لنگر خمشی) ناشی از وزن مرده سقف در فاصله محور تا محور تیرچه ها و بین دو تکیه گاه موقت (شمع بندی) باشد. در مرحله دوم باربری (بهره برداری)، میلگردهای کششی تیرچه (اعم از زیرین و یا تقویت های لازم) به عنوان عضو کششی تیر T عمل م یکند.

میلگردهای (زیگزاگ)

در مرحله اول باربری، میلگردهای عرضی همانند عضو مورب خرپا عمل می کنند و به کمک اعضای کششی و بالایی، ایستایی لازم را جهت تحمل وزن خود تیرچه (در هنگام حمل و نقل) و وزن مرده سقف بین تکیه گاه های موقت (در هنگام اجراء) تامین می کنند. در مرحله دوم باربری تیرچه، میلگردهای عرضی پیوستگی لازم بین میلگرد کششی خرپا و بتن پوششی (بتن درجا) را تامین می کنند. همچنین مقابل با قسمتی از نیروی برشی تیر T به وسیله میلگردهای عرضی انجام می گیرد.

میلگرد بالایی

در مرحله اول باربری، میلگرد بالایی به کمک دیگر اعضای خرپا، وزن تیرچه را در هنگام حمل و نقل و همچنین وزن مرده سقف را در فاصله دو تکیه گاه موقت (هنگام قالب بندی و بتن ریزی پیش از به مقاومت رسیدن بتن پوششی) تحمل می کند.در مرحله دوم باربری تیرچه اگر میلگرد بالایی در ضخامت بتن پوششی و بالاتر از سطوح بلوکها قرار گیرد، در نقش فولاد افت حرارتی مقطع مرکب سقف عمل می کند (در مقطع تیر T) و در صورتی که پایین تر از سطح بلوک ها قرار گیرد، چنین نقشی نخواهد داشت.

میلگرد تقویتی

برای تقویت استحکام کششی به غیر از دو میلگرد طولی کششی که در سرتاسر طول تیرچه ادامه دارند، میلگردی با طول کمتری که با توجه به نمودار لنگر خمشی محاسبه می شود در داخل بتن پاشنه قرار می گیرد، که دو سر آن از بتن پاشنه باید بیرون آمده باشد.این میلگرد به منظور مهار کردن میلگردهای کششی و امکان استقرار بیش از دو میلگرد کششی در پاشنه تیرچه به کار می رود.
