تشخیص نام پایه های ترانزیستور BJT در صنعت برق:
هر ترانزیستور سه پایه یا پین دارد: امیتر (E)، بیس (B) و کلکتور (C). هنگام استفاده از ترانزیستور در مدار، شناسایی نام پایه های ترانزیستور ضروری است.

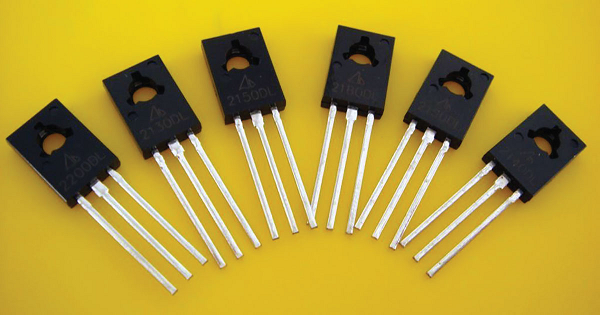

مهندسی_برق15

ظاهر فیزیکی ترانزیستورها دارای پوشش پلاستیکی است و یک طرف ترانزیستور یک سطح صاف و طرف دیگر آن خمیده شکل است.

نام پایه های ترانزیستور را می توان با استفاده از همین شکل ظاهری تشخیص داد. نام پایه های ترانزیستور را می توان با نگاه کردن به جهتی که پیکان به سمت آن نشان می دهد، به راحتی تشخیص داد.

اگر پیکان به سمت امیتر باشد، یک ترانزیستور NPN است. اگر پیکان به سمت بیس باشد، ترانزیستور PNP است.

در بیشتر موارد، وقتی طرف صاف ترانزیستورهای NPN را روبه روی خود بگیریم، پین ها از چپ به راست به ترتیب کلکتور، بیس و امیتر هستند.

ترانزیستور NPN

در اغلب ترانزیستورهای PNP برعکس است و اگر طرف صاف را مقابل خود بگیریم، نام پایه های ترانزیستور از چپ به راست امیتر، بیس و کلکتور خواهد بود.

تشخیص نام پایه های ترانزیستور با مولتی متر:
هنگام تشخیص نام پایه های ترانزیستور با مولتی متر باید این نکته را در نظر داشته باشیم که پایه وسط ترانزیستور BJT همواره بیس است.

بنابراین، با قرار دادن پراب مثبت (قرمز) روی پایه وسط و پروب منفی (سیاه) روی دو پایه دیگر ترانزیستور، می توان نوع ترانزیستور را تشخیص داد.

ترانزیستور NPN است یا PNP؟
برای تشخیص نوع ترانزیستور مراحل زیر را طی کنید.

  • مولتی متر را روی حالت دیود قرار دهید.
  • پراب مثبت (قرمز) مولتی متر را روی پین وسط ترانزیستور نگه دارید و سپس پراب منفی (سیاه) را روی یکی دیگر از پین های ترانزیستور در هر دو طرف نگه دارید.

با دو مورد زیر روبه رو خواهیم بود:

  • اگر روی صفحه نمایشگر مولتی متر عددی را نشان داده شده است، ترانزیستور NPN است.
  • اگر هیچ نتیجه ای را نشان نمی دهد، ترانزیستور PNP است.

نام پایه های ترانزیستور

در حالت دیود، مولتی متر اندازه ولتاژ یک پیوند p-n نشان می دهد که در آن پراب مثبت (قرمز) روی آند (p) و پراب منفی (سیاه) روی کاتد (n) قرار دارد.

تشخیص نام پایه های ترانزیستور NPN:
برای تشخیص نام پایه های ترانزیستور NPN با استفاده از مولتی متر، مراحل زیر را طی کنید:

  • مولتی متر را روی حالت دیود قرار دهید.
  • سپس پراب مثبت (قرمز) مولتی متر را روی پین میانی ترانزیستور قرار دهید.
  • در ادامه، پراب منفی (سیاه) را روی پایه سمت چپ قرار داده و عدد نمایش داده شده را بخوانید.
  • سپس، با نگه داشتن پراب سیاه روی پین راست ترانزیستور، عدد مولتی متر را بخوانید.

عدد بزرگ تر پیوند امیتر-بیس را نشان می دهد و عدد کوچک تر مربوط به پیوند کلکتور-بیس است.

تشخیص نام پایه های ترانزیستور PNP:
به همان ترتیب بخش قبل می توان پایه های ترانزیستور PNP را مشخص کرد:

  • مولتی متر را روی حالت دیود قرار دهید.
  • سپس پراب مثبت (قرمز) مولتی متر را روی پایه چپ ترانزیستور قرار دهید.
  • در مرحله بعد، پراب منفی (سیاه) را روی پین میانی قرار دهید و عدد صفحه نمایش را بخوانید.
  • سپس با نگه داشتن پراب مثبت (قرمز) در پایه سمت راست ترانزیستور، مقدار روی نمایشگر را بخوانید.

عدد بزرگ تر پیوند امیتر-بیس را نشان می دهد و عدد کوچک تر مربوط به پیوند کلکتور-بیس است.

شکل های زیر به خوبی نشان می دهند که ترانزیستور چگونه تست می شود. در اصل، با دو دیود مواجهیم و با هر مولتی متری که قابلیت تست دیود دارد، می توان ترانزیستور را تست کرد. فقط یک مسئله وجود دارد و آن این است که بدانیم کدام پین را تست کنیم.

تست ترانزیستور

در شکل بالا رایج ترین ترکیب پین ها آورده شده است. در SMD اغلب از بسته ای بسیار شبیه به TO220 استفاده می شود. برای ترانزیستورهای NPN، پراب قرمز را در پشت پیکان و پراب سیاه را روی سر پیکان قرار دهید تا افت ولتاژ دیود را اندازه بگیرید. برای PNP برعکس است.

نام پایه های ترانزیستور
