مثال عملی انتخاب موتور برق و نصب آن

مثال عملی انتخاب موتور برق و نصب آن:
فرض کنید می خواهیم برق یک ساختمان را با موتور برق تأمین کنیم. در این بخش، مراحل مختلف این کار را بیان می کنیم.

برآورد مصرف بار:
اولین گام در خرید موتور برق، تعیین اندازه توان یا همان قدرت آن بر اساس مصرف بار است. برای این کار ابتدا باید فهرستی از بارها را مشخص کنیم که می خواهیم برق آن ها را با موتور برق تأمین کنیم.

این بارها شامل لوازم برقی مانند کامپیوتر، یخچال، روشنایی و… است که روشن بودنشان در موارد قطع برق برایمان ضرورت دارد و برای اشخاص مختلف می تواند متفاوت باشد. در اینجا توجه به اولویت ها و درجه اهمیت آن ها بسیار مهم است.

برای مثال احتمالاً وسیله ای مانند لباس شویی در اولویت بسیاری از مردم نیست، چراکه هم چندان ضروری نیست و هم مصرف بسیار بالایی دارد.

جدول زیر متوسط توان مصرفی وسایل مختلف را نشان می دهد. البته ممکن است وسایل با نشان های تجاری و اندازه های مختلف توان مصرفی متفاوتی داشته باشند.

آنچه در اینجا نوشته شده، مقادیر رایج است. برای اطلاع دقیق از میزان مصرف برق لوازم برقی خود می توانید پلاک روی آن ها را بخوانید.

• لامپ LED تزئینی: 10 وات.
• چخ خیاطی: 100 وات.
• مایکروفر: 1000 وات.
• لامپ فلورسنت کوچک: 20 وات.
• تلویزیون ال ای دی 40 اینچ: 130 وات.
• جاروبرقی: 1200 وات.
• لامپ کم مصرف 20: 20 وات.
• فریزر: 150 وات.
• سشوار: 1200 وات.
• هواکش: 35 وات.
• آب میوه گیری: 300 وات.
• ماشین لباس شویی: 1500 وات.
• لامپ فلورسنت بزرگ: 40 وات.
• تلویزیون پلاسما: 350 وات.
• آبگرمکن برقی: 2000 وات.
• لامپ رشته ای تزئینی: 40 وات.
• کامپیوتر، اسکنر، مانیتور: 400 وات.
• اتوی برقی: 2000 وات.
• پنکه: 70 وات.
• کولر آبی: 500 وات.
• بخاری برقی: 2000 وات.
• یخچال: 100 وات.
• چرخ گوشت: 500 وات.
• کولر گازی: 2000 وات.
• لامپ رشته ای 100: 100 وات.
• پلوپز: 800 وات.
• ماشین ظرف شویی: 2000 وات.
• لپ تاپ: 100 وات.
• سماور برقی: 1000 وات.

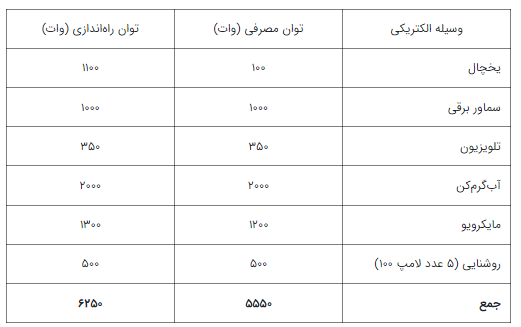

اکنون توان موتور برق را با یک مثال واقعی محاسبه می کنیم. فرض کنید در وسایل الکتریکی خانه که باید برق آن ها را تأمین کنیم، به صورت جدول زیر باشند.

در جدول زیر نکته ای وجود دارد و آن ستون توان راه اندزای است. در برخی از وسایل برقی، مانند یخچال، توان مصرفی لحظه راه اندازی، که لحظه بسیار کوتاهی است، بسیار بزرگ تر از توان مصرفی دستگاه در حالت عادی است. بنابراین، حتماً به این نکته در برآورد بار دقت داشته باشید.

با توجه به جدول مصارف بالا، باید یک موتور برق با قدرت اکتیو 6250 وات یا بالاتر را انتخاب کنیم تا توان پاسخگویی بار را داشته باشد.

دقت کنید که انتخاب یک موتور برق با توان بسیار بالا، چیزی جز افزایش هزینه، افزایش آلودگی، سختی حمل و نقل و افزایش مصرف سوخت را در پی نخواهد داشت.

نکته: به طور معمول، برای مصارف خانه مسکونی یک ژنراتور با توان اکتیو 3000 تا 6500 کیلوواتی کفایت می کند.

انتخاب توان موتور برق:
توان موتور-ژنراتور را با توان ظاهری برحسب کیلووت-آمپر (kVA) بیان می کنند که «کا وِ آ» تلفظ می شود. آنچه که در بخش قبل برای مصرف به دست آوردیم، توان اکتیو یا حقیقی بود.

برای به دست آوردن توان ظاهری موتور برق باید توان حقیقی را بر ضریب توان (کسینوس فی) بارها تقسیم کنیم. ضریب توان بارها را در این محاسبات معمولاً 0٫8 درنظر می گیرند.

بنابراین، قدرت ظاهری موتور برابر خواهد بود با:

نزدیک ترین ژنراتور به این عدد یک ژنراتور 8 کاوآ است. اگر در اینترنت جست وجو کنیم، به یک ژنراتور مشابه شکل زیر می رسیم.

همان طور که مشاهده می کنید، این موتور بنزینی است، ظرفیت مخزن آن 25 لیتر است، توان ظاهری آن 8 کاوآ و توان حقیقی اش 6٫5 کیلووات است.

نصب موتور برق:
همان طور که گفتیم، هنگام قطع برق شبکه سراسری، برای تأمین برق وسایل الکترکیی از موتور ژنراتور استفاده می کنیم. اما این موتور ژنراتور باید در محل مناسبی نصب شود تا گازهای خروجی از اگزوز و سروصدای ناشی از کارکرد موتور موجب ناراحتی افراد و خطرات احتمالی نشود. مخصوصاً ژنراتورهای گازسوز و بنزینی را باید در فضای آزاد و با فاصله مناسب از ساختمان و پنجره قرار دهید.

قبل از هر چیز، رعایت چند نکته زیر ضروری است:

• هرگز نباید سیم خروجی مولد را مستقیماً به شبکه برق وصل کنید.
• همواره موتور برق را با یک کابل مناسب به تابلو برق متصل کنید. اندازه این کابل باید کمتر از 30 متر باشد.
• هیچ گاه هنگام کار کردن موتور برق به آن سوخت اضافه نکنید. حداقل 10 دقیقه پس از خاموش شدن دستگاه صبر کنید و پس از آن این کار را انجام دهید.

قبل از همه چیز دقت کنید که برق ساختمان را قطع کرده باشید. پس از آن، باید موتور برق را در محلی مناسب قرار داده و سطح روغن آن را بررسی کنید. سپس موتور را روشن کنید و اجازه دهید اصطلاحاً گرم شود. پس از آن می توانید ژنراتور را به سیستم برق متصل کنید.

نکته بسیار مهمی که باید به آن دقت کنید، این است که حتماً باید از کلید تبدیل یا چنج آور استفاده کنید. کلید چنج آور کلیدی است که در واقع شما با آن تغذیه ساختمان را انتخاب می کنید. برای مثال، در اینجا می توانید بین برق شهر و موتور ژنراتور یکی را انتخاب کنید.

شکل زیر کلید چنچ آور را نشان می دهد.

کلید چنج آور سه حالت دارد:

• GEN: در این وضعیت، برق ساختمان از مسیر موتور ژنراتور تأمین می شود.
• OFF: در این وضعیت، برق قطع بوده و ساختمان از هیچ منبعی تغذیه نمی شود.
• LINE یا MAIN: در این وضعیت، برق از مسیر شبکه تأمین می شود.

بعد از آنکه کلید را نصب و سه حالت را مشاهده کردید، آن را روی حالت GEN قرار دهید. سپس کلید اصلی تابلوی توزیع خانه را در وضعیت OFF قرار دهید. سه شاخه موتور ژنراتور را به پریز وصل کنید. این پریز باید از نوع بارانی و دارای IP مناسبی باشد.

قبل از اینکه موتور را روشن کنید، وضعیت سوخت و روغن را بررسی کنید.

روشن کردن موتور ژنراتور:
در این مرحله دکمه روی موتور را در حالت ON قرار داده و دسته استارت را بکشید تا موتور روشن شود و شروع به کار کند.

بعضی استارت ها الکتریکی هستند و با فشردن دکمه می توانید دستگاه را راه اندازی کنید. اکنون می توانید وضعیت کلید اصلی تابلوی توزیع را روی ON قرار دهید تا برق به ساختمان وارد شود.
