اجزای الکتریکی کولر آبی

اجزای الکتریکی کولر آبی:
یک کولر آبی دو تجهیز الکتریکی اصلی دارد که با آن ها عمل خنک کنندگی را انجام می دهد: موتور دمنده و پمپ آب.

پمپ آب همان چیزی است که آب را تا پوشال ها یا پدهای خنک کننده سلولزی پمپاژ می کند. ولتاژ پمپ 220 ولت AC است و مانند هر دستگاه 220 ولتی برای کار باید به برق متصل شود.

موتور دمنده نیز هوا را به داخل ساختمان وارد می کند و ولتاژ آن 220 ولت AC است و همچنین اتصالات آن به گونه ای است که در دو سرعت کم و زیاد کار می کند. شکل زیر یک موتور و یک پمپ کولر آبی را نشان می دهد.

هنگامی که کولر سیم کشی شده و به برق متصل شود، مانند هر دستگاه 220 ولتی دیگری کار خواهد کرد.

اتصالات الکتریکی موتور کولر:

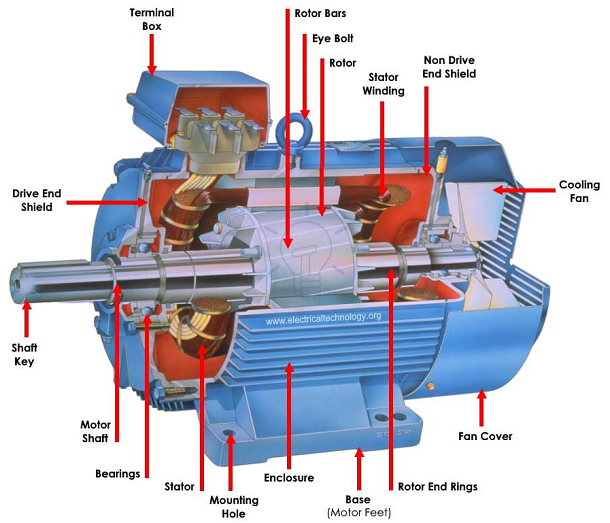

در مطالب قبلی با موتور کولر آشنا شدیم و دیدیم که کولرهای معمولی در دو سرعت کار می کنند و هر موتور تکفاز کولر دارای سه سر است.

تصویر زیر یک موتور دمنده کولر آبی با سرهای دور پایین (Low)، دور بالا (High) و نول (Common) را با نمادهای H، L و C نشان می دهد.

هنگامی که ولتاژ به L موتور اعمال می شود، موتور را کند می کند و اگر ولتاژ به H وارد شود، سیم پیچ های موتور آن را سریع تر می چرخانند.

اتصالات الکتریکی پمپ کولر:
پمپ کولر نیز با برق AC تکفاز کار می کند و همان طور که در تصویر زیر می بینیم، دو سیم خروجی دارد که به فاز و نول متصل می شوند. با بسته شدن مدار، پمپ شروع به کار کرده و آب را پمپاژ می کند.

نقشه برق کولر:
نقشه سیم کشی برق کولر مربوط به یکی از سازندگان داخلی در شکل زیر نشان داده شده است.

همان طور که می بینیم، نقشه کلید کولر در سمت چپ تصویر نشان داده شده است. سیم فاز و نول از پریز برق می آیند و در مسیر آن ها یک کلید RCCB قرار می گیرد. این کلید برای حافظت مدار در نظر گرفته می شود.

اصلی ترین و بهترین راهنما برای نصب کلید کولر آبی نقشه برق کولر است که توسط سازنده آن ارائه می شود. بنابراین، قبل از هر کاری، ابتدا نقشه کولر خود را بررسی کنید.
