نواحی عملکرد ترانزیستور PNP

نواحی عملکرد ترانزیستور PNP:

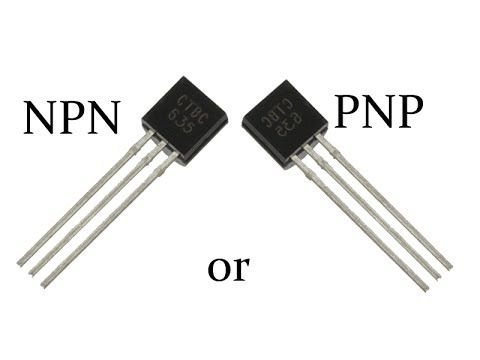

آنچه تاکنون بیان کردیم مربوط به ترانزیستور NPN بود و که نوعی از ترانزیستورهای BJT هستند.

اما در مورد ترانزیستورهای PNP چطور؟ کار ترانزیستور PNP بسیار شبیه به NPN است و آن ها هم چهار ناحیه کاری دارند.

برای اینکه بدانید با توجه به اندازه ولتاژها نسبت به یکدیگر، یک ترانزیستور PNP در کدام حالت قرار دارد، باید همه علائم < و > مربوط به ترانزیستور NPN را معکوس کنید.

به عنوان مثال، برای قرار دادن یک ترانزیستور PNP در ناحیه اشباع، ولتاژهای VC و VE باید بزرگ تر از VB باشند.

ولتاژ بیس را کم می کنیم تا ترانزیستور PNP روشن شود. در طرف مقابل، آن را بزرگ تر از کلکتور و امیتر قرار می دهیم تا خاموش شود.

همجنین، برای قرار دادن PNP در حالت فعال، VE باید بزرگ تر از VB باشد و VC از هردو آن ها کوچک تر باشد.

معکوس فعال:
یکی دیگر از تفاوت های ترانزیستورهای NPN و PNP جهت جریان آن ها است.

در حالت های فعال و اشباع، جریان PNP از امیتر به کلکتور است. این یعنی ولتاژ امیتر باید بزرگ تر از ولتاژ کلکتور باشد.
