تعریف اتصال فلت کربنی و ابزارهای مورد نیاز:
احتمالاً برایتان پیش آمده که دستگاه پخش خودرویتان را باز کرده و یک نوار اتصال تیره را در داخل آن دیده باشید.

فلت_کربنی

شاید هم در ال سی دی تلفن همراه با یک نوار یا اصطلاحاً فلت مواجه شده باشید. این نوار اصطلاحاً فلت و گاهی فلت کربنی نامیده می شود و اتصال آن به مدار شاید کمی دشوار به نظر برسد.

این ماژول LCD بخشی از واحد کنترل است که عملاً اتصال صفحه آن با مشکل مواجه بوده و تعویض کل آن مقرون به صرفه نخواهد بود. به همین دلیل، در صورت امکان می خواهیم آن را تعمیر کنیم.

پس از بررسی، مشخص شده که مشکل LCD این بوده که فقط دو خط خروجی را نمایش می دهد.

این موضوع به دلیل موقعیت نامناسب فلت LCD و همچنین موقعیت نامناسب کل دستگاه در خودرو ایجاد شده که آن را در معرض گرما و همچنین لرزش درون خودرو قرار داده است. این عوامل موجب شده اند فلت در نهایت خراب شود.

فلت این نمایشگر در واقع ردیف های ماتریس LCD را کنترل می کند و ستون ها توسط یک اتصال دیگر در ضلع بزرگ تر LCD مدیریت می شوند. این اتصال در نمونه مورد بررسی ما مشکلی ندارد.

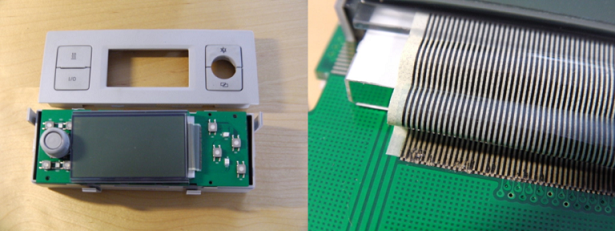

در تصاویر زیر می توانید واحد کنترل LCD و وضعیت فلت LCD را قبل از تعمیر مشاهده کنید.

فلت_کربنی2

این نکته را در نظر داشته باشید که جدا کردن و نحوه اتصال فلت کربنی کاری ظریف است و نباید در انجام آن عجله کنید. علاوه بر این، باید طوری این کار را انجام دهید که PCB آسیبی نبیند و از خطاهای دیگر جلوگیری شود.

ابزارهای لازم برای اتصال فلت کربنی:
برای اتصال فلت کربنی به مدار، ابزارهایی لازم است که عبارتند از:

  • عدسی چشمی (حداقل 10 برابر و ترجیحاً 20 برابر) برای مشاهده و تمیز کردن پدهای PCB و فلت.
  • اسکالپل (نوعی تیغ جراحی) با تیغه های گرد برای برش فلت.
  • خط کش کوچکِ پلاستیکی یا فلزی برای نگه داشتن فلت LCD.
  • هویه لحیم کاری یا دستگاه چسب تفنگی برای استفاده از گرما (ترجیحاً هویه لحیم کاری با درجه حرارت قابل تنظیم).
  • مقدار کمی ورق قلع برای پیچاندن دور نازل (نوک) هویه یا دستگاه چسب تفنگی.
  • گوش پاک کن پنبه ای برای تمیز کردن پدهای PCB.
  • ایزوپروپانول یا الکل دناتوره برای تمیز کردن پدهای PCB.
  • یک همراه برای قرار دادن فلت LCD در جای خود.
  • موچین برای از بین بردن فلت باقی مانده.

اگر عدسی چشمی 10 برابر در اختیار ندارید، می توانید از عدسی یک اسکنر قدیمی استفاده کنید که بزرگنمایی آن 10 برابر است.
