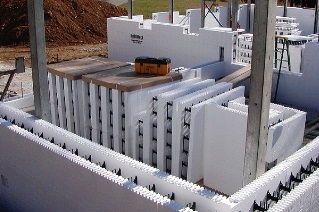

شیوه اجرای قالب های ماندگار عمودی به عنوان زیر مجموعه ای از سیستم قالب ماندگار ICF محسوب می شود. در این روش، خرپای ویراندیل ساخته شده از فولاد گالوانیزه، عمود بر راستای دیوار و با استفاده از اتصالات درجا به وسیله ناودانی های ساخته شده از فولادهای گالوانیزه به شالوده متصل می شوند. پس از آن قالب های ماندگار از جنس pvc به شکل نوارهای نسبتاً نازک بریده می شوند و به شکل نوارهای نسبتاً نازک بریده می شوند و به صورت کشوئی در دو طرف محور دیوار و در فاصله بین دو خرپای ویراندیل مجاور قرار می گیرند.
آرماتورهای قائم محاسبه شده برای دیوار به صورت دستی در محل خود قرار گرفته و خرپای ویراندل قرار گرفته و به آن بسته می شوند. لازم به ذکر است که سازه حاصل از این روش اجرا، از نوع دیوار باربر بتن مسلح بوده و با شرایط رعایت ضوابط مربوط به اتصالات عناصر سازه ای به یکدیگر، در شرایط شکل پذیری متنوعی قابل اجرا است. لایه پلی استایرن دو طرف علاوه بر اینکه به عنوان قالب ماندگار بتن عمل می کند، به عنوان عایق صوت و حرارت نیز محسوب می شود.
حال آنکه خطر بروز آتش سوزی و انتقال و گسترش آتش در این سیستم به عنوان عامل محدود کننده محسوب می شود. به همین دلیل، علت اصلی اعمال محدودیت در ارتفاع و تعداد طبقات این سیستم، نوع پوشش اعمال شده روی لایه های پلی استایرن و محافظت آن ها در برابر آتش است.
همچنین تامین ضوابط مربوط به شکل پذیری متوسط و ویژه می بایست در اتصالات ارائه شده لحاظ شود. این سیستم، در زمینه های سازه، زلزله، انرژی، حریق و آگوستیک در این مرکز مورد بررسی و ارزیابی قرار گرفته و کاربرد آن در این مرکز مورد بررسی و ارزیابی قرار گرفته و کاربرد آن در حیطه الزامات تدوین شده، مجاز است.
|
|
|
|
