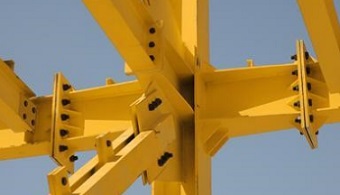

اتصالات


عملکرد اتصال اتکایی

در عملکرد اتکایی، پیچ درون سوراخ صفحات اتصال قرار می گیرد و مهره بسته می شود. هنگامی که بار خارجی به پیچ وارد می شود، قطعات اتصال لغزش پیدا می کنند که در اثر آن، یک نیروی فشاری به لبه های اتصال وارد می شود که تبدیل به نیروی برشی در پیچ می شود. این اتصال تنها برای حالت بارگذاری ثقلی بوده و در طرح لرزه ای نباید از این نوع عملکرد در اتصال استفاده نمود. در این نوع اتصال هیچ نیروی پیش تنیدگی در پیچ ایجاد نمی شود و برای اجرای این اتصال، تنها سفت کردن پیچ به وسیله ی کارگر کفایت می کند.

عملکرد اتصال اصطکاکی

هنگامی که پیچ درون سوراخ صفحات اتصال قرار می گیرد، علاوه بر مهره باید از واشر نیز استفاده نمود. باید توجه شود که واشر مصرفی در اتصال اصطکاکی نباید از نوع واشر فنری باشد. در طراحی لرزه ای تنها باید از این فلسفه ی طراحی در اتصال استفاده شود. به عبارتی دیگر، در طراحی همه ی اتصالات قاب های خمشی و قاب های دوگانه و نیز اتصالات بادبندی و وصله ی ستون های باربر جانبی در قاب های ساده باید از این نوع عملکرد استفاده نمود.

در این نوع اتصال، علاوه بر سفت کردن نخستین پیچ، باید به مقداری که در طراحی مشخص شده است، نیروی پیش تنیدگی نیز در پیچ ایجاد شود. با اعمال نیروی پیش- تنیدگی، در پیچ تحت کشش قرار گرفته و با اعمال بار، بین صفحات اتصال اصطکاک به وجود می آید که باعث عدم لقی و کارکرد کامل اتصال می شود. باید در نظر داشت که شکل پیچ در اتصال اصطکاکی با شکل پبچ در اتصال اتکایی متفاوت است. به طوری که پیچ های اتصال اصطکاکی دارای سر پیچ بزرگ تر هستند.

زمانی که یک پیچ پرمقاومت بدون کشش اولیه، تحت اثر نیروی کششی خارجی قرار می گیرد، نیروی کششی درون پیچ با نیروی اعمال شده برابر می شود. در صورتی که پیچ پیش تنیده (پیش کشیده) شده باشد، درصد بسیار زیادی از نیروی کششی خارجی صرف ایجاد نیروهای فشاری و یا گیرهای اعمال شده به اجزای اتصال می شود. به دلیل آنکه به طور معمول کشش به وجود آمده در پیچ های پرمقاومت ناشی از نیروی کششی خارجی در لحظه ی جداشدن قطعات از یکدیگر نزدیک به ده درصد بیش از کشش در آغاز بارگذاری است، لذا باید همه ی پیچ هایی که تحت اثر کشش مستقیم قرار دارند، پیش کشیده شوند.

الزامات ضریب اصطکاک سطوح فولادی در اتصالات اصطکاکی

به طور کلی اصطکاک حاصل دو عامل بوده، یکی زبری سطح و دیگری نیروی پیش تنیدگی. در طراحی فرض بر رنگ نشدن و وجود زبری مناسب سطوح اتصال است، در نتیجه هنگامی که قطعات نصب می شوند، باید همه ی سطوح اتصال (شامل سطوح مجاور سرپیچ ها و مهره ها) از قسمت های پوسته شده و دیگر مواد زاید عاری بوده و به ویژه سطوح تماس اتصالات اصطکاکی باید به طور کامل تمیز باشد و اثری از پوسته ی زنگ، رنگ، لاک، انواع روغن و مصالح دیگر در آنها وجود نداشته باشد. بنابراین پس از اینکه اتصال به وجود آمد، محل همه ی پیچ های بسته شده رنگ آمیزی می شود.
