رله NO و رله NC:
رله دو نوع کنتاکت الکتریکی دارد: «در حالت عادی باز» (Normally Open) یا NO و «در حالت عادی بسته» (Normally Closed) یا NC.
سیگنالی که استفاده می کنید به این بستگی دارد که آیا می خواهید سیگنال 5 ولت سوئیچ را روشن یا خاموش کند.

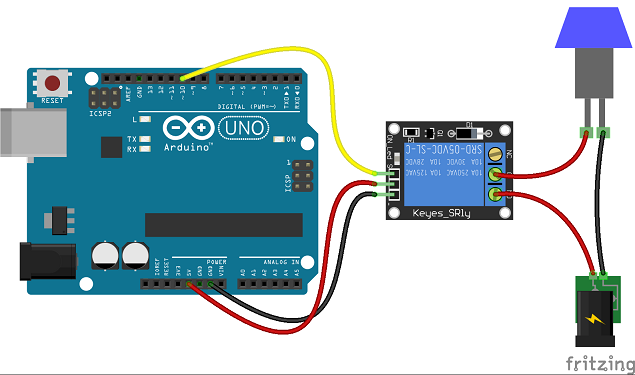

در هر دو مورد، جریان تغذیه 120-240 ولت در ترمینال مشترک (C) وارد رله می شود.
برای استفاده از کنتاکت های در حالت عادی باز، از ترمینال NO استفاده کنید. برای استفاده از کنتاکت های در حالت عادی بسته نیز باید از ترمینال NC استفاده شود.
در پیکربندی در حالت عادی باز یا NO، هنگامی که رله یک سیگنال HIGH دریافت می کند، سوئیچ 120/240 ولت بسته می شود و اجازه می دهد جریان از ترمینال C به ترمینال NO برقرار شود.
یک سیگنال LOW رله را غیرفعال کرده و جریان را متوقف می کند. بنابراین اگر می خواهید سیگنال HIGH رله را روشن کند، از ترمینال NO استفاده کنید.
در پیکربندی در حالت عادی بسته یا NC، هنگامی که رله یک سیگنال HIGH دریافت می کند، سوئیچ 120/240 ولت باز می شود و اجازه نمی دهد جریان از ترمینال C به ترمینال NC برسد.
بنابراین، یک سیگنال LOW موجب برقراری جریان در رله می شود. بنابراین اگر می خواهید سیگنال HIGH رله را خاموش کند، از ترمینال NC استفاده کنید.
|
|
|
|
