نعل درگاه

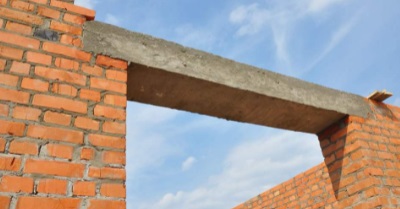

نعل درگاه به قطعه چوب یا تیرکی (فلزی) گفته می شود که در قسمت فوقانی پنجره گذاشته می شود و وظیفه آن تحمل بار آجر و سایر اجزا فوقانی است. نعل درگاه وزن بارهاى وارده را تحمل کرده و به ستون ها یا دیوارها منتقل مى کند. سطحى از دیوار یا ستون که دو سر نعل درگاه روى آن قرار مى گیرد تکیه گاه نام دارد. حداقل ارتفاع نعل درگاه 15 سانتى متر و حداقل باید 20 تا 25 سانتى متر از هر طرف روى دیوارهاى جانبى (تکیه گاه) قرار گیرد.

آشنایى با انواع نعل درگاه

نعل در گاه در انواع مختلف اجرا می شود. از جمله نعل در گاه با تیر آهن، نعل بتنی، نعل چوبی و نعل قوس آجری.

نکات اجرایى در ساخت انواع نعل درگاه

  • ارتفاع مناسب داشته باشد تا سرگیر نباشد.
  • از دو تیر آهن استفاده شود.
  • تیرآهن هاى دو تکه و وصله دار مورد استفاده قرار نگیرد.
  • تیرآهن ها داراى بست اتصال به همدیگر باشند.
  • تکیه گاه تیرآهن ها روى دیوار حداقل 20 سانتى متر باشد.
  • در نعل بتنى (پوتر) اگر پایه آجرى است از تکیه گاه مناسب برخوردار باشد.
  • عرض نعل با دیوار آجرى یکسان باشد.
  • در مواقعى که پایه ها بتنى است نعل درگاه با پایه اتصال داشته باشد.
  • در نزدیکى تکیه گاه و در محل برش فاصله خاموت ها کم تر از طول پوتر باشد.
  • از قوس هاى آجرى باربر، جهت نعل درگاه استفاده شود.
  • در نعل چوبى از تیرهاى مقاوم با مقطع گرد و چهار تراش استفاده شود.
  • حداقل تکیه گاه براى تیر چوبى 30 سانتى متر از طرفین است.
  • براى جلوگیرى از غلطیدن تیرهاى گرد سیم مفتول دور پیچ شود.
  • تیرهاى چوبى قبل از مصرف با اندود گچ یا قیر (مواد شیمیایى) آغشته شود.

نعل درگاه تیر آهن ا ز دو تیر آهن متصل به هم تشکیل شده و در ساختمان های با اسکلت های مختلف کاربرد دارد. براى ساختن نعل درگاه آهنى ابتدا دو تیرآهن را با فاصله مناسب با عرض تکیه گاهى که نعل درگاه روى آن قرار مى گیرد به صورت موازى روى سطح صاف قرار مى دهند و با جوش دادن تعدادى تسمه آهنى با فاصله حدود 40 سانتیمتر به بال بالا و بال پایین تیر آهن ها، نعل نصب است.

برای نصب نعل بر روی تکیه گاه ابتدا کف تکیه گاه را کاملاً تراز می کند. سپس تیر آهن را روی تکیه گاه قرار داده و فاصله بین دو تیر آهن را با آجر پر می کنند. بهتر است پس از جوشکاری تیر آهن ها و تسمه ها را با ضد زنگ بپوشاند. پروفیل های مورد استفاده در نعل درگاه آهنی معمولاً از دو نیمرخ I شکل یا دو ناودانی تشکیل می شوند. پس از نصب تیر آهن های نعل درگاه عمل دیوار چینی روی آن ادامه پیدا می کند.
