تست مافوق صوت جوشکاری

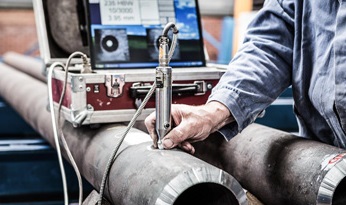

آزمون فراصوت یکی از روش های آزمون های غیر مخرب است. در این روش امواج فراصوت با فرکانس بالا و با دامنه کم به داخل قطعه فرستاده می شوند. امواج فراصوت ارتعاشات مکانیکی هستند که توسط ترنسدیوسرهای پیزوالکتریک در ماده الاستیک ایجاد می شوند. فرکانس امواج فراصوت عموماً بین 0/1 مگاهرتز تا 50 مگاهرتز است.

در اکثر کاربردهای صنعتی از این فرکانس 0/5 مگاهرتز تا 15 مگاهرتز استفاده می شود. این امواج پس از برخورد به هر گسستگی بازتابیده می شوند و قسمتی از این امواج به سمت حسگر آن را دریافت می کند. از روی دامنه به سمت حسگر رفته و حسگر آن را دریافت می کند. از روی دامنه و زمان بازگشت این امواج می توان به مشخصه های این گسستگی پی برد.

از کاربردهای این روش می توان به اندازه گیری ضخامت و تشخیص عیوب موجود در قطعات نام برد. یکی از امتیازات مهم این روش توانایی آن در تشخیص عیوب بسیار کوچک به علت استفاده از فرکانس بالا و در نتیجه طول موج بسیار کوچک است.در این روش صوت از میان محیط های جامد به راه های مختلف منتشر می شود. و تغییرات را بر روی صفحه دستگاه التراسونیک نمایان می سازد. و به این طریق اپراتور عیوب داخلی مورد آزمایش را تشخیص می دهد.

کاربردها

• فلزات، غیر فلزات و کامپوزیت ها
• درزهای زیر سطحی کوچک سطوح می توانند کشف شوند.
• در جوشکاری، لوله کشی گاز، مفصل ها، ریخته گری ها. ورق کاری ها، فورچ محورها، اجزا بنیادی بتن، لوله ها یا مجراهای سنگین، هواپیماها و قطعات موتور می تواند به کار رود.
• در تعیین ضخامت و خواص مکانیکی استفاده می شود.
• نظارت تعمیرا تی بر خوردگی ها و خرابی ها دارد.

محدودیت ها

• معمولاً محل تماس آن مستقیم یا با واسطه است مانند تست غوطه وری.
• پراب های مخصوص برای کابردها مورد نیاز است.
• حساسیت محدودی توسط فرکانس به کار رفته است و مقدار مواد علت قابل توجه پراکندگی آن است.
• پراکندگی توسط آزمایش ساختار فلز می تواند دلیلی بر معیوب بودن نشانه ها شود.
• کاربرد آن خیلی از مواد آسان نیست.
