اجزای فن کویل برقی

مهم ترین اجزای فن کویل ها کدام اند ؟
اجزای تشکیل دهنده فن کویل های برقی ( برای نمونه فن کویل سقفی توکار) شامل بیش از 30 قطعه ریز و درشت می شود که مهم ترین آنها عبارتند از:

• دریچه خروجی هوا از دستگاه.
• پنل بالایی (قسمتی از بدنه).
• کویل (چند ردیف لوله مسی احاطه شده با پره های آلومینیومی).
• موتور الکتریکی (از نوع دور ثابت یا دور متغیر).
• فن از نوع گریز از مرکز.
• پنل قابل جدا شدن برای پاکسازی و تعمیرات احتمالی دستگاه.
• پنل های جانبی (قسمتی از بدنه).
• جعبه تقسیم و سیستم کنترل کننده.
• سینی درین جهت جمع آوری قطرات آب تقطیر شده.
• پیچ و لوله تخلیه آب برای هواگیری.
• فیلتر قابل شستشو و قابل تعویض.

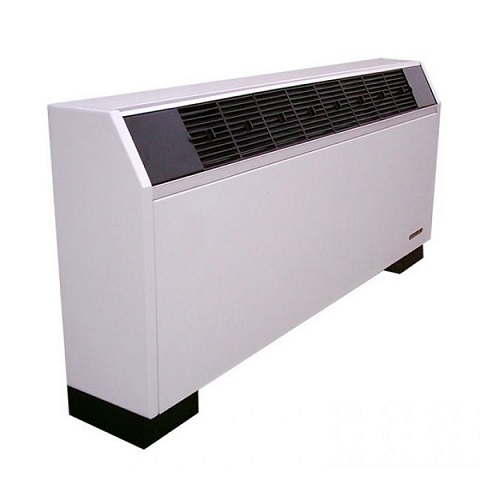

فن کویل برقی چیست ؟
منظور از فن کویل برقی در اصل نوع منبع انرژی مورد مصرف در آن است که با جریان برق (الکتریسیته به عنوان نیروی محرک موتور الکتریکی فن) کار می کند. تمامی انواع موجود در بازار از نوع برقی هستند.

شیوه کار آنها به این صورت است که فن توسط یک موتور الکتریکی به گردش درآمده و هوا را به داخل دستگاه کشیده و پس از گذراندن هوا از روی سطح لوله های (کویل) حاوی آب گرم یا آب سرد یا مبرد (مانند گاز مبرد R134a یا همان گاز فریون) اقدام به بالا بردن یا پایین آوردن درجه حرارت هوا می کند. هوا از فیلتر نیز عبور می کند تا ذرات گرد و غبار و آلاینده ها از آن گرفته شود.

آب سرد توسط دستگاه دیگری تحت عنوان چیلر ( چیلر اسکرو یا چیلر اسکرال یا مینی چیلر) و آب گرم نیز توسط دستگاه دیگری به نام دیگ بخار یا دیگ آب گرم موتورخانه و یا پکیج های گازسوز باید تامین شده و به لوله های فن کویل برقی (در انواع فن کویل دیواری طرح اسپلیت، زمینی و سقفی) ارسال گردد.

در طرحی دیگر به جای اینکه آب سرد و گرم به فن کویل ها ارسال شود، ماده مبرد مستقیما با لوله کشی مسی به سمت فن کویل ها هدایت می شود. در این طرح از دستگاه های VRF و GHP استفاده می شود. دستگاه VRF یا GHP در بیرون از ساختمان نصب شده و در تمامی فصول مبرد را به فن کویل ها ارسال می کند تا عمل سرمایش و گرمایش هوا در این واحدها صورت بگیرد
