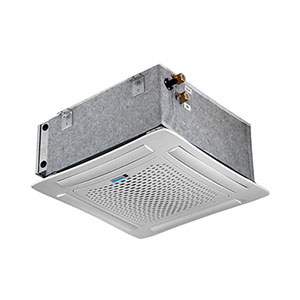

فن کویل کاستی

فن کویل کاستی چیست ؟
فن کویل کاستی چهار طرفه و یک طرفه نوعی از فن کویل های سقفی است که هوای سرد و گرم را از بالا به پایین و به صورت یکنواخت توزیع می کند.

برای استفاده از این نوع فن کویل ها بایستی که حتما از سقف کاذب در ساختمان مورد نظر استفاده شده باشد تا فقط دریچه خروجی هوا از آن نمایان باشد.

مهم ترین اجزای فن کویل کاستی یک طرفه، فن کویل کاستی چهار طرفه و دو طرفه عبارتند از:

  • فن های سانتریفیوژ با لبه انحنا دار و کم صدا.
  • موتور فن چند سرعته (با دو سرعت تند و کند و یا سه سرعت کند، متوسط و تند) و یا موتور کاملا. سرعت متغیر یا همان اینورتر.
  • کویل های مسی (لوله های مارپیچ) با پره های آلومینیومی دو، سه یا چهار ردیفه (هر چه بیشتر خاصیت انتقال حرارت و رطوبت گیری بیشتر).
  • بدنه دربرگیرنده اجزای فن کویل.
  • دریچه خروجی.
  • لوله های ورودی آب سرد و گرم یا مبرد هم از نوع 2 لوله ای و هم 4 لوله ای.
  • سیستم کنترل دستی و اتوماتیک.
  • مجرای هوا در مدار آب برای جلوگیری از ایجاد حباب هوا در مدار آب.
  • سینی استیل با عایق برای جمع آوری و زهکشی بخار آب کندانس شده (چگالش) در پایین دستگاه.
  • فیلتر دائمی یا قابل شستشو و نیز فیلتر متناسب نیاز برای هر ساختمان.

اجزای فن کویل در سایر طرح ها مانند زمینی و دیواری نیز شامل همین قطعات است.

نحوه عملکرد فن کویل کاستی چهار طرفه و انواع دیگر آن:
نحوه عملکرد فن کویل کاستی چهار طرفه یا انواع دیگر آن بسیار ساده است و در واقع از مبدل حرارتی به نام کویل سرمایشی و یا گرمایشی به همراه فن تشکیل شده است.

این دستگاه در واقع یک بخش از کل سیستم تهویه مطبوع یک ساختمان مسکونی، تجاری، صنعتی و … محسوب می شود که به دستگاه های دیگری چون چیلر یا مینی چیلر (تولید کننده آب سرد) و بویلر یا پکیج (تولید کننده آب گرم) با لوله کشی متصل می شود تا بتواند هوای ورودی به ساختمان را از نظر دمایی و رطوبتی به مقدار دلخواه برساند.

این دستگاه با یک سوئیچ ON و OFF و یا با ترموستات کنترل می شود که اجازه و یا عدم اجازه ورود آب یا مبرد به مبدل حرارتی کویل و یا تغییر سرعت موتورفن، آن را کنترل می کند.

فن کویل کاستی چهار طرفه بر روی سقف نصب و تفاوت آن با فن کویل کاستی یک طرفه این است که هوای خروجی از آن از چهار سمت خارج و پخش می شود.

بخاطر همین سادگی و انعطاف پذیری آن است که این دستگاه ها از نظر اقتصادی نسبت به سیستم های کانالی با 100 درصد هوای تازه از بیرون (VAV) یا نوع مرکزی کانالی مانند هواساز مقرون به صرفه تر هستند و به کانال کشی نیازی ندارند و اگر در ساختمان به تامین هوای دائمی از بیرون نیاز باشد می توان از نوع فن کویل سقفی کانالی استفاده نمود.

عملکرد فن کویل از نظر دمایی و رطوبتی:
عملکرد فن کویل به اختلاف دمای ورودی و خروجی از آن و دبی جریان هوا در آن بستگی دارد. آب سرد و گرم یا مبرد با جاری شدن در کویل ها و هوا با جاری شدن در اطراف کویل ها، با هم مبادله گرمایی انجام داده و در نهایت دمای هوا کاهش یا افزایش می یابد.

نحوه عملکرد فن کویل کاستی 4 طرفه و انواع دیگر آن از نظر رطوبتی نیز به این شکل است که وقتی آب سرد در کویل جاری می شود (فصل گرما) سطح کویل خاصیت رطوبت گیری از هوا را پیدا کرده و قطرات آب در سطح آن جمع و در سینی کف چکه می کند و از طریق یک دریچه تخلیه، آب گرفته شده از هوا یا همان رطوبت به بیرون تخلیه می گردد.
