تعریف رله کنترل فاز در صنعت برق

رله کنترل فاز چیست؟
اگر مصرف کننده نهایی انرژی الکتریکی را به خوبی مدیریت نکند، ممکن است تلفات و مشکلات جدی برای بارها و کاربر ایجاد شود.

با افزایش استفاده از برق در خانه ها و صنایع، حفاظت کافی از تجهیزات خانه ها، صنایع و هر وسیله دیگری که از برق استفاده می کند، ضروری است.

بنابراین، استفاده از یک رله کنترل فاز برای حفاظت از طول عمر و کارایی وسایل مصرف کننده برق بسیار مهم است.

یکی از مشکلات رایج در کارخانه های صنعتی، گرم شدن بیش از حد و آسیب دیدن بارها به دلیل خرابی فاز است.

حتی اگر از تجهیزاتی مانند رله های اضافه بار یا قطع کننده مدار برای محافظت استفاده شود، بارهای الکتریکی به چیزی سریع و الکترونیکی نیاز دارند.

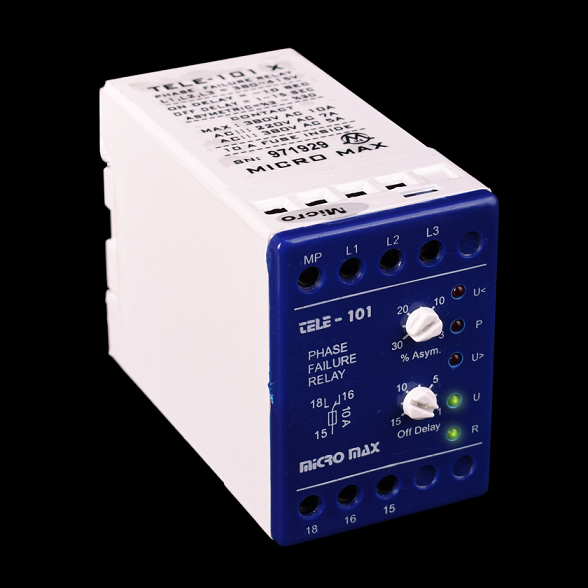

رله کنترل فاز یک تجهیز کنترل و حفاظت ویژه است که توالی فاز، قطع فاز، عدم تعادل فاز، اضافه ولتاژ و کمبود ولتاژ را در سیستم های الکتریکی سه فاز کنترل می کند.

در بازار تجهیزات الکتریکی، رله کنترل فاز را به عنوان رله حفاظت فاز، رله خرابی فاز، رله مانیتورینگ (پایش) خط یا رله نظارت فاز نیز می شناسند.

رله کنترل فاز چگونه کار می کند؟
اساس عملکرد یک رله کنترل فاز دریافت سیگنال های ورودی و بررسی آن ها است. در صورت رسیدن به مقدار از پیش تعیین شده، موقعیت یک کنتاکت خروجی تغییر می کند.

خروجی این کنتاکت با تجهیزاتی مانند کنتاکتورها و کلیدهایی که می توانند مدار را باز کنند در ارتباط است (یا خروجی زنگ هشدار به PLC ارسال می شود).

شکل زیر عملکرد نهایی مدار را نشان می دهد.
