حذف نویز EOG از الکتروانسفالوگرام (Electroencephalogram) توسط فیلتر وفقی:
زمانی که قرنیه مثبت و شبکیه چشم منفی باشد، چشم می تواند موجب ایجاد یک دوقطبی شود.
هنگامی که چشم حرکت کند، میدان الکتریکی اطراف چشم تغییر می کند و یک سیگنال الکتریکی را به وجود می آورد که با نام الکتروکولوگرافی (Electrooculogram) یا EOG شناخته می شود.
چون این سیگنال در جمجمه منتشر می شود، در نتیجه در سیگنال الکتروانسفالوگرام مغزی یا EEG به عنوان نویز دیده می شود و مشکلات جدی را برای تجزیه و تحلیل سیگنال EEG به وجود می آورد.
در حالت کلی دو نوع سیگنال EOG وجود دارد که باید حذف شوند. یکی از این سیگنال ها، آن هایی هستند که توسط حرکات عمودی چشم به وجود می آیند و VEOG نام دارند و نوع دوم سیگنال هایی هستند که توسط حرکات افقی چشم ایجاد می شوند و HEOG نام دارند.
در نتیجه به صورت خلاصه می توان گفت که از دو سیگنال ورودی مرجع برای سیستم حذف نویز در این کاربرد استفاده می شود. در تصویر زیر نمایی از یک سیستم حذف نویز EOG نشان داده شده است.

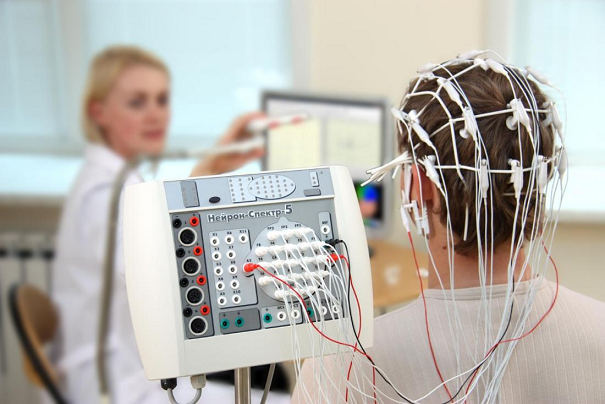

سیگنال اولیه ورودی به این سیستم همان سیگنال EEG یاs(n) است که توسط الکترودهای مخصوصی ضبط می شود.
این سیگنال به عنوان ترکیبی از EEG واقعیx(n) و مولفه نویز r(n) مدل می شود. v(n)وv′(n) به ترتیب به عنوان دو ورودی مرجع VEOG و HEOG در نظر گرفته می شوند.
سیگنال های v(n)وv′(n) به صورتی ناشناخته با مولفه نویز r(n) در ورودی اولیه همبستگی دارند. سیگنال خروجی مطلوب از سیستم حذف نویزe(n)، همان سیگنال صحیح یا تمیز EEG محسوب می شود.
|
|
|
|
