نحوه کار اسنابر RC در صنعت الکترونیک

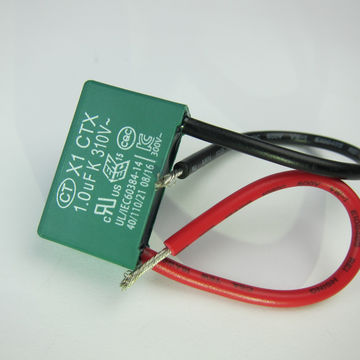

اسنابر RC چگونه کار می کند؟
اسنابر RC کاربرد گسترده ای در مبدل های سوئیچینگ برای محدود کردن ضربه ولتاژ روی قطعه سوئیچینگ به یک سطح ایمن دارد.

این کار تنها با کلمپ کردن ساده ضربه ولتاژ به تنهایی نیست، بلکه فرکانس ضربه یا رفتار نوسانی را برای جلوگیری از موضوعات آتی اصلاح می کند.

اسنابر RC فرکانس نوسان را اصلاح کرده و همچنین سطح ضربه ولتاژ را کم می کند. خازن به عنوان یک ذخیره کننده شارژ عمل کرده و مقاومت مسیر تخلیه را فراهم می کند.

برای مثال، در مدار شکل زیر، R1 و C1 اسنابر RC از ماسفتQ1 در مقابل ضربه ولتاژ در پایه درین محافظت می کنند.

وقتی ماسفت خاموش می شود، خازن اسنابر از طریق مقاومتR1 شارژ می شود. هنگامی که ماسفت روشن شود، خازن از طریقR1 به ماسفت دشارژ خواهد شد و به مدار زمین تخلیه می شود. این چرخه با خالی شدن خازن تکرار خواهد شد.

مقاومت نیز مقداری توان تلف می کند. در یک دوره سوئیچینگ، دو دفعه وجود دارد که در آن، جریان از مقاومت عبور می کند. شکل زیر مسیر جریان شارژ و دشارژ (تخلیه) را نشان می دهد.

اسنابر RC قابلیت اصلاح فرکانس نوسان لرزشی را دارد و این موضوع در حل مسائل مربوط به EMI سودمند است.
