سخت افزارهای سیستم اسکادا

سخت افزارهای سیستم اسکادا:
یک سیستم اسکادا ممکن است المان های یک سیستم کنترل توزیع شده (Distributed Control System) را داشته باشد.

به عبارت دیگر، به دلیل استفاده از PLCها و RTUها، امکان اجرای پردازش های منطقی ساده بدون دخالت کامپیوتر ارشد نیز وجود دارد.

در برنامه دادن به یک PLC می توان از منطق نردبانی (Ladder Logic) استفاده کرد که بر خلاف زبان های فورترن و C، بسیار ساده است.

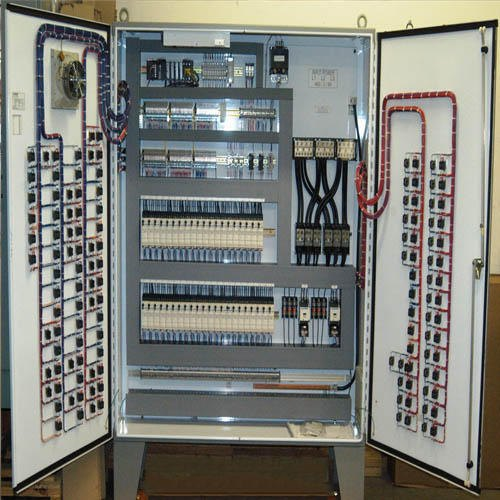

مهندس در یک سیستم اسکادا می تواند برنامه ها را طراحی و سپس روی PLC و RTU اجرا کند. در تصویر زیر نمایی از سخت افزارها در یک سیستم اسکادا نشان داده شده اند.

کنترل کننده های فشرده (Compact Controller) مانند کنترل کننده های اتوماسیون برنامه پذیر (PAC)، توانایی ها و ویژگی های سیستم های کنترل مبتنی بر PC را با یک PLC ترکیب می کنند.

RTUهای توزیع شده در ایستگاه های فرعی الکتریکی مختلف از سیستم اسکادا، از کامپیوترهای ایستگاه و یا پردازنده های اطلاعاتی استفاده می کنند تا با کنترل کننده های اتوماسیون برنامه پذیر، رله های حفاظتی و سایر ادوات ورودی خروجی (I/O) ارتباط برقرار کنند.

تقریبا تمام سازندگان بزرگ PLC از سال 1998 سیستم های HMI/SCADA مجتمع را ارائه می دهند. بسیاری از آن ها از پروتکل های مخابراتی باز و غیراختصاصی استفاده می کنند.

بسیاری از پکیج های تخصصی 3 قسمتی HMI/SCADA که در حال حاضر وجود دارند، دارای تطبیق توکار با انواع مختلف PLC هستند و به مهندسان الکترونیک، مهندسان مکانیک و تکنسین ها این امکان را می دهند که خودشان HMI را بدون نیاز به نوشتن کد برنامه نویسی توسط توسعه دهندگان نرم افزاری، تنظیم کنند.
