معماری سخت افزار و نرم افزار اسکادا شبکه ای:
در حالت کلی، یک سیستم اسکادا را می توان به دو بخش کلی تقسیم کرد.
ایستگاه اسکادا (SCADA Station) به سرور اشاره دارد و همان طور که گفتیم، گاهی فقط از یک PC تشکیل می شود.
دیتا سرور با ادوات میدانی مانند PLCها و RTUها ارتباط برقرار می کند. PLCها یا به صورت مستقیم و یا از طریق شبکه و باس به دیتاسرور متصل هستند.
سیستم اسکادا از یک شبکه WAN یا LAN بهره می برد که این شبکه ها از پروتکل های اینترنت تشکیل شده اند و برای ارتباط بین ایستگاه ارشد و ادوات مورد استفاده قرار می گیرند.
تجهیزات فیزیکی مانند سنسورها به RTUها و PLCها متصل شده اند. RTU سیگنال های سنسورها را به داده های دیجیتال تبدیل می کند و داده های دیجیتال را به ارشد مخابره می کند.
بر اساس فرمان فیدبکی که از ارشد توسط RTU دریافت می شود، یک سیگنال الکتریکی به رله ها و موتورها ارسال می شود.
بسیاری از عملیات کنترل و پایش وضعیت، توسط RTU و PLC انجام می پذیرد. در تصویر زیر نمایی از ارتباط سخت افزارها در سیستم اسکادا نشان داده شده است.
معماری نرم افزاری:
بسیاری از سرورها از انجام چندین کار (Multitasking) و نیز دیتابیس های بلادرنگ استفاده می کنند. سرورها در واقع مسئول جمع آوری و مدیریت داده ها هستند.
یک سیستم اسکادا از برنامه نرم افزاری تشکیل شده است که اطلاعات مدیریتی و داده های تشخیصی مانند فرایند تعمیر و نگه داری منظم، اطلاعات منطقی، شماتیک های جزئی برای یک سنسور خاص یا ماشین و راهنمای حل مشکل یک سیستم را فراهم می کند.

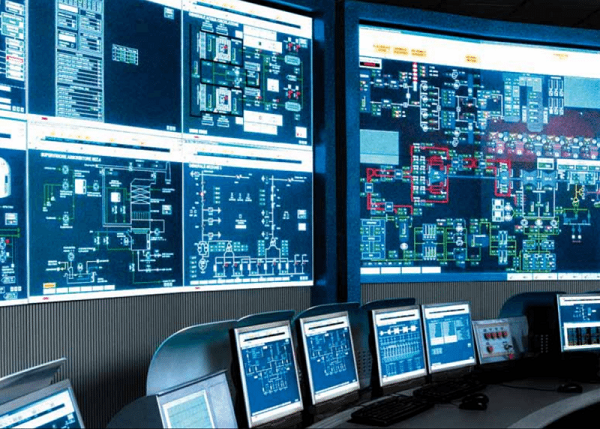

این بدین معنی است که اپراتور می تواند یک نمایش شماتیکی از پلنت تحت کنترل را مشاهده کند. در تصویر زیر نمایی از معماری نرم افزار در یک سیستم اسکادا را مشاهده می کنید.
|
|
|
|
