ساخت مدل شبیه سازی مدولاسیون دامنه:

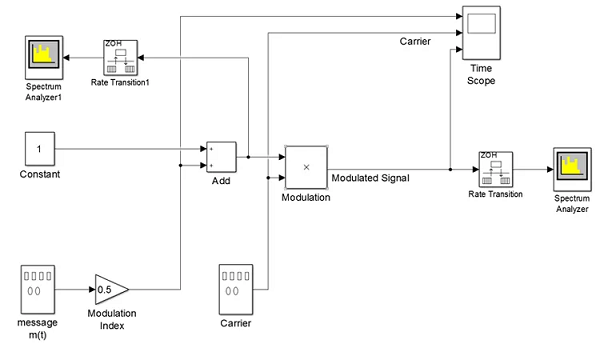

برای شبیه سازی یک مدولاسیون دامنه در سیمیولینک نرم افزار متلب می توانیم از مدل زیر استفاده کنیم.
تنظیم پارامترها:
همان طور که دیده می شود، مدل AM دقیقا بر مبنای مدل ریاضی این سیگنال بود که در قسمت قبل به دست آوردیم.
به عبارت دیگر، سیگنال پیام ابتدا در شاخص مدولاسیون ضرب می شود، سپس با یک عدد ثابت جمع می شود و در نهایت به منظور انتقال سیگنال مدولاسیون AM، در سیگنال سینوسی حامل ضرب می شود.
ساخت مدل شبیه سازی دمدولاسیون دامنه:

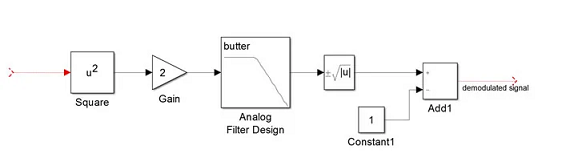

مشابه فرایند بالا، می توان مدل شبیه سازی دمدولاسیون دامنه (به روش مربعات) را در سیمیولینک اجرا کرد. شکل زیر نمایی از بلوک های مورد نیاز و نحوه اتصالات آن ها را نشان می دهد.
توجه کنید که فرکانس لبه باند باید در 2×π×X تنظیم شود. حال باید این بلوک را به بلوک مدولاسیون دامنه که در قسمت قبل شبیه سازی شد، متصل کرد. تصویر زیر نمایی از نحوه انجام این اتصال را نشان می دهد.

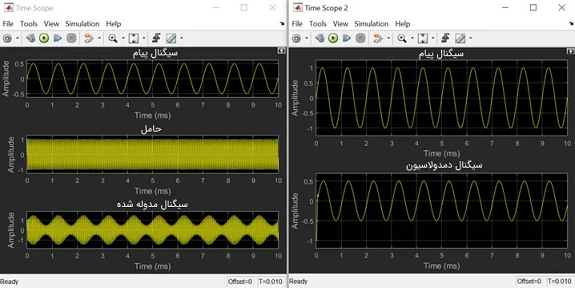

پس از اجرای مدل شبیه سازی، نمودارهای در حوزه زمان مطابق تصویر زیر به دست می آیند.
حال زمان شبیه سازی را بر روی 2 ثانیه قرار می دهیم و نمودارهای آنالیز طیفی را هم می توان مانند تصاویر زیر به دست آورد.
نمودار آنالیز طیفی اول در انتقال DSB-AM
نمودار آنالیز طیفی دوم در انتقال DSB-AM
نمودار آنالیز طیفی سوم در انتقال DSB-AM
شبیه سازی انتقال موسیقی با استفاده از مدولاتور و دمدولاتور دامنه DSB-AM:
در این قسمت می خواهیم مدولاتور و دمدولاتور باند پایه DSB-AM را با استفاده از یک فایل موسیقی به عنوان مرجع شبیه سازی کنیم.

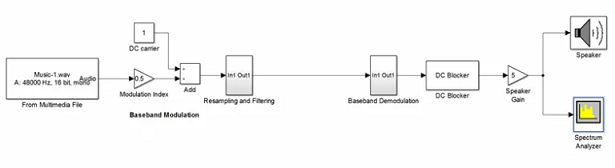

در این حالت، چون مرجع به جای یک سیگنال سینوسی خالص، یک فایل چندرسانه ای است، به پردازش DSP نیاز داریم. به عبارت دیگر باید عملیات نمونه گیری مجدد و فیلتر را انجام دهیم. بلوک دیاگرام انتقال موسیقی با استفاده از مدولاتور و دمدولاتور DSB-AM را در تصویر زیر مشاهده می کنید.
بلوک دیاگرام انتقال موسیقی با استفاده از مدولاتور و دمدولاتور DSB-AM
تصویر زیر، ساختار داخلی بلوک نمونه گیری مجدد در شبیه سازی بالا را نشان می دهد.
ساختار داخلی بلوک نمونه گیری مجدد
همچنین ساختار داخلی بلوک دمدولاسیون دامنه در این شبیه سازی را می توان در شکل زیر مشاهده کرد.
ساختار داخلی بلوک دمدولاسیون دامنه
|
|
|
|
