تعریف فلیپ فلاپ T

تعریف فلیپ فلاپ T:
مشخصه اصلی در فلیپ فلاپ ها این است که خروجی آن ها در پاسخ به گذار مثبت یا منفی سیگنال کلاک تغییر حالت می دهند.

اما در یک فلیپ فلاپ رابطه بین ورودی و خروجی را نیز باید تعیین کرد. به دلیل ارتباطات متنوع ممکن بین ورودی و خروجی است که انواع مختلفی از فلیپ فلاپ ها وجود دارند.

همه انواع فلیپ فلاپ ها حساس به لبه های پالس کلاک هستند، اما در پاسخ به حالت های ورودی به صورت های مختلفی عمل می کنند.

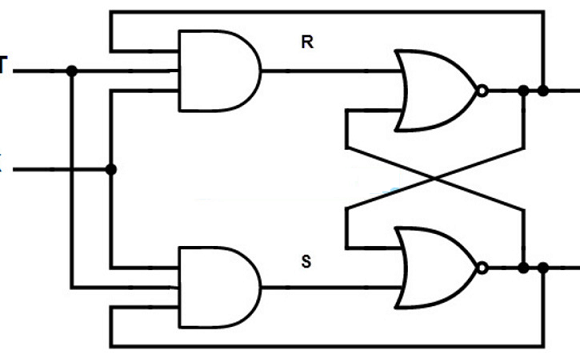

حرف T در نام گذاری فلیپ فلاپ های نوع T به حرف اول کلمه تاگل (Toggle) اشاره دارد. زمانی که کلید متصل به یک لامپ را تاگل کنید، در واقع حالت منطقی آن ها را از یک سطح منطقی به سطح منطقی دیگر تغییر می دهید.

این دقیقا مشابه پدیده ای است که در آن، یک ورودی با سطح منطقی یک برای یک فلیپ فلاپ فراهم می کنید.

در این شرایط اگر خروجی خود در سطح منطقی یک قرار داشته باشد، به سطح صفر منطقی تغییر می کند و اگر خود در سطح منطقی صفر باشد، به یک منطقی تغییر سطح می دهد.

یک ورودی سطح صفر یا LOW منطقی، باعث می شود که فلیپ فلاپ حالت خروجی فعلی خود را حفظ کند. جدول درستی یک فلیپ فلاپ نوع T در زیر آورده شده است.
